Датчик положения распредвала снятие. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Система Управления Двигателем 2Gr-Fe. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ УРАВНИТЕЛЬНЫЙ БАЧОК НА ВПУСКЕ ВОЗДУХА В СБОРЕ

  2. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА

Датчик Положения Распредвала -- Снятие



1. СНИМИТЕ УРАВНИТЕЛЬНЫЙ БАЧОК НА ВПУСКЕ ВОЗДУХА В СБОРЕ
(Нажмите здесь).


2. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА

  1. Отсоедините 4 разъема датчиков.



    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Gr-Fe.Система Sfi.Датчик положения распредвала снятие

  1. Выверните 4 болта и снимите 4 датчика.

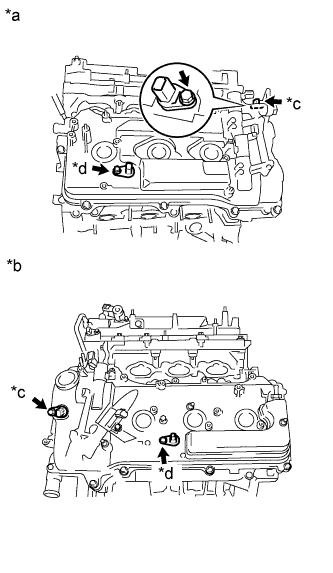

    Обозначения на рисунке
    *a
    		для ряда 1
    *b
    		для ряда 2
    *c
    		со стороны впуска
    *d
    		со стороны выпуска
