АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с радиоприемником с дисплеем) - Цепь питания радиоприемника


ОПИСАНИЕ

Эта цепь представляет собой цепь питания для радиоприемника с дисплее в сборе.

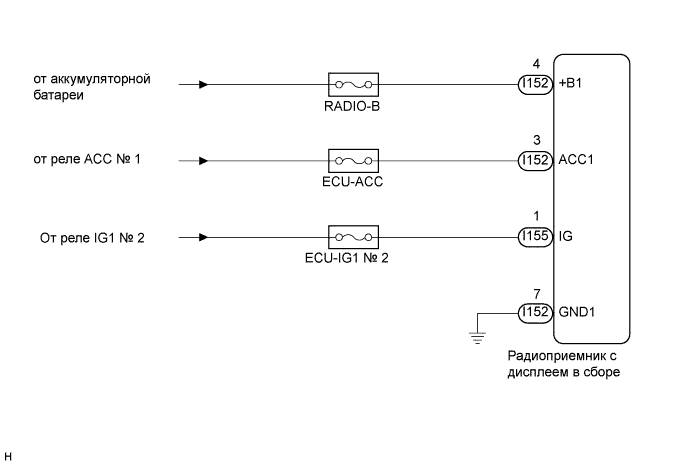

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Аудиосистема Видеосистема.Аудиовизуальная Система (Для Моделей С Радиоприемником).Аудиовизуальная система (для моделей с радиоприемником с дисплеем) цепь питания радиоприемника


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – МАССА АККУМУЛЯТОРНОЙ БАТАРЕИ)

  1. Отсоедините разъемы радиоприемника с дисплеем в сборе.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    I152-7 (GND1) - масса
    		Всегда
    		Менее 1 Ом

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    I152-4 (+B1) - I152-7 (GND1)
    		Всегда
    		11 – 14 В
    I152-3 (ACC1) - I152-7 (GND1)
    		Замок зажигания в положении ACC
    		11 – 14 В
    I155-1 (IG) - I152-7 (GND1)
    		Зажигание включено
    		11 – 14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
