СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ – АККУМУЛЯТОРНАЯ БАТАРЕЯ, МАССА)
СИСТЕМА НАВИГАЦИИ - Цепь питания приемника системы навигации в сборе |
ОПИСАНИЕ

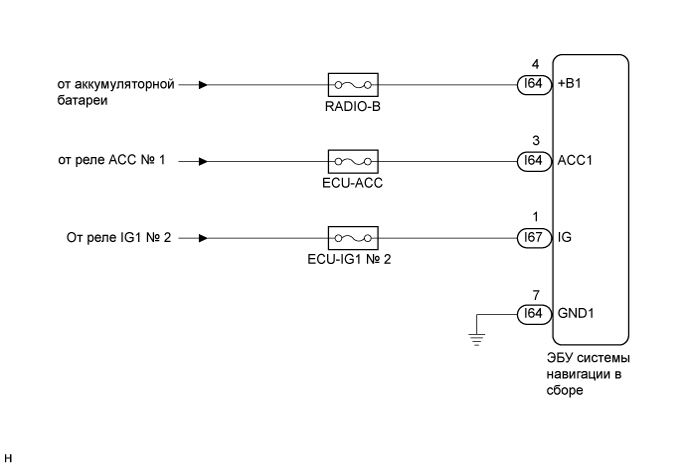

Данная цепь является цепью питания для работы ЭБУ системы навигации.СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРИМЕЧАНИЕ:
- Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
| 1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ – АККУМУЛЯТОРНАЯ БАТАРЕЯ, МАССА) |
Отсоедините разъемы ЭБУ системы навигации в сборе.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Подключение диагностического прибора Условие Заданные условия I64-7 (GND1) - масса Всегда Менее 1 Ом
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Подключение диагностического прибора Условие Заданные условия I64-4 (+B1) - I64-7 (GND1) Всегда 11 - 14 В I64-3 (ACC1) - I64-7 (GND1) Замок зажигания в положении ACC 11 - 14 В I67-1 (IG) - I64-7 (GND1) Зажигание включено 11 - 14 В
|
| ||||
| OK | ||
| ||
