Аудиовизуальная система (для моделей с радиоприемником с дисплеем) цепь микрофона между микрофоном и радиоприемником. Camry ASV50

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ КРЫШИ В СБОРЕ (МИКРОФОН ТЕЛЕФОНА В СБОРЕ))

ПРОВЕРИТЬ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ

ПРОВЕРИТЬ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ КРЫШИ В СБОРЕ (МИКРОФОН ТЕЛЕФОНА В СБОРЕ)

ПРОВЕРИТЬ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ КРЫШИ В СБОРЕ (МИКРОФОН ТЕЛЕФОНА В СБОРЕ)

ОПИСАНИЕ

1. Радиоприемник с дисплеем в сборе и вещевой ящик в облицовке крыши в сборе (микрофон телефона в сборе) соединены друг с другом линиями сигнала обнаружения подключения микрофона.

2. Используя эту цепь, радиоприемник с дисплеем в сборе подает питание на вещевой ящик в облицовке крыши в сборе (микрофон телефона в сборе), а вещевой ящик в облицовке крыши в сборе (микрофон телефона в сборе) передает сигналы микрофона в радиоприемник с дисплеем в сборе.

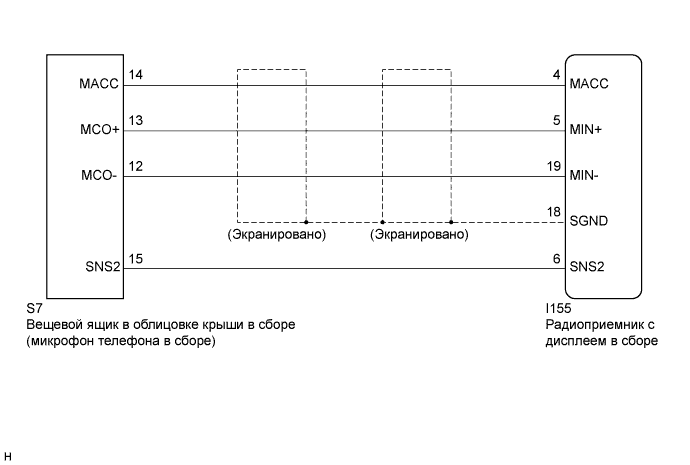

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Отсоедините разъем радиоприемника с дисплеем в сборе.


2. Отсоедините разъем вещевого ящика в облицовке крыши (микрофон телефона в сборе).


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   I155-6 (SNS2) - S7-15 (SNS2)	Всегда	Менее 1 Ом
   I155-4 (MACC) - S7-14 (MACC)	Всегда	Менее 1 Ом
   I155-5 (MIN+) - S7-13 (MCO+)	Всегда	Менее 1 Ом
   I155-19 (MIN-) - S7-12 (MCO-)	Всегда	Менее 1 Ом
   I155-6 (SNS2) - масса	Всегда	10 кОм или более
   I155-4 (MACC) - масса	Всегда	10 кОм или более
   I155-5 (MIN+) - масса	Всегда	10 кОм или более
   I155-19 (MIN-) - масса	Всегда	10 кОм или более
   I155-18 (SGND) - масса	Всегда	10 кОм или более

1. Подсоедините разъем радиоприемника с дисплеем в сборе.


2. Подсоедините разъем вещевого ящика в облицовке крыши (микрофон телефона в сборе).


3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   I155-4 (MACC) - масса	Замок зажигания в положении ACC	4 - 6 В

4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия

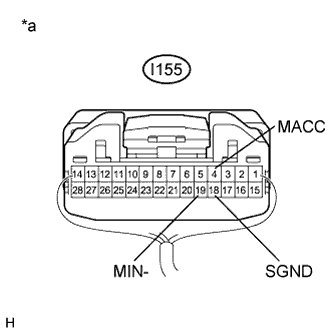

   I155-18 (SGND) - масса	Всегда	Менее 1 Ом
   I155-19 (MIN-) - масса	Всегда	Менее 1 Ом

   Обозначения на рисунке

   *a	Устройство с подсоединенным жгутом проводов (Радиоприемник с дисплеем)

1. Отсоедините разъем вещевого ящика в облицовке крыши (микрофон телефона в сборе).


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Состояние	Заданные условия

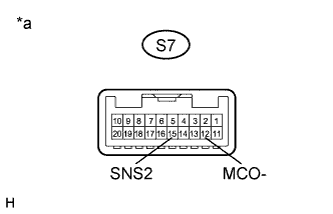

   S7-15 (SNS2) - S7-12 (MCO-)	Всегда	Менее 1 Ом

   Обозначения на рисунке

   *a	Устройство с неподсоединенным жгутом проводов (Вещевой ящик в облицовке крыши в сборе (микрофон телефона в сборе))

1. Подсоедините разъем радиоприемника с дисплеем в сборе.


2. Подсоедините разъем вещевого ящика в облицовке крыши (микрофон телефона в сборе).


3. Поверните замок зажигания в положение ACC.

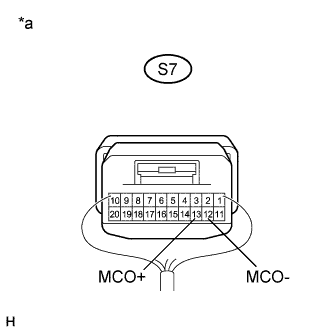

4. Подсоедините осциллограф к контактам 13 (MCO+) и 12 (MCO-) разъема вещевого ящика в облицовке крыши (микрофон телефона в сборе).


5. Проверьте форму сигнала микрофона телефона с помощью осциллографа.


   Результат:

   Результат	Следующий шаг
   Выводится сигнал, форма которого синхронизирована с голосовым сигналом на входе вещевого ящика в облицовке крыши в сборе (микрофона телефона в сборе)	А
   Не выводится сигнал, форма которого синхронизирована с голосовым сигналом, поступающим на вещевой ящик в облицовке крыши (телефон с микрофоном в сборе)	B

   Обозначения на рисунке

   *a	Устройство с подсоединенным жгутом проводов (Вещевой ящик в облицовке крыши в сборе (микрофон телефона в сборе))
