DTC B2799 Неисправность системы иммобилайзера двигателя


ОПИСАНИЕ

Этот DTC регистрируется при выполнении одного из следующих условий: 1) ECM регистрирует ошибки связи с ЭБУ электронного ключа зажигания; 2) ECM регистрирует неисправности линий связи; 3) идентификационные коды обмена данными ЭБУ между ЭБУ электронного ключа зажигания и ECM при попытке запуска двигателя оказались различными.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2799
Выполняется одно из следующих условий:
  1. Ошибка обмена данными между ECM и ЭБУ электронного ключа зажигания.
  2. Ошибка линий связи.
  3. В процессе обмена данными с ЭБУ электронного ключа зажигания обнаружено несоответствие идентификатора передачи данных.
  1. Жгут проводов или разъем
  2. ECM
  3. ЭБУ электронного ключа зажигания

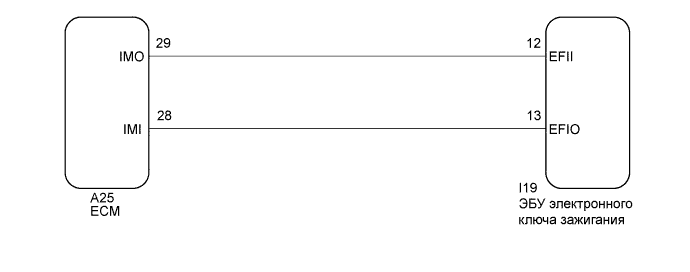

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки). dtc b2799 неисправность системы иммобилайзера двигателя


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
В случае замены ЭБУ электронного ключа зажигания в сборе или ECM обратитесь к бюллетеню технического обслуживания.
УКАЗАНИЕ:
Если одновременно выводятся коды DTC ЭБУ электронного ключа зажигания, в первую очередь выполните поиск неисправностей для кодов DTC ЭБУ электронного ключа зажигания.
1.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

  1. Сбросьте коды DTC (Нажмите здесь).

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    OK:
    DTC B2799 не выводится.


NG
Перейдите к шагу 2
OK

ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)

2.ПЕРЕРЕГИСТРИРУЙТЕ ИДЕНТИФИКАТОР СВЯЗИ ЭБУ

  1. Перерегистрация идентификатора связи ЭБУ.

    УКАЗАНИЕ:
    См. Бюллетень технического обслуживания

ДАЛЕЕ


3.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

  1. Удалите коды DTC (Нажмите здесь).

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    OK:
    DTC B2799 не выводится.


NG
Перейдите к шагу 4
OK

КОНЕЦ (ИДЕНТИФИКАТОР ЭБУ В СИСТЕМЕ ПЕРЕДАЧИ ДАННЫХ НЕ ЗАРЕГИСТРИРОВАН НАДЛЕЖАЩИМ ОБРАЗОМ)

4.ПРОВЕРЬТЕ ПОДСОЕДИНЕНИЕ РАЗЪЕМОВ

  1. Выключите зажигание.

  1. Проверьте правильность подключения разъемов к ECM и ЭБУ электронного ключа зажигания в сборе.

    OK:
    Разъемы подсоединены должным образом.


NG
ПОДСОЕДИНИТЕ РАЗЪЕМЫ ДОЛЖНЫМ ОБРАЗОМ
OK


5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ – ECM)

  1. Отсоедините разъем ЭБУ электронного ключа зажигания.

  1. Отсоедините разъем ECM.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I19-12 (EFII) - A25-29 (IMO)
    		Всегда
    		Менее 1 Ом
    I19-13 (EFIO) - A25-28 (IMI)
    		Всегда
    		Менее 1 Ом
    I19-12 (EFII) - масса
    		Всегда
    		10 кОм или более
    I19-13 (EFIO) - масса
    		Всегда
    		10 кОм или более
    A25-29 (IMO) - масса
    		Всегда
    		10 кОм или более
    A25-28 (IMI) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


6.ЗАМЕНИТЕ ECM

  1. Замените ECM (Нажмите здесь).


ДАЛЕЕ


7.ЗАРЕГИСТРИРУЙТЕ ИДЕНТИФИКАТОР ПЕРЕДАЧИ ДАННЫХ ЭБУ

  1. Зарегистрируйте идентификатор передачи данных ЭБУ.

    УКАЗАНИЕ:
    См. Бюллетень технического обслуживания

ДАЛЕЕ


8.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

  1. Сбросьте коды DTC (Нажмите здесь).

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    OK:
    DTC B2799 не выводится.


NG
ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ
OK

КОНЕЦ (ECM НЕИСПРАВЕН)
