DTC P2714 Характеристика электромагнитного клапана регулирования давления "D" (электромагнитного клапана переключения передач SLT)


ОПИСАНИЕ СИСТЕМЫ

В соответствии с сигналами датчика положения дроссельной заслонки и датчика скорости автомобиля электромагнитный клапан с линейной характеристикой (SLT) регулирует магистральное давление трансмиссии, обеспечивая плавную работу трансмиссии. Для регулировки магистрального давления, создаваемого первичным клапаном-регулятором, ECM изменяет скважность сигнала электромагнитного клапана SLT. Благодаря поддержанию требуемого магистрального давления достигается плавное переключение передач при изменении мощности двигателя.

№ DTC
Условие обнаружения DTC
Неисправный участок
P2714
ECM регистрирует неисправность SLT (со стороны ON (ВКЛ)), исходя из различия частот вращения турбины, промежуточного вала и выходного вала, и с учетом магистрального давления (логика диагностирования за 2 поездки)
  1. Электромагнитный клапан переключения передач SLT остается закрытым
  2. Корпус клапанов заблокирован
  3. Автоматическая трансмиссия (муфта, тормоз или передача и т.д.)

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

На любой из передач переднего хода, когда различие между частотами вращения турбины, промежуточного вала и выходного вала превышает заданную величину (зависит от частот вращения промежуточного и выходного валов), определенную ECM, ECM включает лампу MIL и сохраняет код DTC.
Когда электромагнитный клапан переключения передач SLT перестает выключаться, давление масла падает, и усилие включения передачи уменьшается.
ПРИМЕЧАНИЕ:
При продолжении движения в этих условиях муфта сгорит, и автомобиль станет неуправляемым.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ, НЕ ОТОБРАЖАЮТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО DTC P2714)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание и главный выключатель портативного диагностического прибора.

  1. Выберите параметр "Enter / Powertrain / Engine and ECT / Trouble Codes".

  1. С помощью портативного диагностического прибора считайте коды DTC.

    Результат:

    Индикация (отображаемые коды DTC)
    		Перейти к
    Отображается только код P2714
    		А
    Помимо P2714 отображаются другие DTC
    		B
    УКАЗАНИЕ:
    Если выводятся какие-либо коды помимо "P2714", сначала выполните поиск неисправностей для этих DTC.


B
ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC (Нажмите здесь)
А


2.ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLT


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии. dtc p2714 характеристика электромагнитного клапана регулирования давления d (электромагнитного клапана переключения передач slt)

  1. Снимите электромагнитный клапан переключения передач SLT.

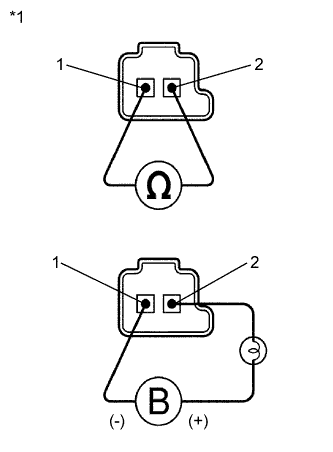

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    1 - 2
    		20°C (68°F)
    		5,0-5,6 Ом

  1. Подсоедините положительный (+) вывод с лампой 21 Вт к контакту 2, а отрицательный (-) вывод - к контакту 1 разъема электромагнитного клапана, а затем проверьте ход клапана.

    OK:
    Слышен звук срабатывания электромагнитного клапана.
    Обозначения на рисунке
    *1
    		Электромагнитный клапан переключения передач SLT


NG
ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLT (Нажмите здесь)
OK


3.ПРОВЕРЬТЕ КОРПУС КЛАПАНОВ ТРАНСМИССИИ В СБОРЕ

  1. Проверьте корпус клапанов трансмиссии в сборе (Нажмите здесь).

OK:
Ни на одном из клапанов нет посторонних частиц.


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ КОРПУС КЛАПАНОВ ТРАНСМИССИИ В СБОРЕ (Нажмите здесь)
OK


4.ПРОВЕРЬТЕ ГИДРОТРАНСФОРМАТОР В СБОРЕ

  1. Проверьте гидротрансформатор в сборе (Нажмите здесь).

OK:
Гидротрансформатор работает нормально.


NG
ЗАМЕНИТЕ ГИДРОТРАНСФОРМАТОР В СБОРЕ (Нажмите здесь)
OK

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ АВТОМАТИЧЕСКУЮ ТРАНСМИССИЮ В СБОРЕ (Нажмите здесь)
