DTC P0746 Характеристика электромагнитного клапана регулировки давления "A" (электромагнитного клапана переключения передач SL1)


ОПИСАНИЕ СИСТЕМЫ

ECM определяет фактически включенную передачу (1-я, 2-я, 3-я или 4-я передача), используя сигналы, поступающие с датчика скорости автомобиля.
Затем ECM сопоставляет фактическую передачу с картой переключения передач, сохраненной в памяти ECM, и определяет, есть ли механические неисправности в электромагнитных клапанах переключения передач, корпусе клапанов и автоматической трансмиссии (муфте, тормозе, передаче и т.д.).

№ DTC
Условие обнаружения DTC
Неисправный участок
P0746
Передача, запрашиваемая ECM, не соответствует фактической передаче во время поездки (логика диагностирования за 2 поездки)
  1. Электромагнитный клапан переключения передач SL1 остается открытым или закрытым
  2. Корпус клапанов заблокирован
  3. Автоматическая трансмиссия (муфта, тормоз или передача и т.д.)

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

ECM передает команды на переключение передач, включая/выключая электромагнитные клапаны переключения. По частотам вращения первичного вала, промежуточного вала и выходного вала ECM определяет фактическую передачу (1-я, 2-я, 3-я или 4-я). Когда передача, заданная командой ECM, и фактическая передача не совпадают, ECM включает контрольную лампу неисправности и сохраняет в памяти DTC.
УКАЗАНИЕ:
Пример:
ECM регистрирует неисправность при выполнении любого из условий (a) и (b).
(a) ECM выдал команду на включение 1-й передачи, однако фактически включена 2-я передача.
(b) ECM выдал команду на включение 2-й передачи, однако фактически включена 1-я передача.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
Выполнение активной диагностики с использованием портативного диагностического прибора дает возможность управлять реле, электровакуумными клапанами, приводами и т.д. без снятия деталей с автомобиля. Такая внешняя функциональная проверка может оказаться очень полезной, поскольку позволяет выявлять эпизодические неисправности, не нарушая монтаж деталей и электропроводки. Выполнение диагностики в режиме Active Test на начальном этапе поиска неисправностей позволяет сократить время, затрачиваемое на диагностику. В режиме активной диагностики на дисплей диагностического прибора можно вывести список параметров Data list.

ВЫПОЛНИТЕ ПРОВЕРКУ В РЕЖИМЕ ACTIVE TEST

  1. Прогрейте двигатель.

  2. Выключите зажигание.

  3. Подсоедините портативный диагностический прибор к DLC3.

  4. Установите замок зажигания в положение ON (ВКЛ).

  5. Включите портативный диагностический прибор.

  6. Выберите элемент меню "Enter / Powertrain / Engine and ECT / Active Test / Shift Status".

  7. В соответствии с указаниями на дисплее выполните диагностику в режиме ACTIVE TEST.

    УКАЗАНИЕ:
    Во время движения переключение передачи может быть выполнено принудительно с помощью портативного диагностического прибора.
    Сравнение передачи, запрашиваемой командой Active Test, с фактической передачей дает возможность подтвердить наличие неисправности (Нажмите здесь).

    Информация на дисплее прибора
    		Испытываемое устройство
    		Диапазон регулирования
    		Замечание по диагностике
    Control the Shift Position
    		[Описание проверки]
    Управление электромагнитным клапаном переключения передач и самостоятельная установка каждой передачи.
    [Состояние автомобиля]
    1. IDL: ON (ВКЛ)
    2. Не более 50 км/час (31 мили в час)
    [Прочее]
    1. Нажатие кнопки "→": переключение на более высокую передачу
    2. Нажатие кнопки "←": переключение на более низкую передачу
    		1-я / 2-я / 3-я / 4-я
    		Можно проверить работу электромагнитных клапанов переключения передач.
    УКАЗАНИЕ:
    1. Это испытание может быть выполнено, если скорость автомобиля не превышает 50 км/час (31 милю в час).
    2. Передача, заданная командой ECM, отображается на экране Data List / Shift Status портативного диагностического прибора.
1.ПРОВЕРЬТЕ, НЕ ОТОБРАЖАЮТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО DTC P0746)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание и главный выключатель портативного диагностического прибора.

  1. Выберите параметр "Enter / Powertrain / Engine and ECT / Trouble Codes".

  1. С помощью портативного диагностического прибора считайте коды DTC.

    Результат:

    Индикация (отображаемые коды DTC)
    		Перейти к
    Отображается только код P0746
    		А
    Помимо кода P0746 отображаются другие DTC
    		B
    УКАЗАНИЕ:
    Если отображаются какие-либо коды помимо P0746, сначала выполните поиск неисправностей для этих DTC.


B
ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC (Нажмите здесь)
А


2.ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL1


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии. dtc p0746 характеристика электромагнитного клапана регулировки давления a (электромагнитного клапана переключения передач sl1)

  1. Снимите электромагнитный клапан переключения передач SL1.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    1 - 2
    		20°C (68°F)
    		5,0-5,6 Ом

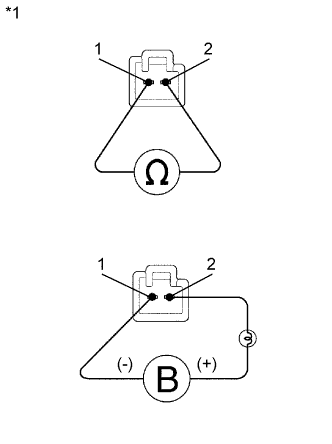

  1. Подсоедините положительный (+) вывод с лампой 21 Вт к контакту 2, а отрицательный (-) вывод - к контакту 1 разъема электромагнитного клапана, а затем проверьте ход клапана.

    OK:
    Слышен звук срабатывания электромагнитного клапана.
    Обозначения на рисунке
    *1
    		Электромагнитный клапан переключения передач SL1


NG
ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL1 (Нажмите здесь)
OK


3.ПРОВЕРЬТЕ КОРПУС КЛАПАНОВ ТРАНСМИССИИ В СБОРЕ

  1. Проверьте корпус клапанов трансмиссии в сборе (Нажмите здесь).

OK:
Ни на одном из клапанов нет посторонних частиц.


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ КОРПУС КЛАПАНОВ ТРАНСМИССИИ В СБОРЕ (Нажмите здесь)
OK


4.ПРОВЕРЬТЕ ГИДРОТРАНСФОРМАТОР В СБОРЕ

  1. Проверьте гидротрансформатор в сборе (Нажмите здесь).

OK:
Гидротрансформатор работает нормально.


NG
ЗАМЕНИТЕ ГИДРОТРАНСФОРМАТОР В СБОРЕ (Нажмите здесь)
OK

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ АВТОМАТИЧЕСКУЮ ТРАНСМИССИЮ В СБОРЕ (Нажмите здесь)
