Заднее сиденье в сборе (для сидений с регулируемым наклоном) проверка. Camry ASV50

Проверьте работу электродвигателя наклона.

1. Убедитесь, что когда к контактам разъема электродвигателя наклона подключена аккумуляторная батарея, спинка заднего сиденья плавно перемещается.

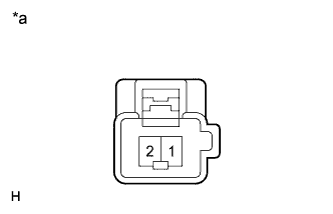

   Обозначения на рисунке

   *a	Устройство с отсоединенным жгутом проводов (электродвигатель наклона (регулятор наклона левого заднего сиденья в сборе))

   Нормальное положение:

   Условия измерений	Направление перемещения
   Положительный (+) вывод аккумуляторной батареи → контакт 1 Отрицательный (-) вывод аккумуляторной батареи → контакт 2	Назад
   Положительный (+) вывод аккумуляторной батареи → контакт 2 Отрицательный (-) вывод аккумуляторной батареи → контакт 1	Передн.

   Если результат не соответствует требованиям, замените регулятор наклона левого заднего сиденья в сборе.


Проверьте работу электродвигателя наклона.

1. Убедитесь, что когда к контактам разъема электродвигателя наклона подключена аккумуляторная батарея, спинка заднего сиденья плавно перемещается.


   Обозначения на рисунке

   *a	Устройство с неподсоединенным жгутом проводов (электродвигатель наклона (регулятор наклона правого заднего сиденья в сборе))

   Номинальное значение:

   Условия измерений	Направление перемещения
   Положительный (+) вывод аккумуляторной батареи → контакт 1 Отрицательный (-) вывод аккумуляторной батареи → контакт 2	Передн.
   Положительный (+) вывод аккумуляторной батареи → контакт 2 Отрицательный (-) вывод аккумуляторной батареи → контакт 1	Назад

   Если результат не соответствует требованиям, замените регулятор наклона правого заднего сиденья в сборе.
