Tcm -- Снятие


ПРИМЕЧАНИЕ:
В случае замены каких-либо деталей автоматической трансмиссии обратитесь к таблице компенсационных операций при замене деталей, чтобы определить, требуются ли дополнительные операции (Нажмите здесь).


1. МЕРЫ ПРЕДОСТОРОЖНОСТИ (для моделей с системой навигации с жестким диском)
ПРИМЕЧАНИЕ:
После выключения зажигания дисплей модуля системы навигации и индикации (для системы навигации с жестким диском) сохраняет различные данные и настройки. Поэтому после выключения зажигания обязательно подождите не менее 60 с, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи.


2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).


3. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА


    Camry ASV50 GSV50 ACV51

  1. Снимите 9 фиксаторов и сальник впускного воздухопровода холодного воздуха.



4. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 2


    Camry ASV50 GSV50 ACV51

  1. Отсоедините 2 зажима жгута проводов и зажим вакуумного шланга.

  1. Выверните 2 болта и снимите входной патрубок воздушного фильтра № 2.



5. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

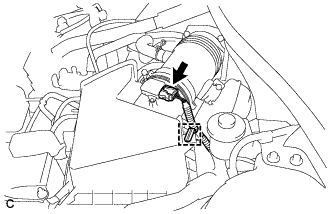

  1. Отсоедините разъем датчика массового расхода воздуха и зажим жгута проводов.



    Camry ASV50 GSV50 ACV51

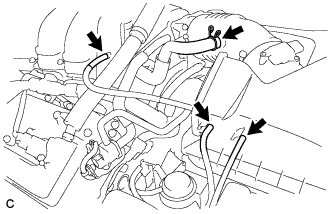

  1. Отсоедините 3 шланга.

  1. Отсоедините шланг вентиляции картера.



    Camry ASV50 GSV50 ACV51

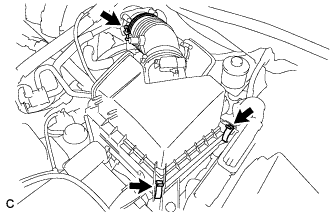

  1. Ослабьте зажим шланга и отсоедините крышку воздушного фильтра от корпуса дроссельной заслонки с электродвигателем в сборе.

  1. Освободите 2 зажима и снимите крышку воздушного фильтра со шлангом.



6. СНИМИТЕ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


7. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Отсоедините зажим жгута проводов, разъем, вакуумный шланг и питающий шланг паров топлива № 1.

  1. Выверните 2 болта и снимите корпус воздушного фильтра в сборе.



8. СНИМИТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ


    Camry ASV50 GSV50 ACV51

  1. Отсоедините положительный (+) провод от положительного (+) вывода аккумуляторной батареи.

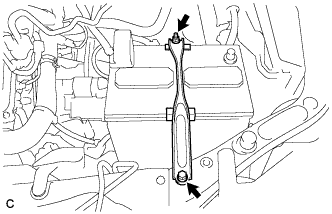

  1. Ослабьте гайку и выверните болт.

  1. Снимите аккумуляторную батарею и лоток аккумуляторной батареи.



9. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 1


    Camry ASV50 GSV50 ACV51

  1. Освободите штифт и снимите входной патрубок воздушного фильтра № 1.



10. СНИМИТЕ TCM


    Camry ASV50 GSV50 ACV51

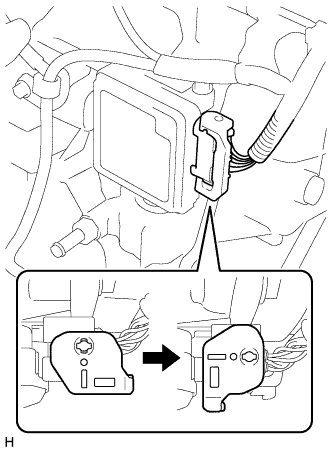

  1. Поверните запорный рычаг и отсоедините разъем от TCM.



    Camry ASV50 GSV50 ACV51

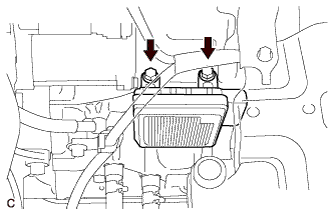

  1. Выверните 2 болта и снимите TCM с автоматической трансмиссии в сборе.
