Tcm установка. Camry ASV50

Ходовая Часть. Camry ASV50 GSV50 ACV51
Автоматическая Трансмиссия В Блоке С Главной Передачей U660E . Camry ASV50 GSV50 ACV51

  1. УСТАНОВИТЕ TCM

  2. УСТАНОВИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 1

  3. УСТАНОВИТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ

  4. УСТАНОВИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

  5. УСТАНОВИТЕ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

  6. УСТАНОВИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

  7. УСТАНОВИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 2

  8. УСТАНОВИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА

  9. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

  10. ПРОВЕРЬТЕ СИСТЕМУ АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ

Tcm -- Установка



1. УСТАНОВИТЕ TCM

  1. Установите TCM на автоматическую трансмиссию в сборе.



    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U660E .Система Автоматической Трансмиссии.Tcm установка

  1. Установите и затяните 2 болта в порядке, показанном на рисунке.

    Момент затяжки:
    11 N*m{115 kgf*cm, 8 ft.*lbf}


    Camry ASV50 GSV50 ACV51

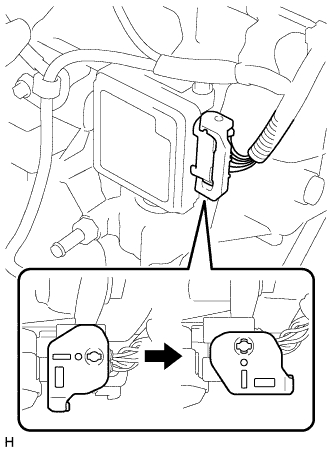

  1. Подсоедините разъем к TCM.

  1. Поверните запорный рычаг и закрепите разъем.



2. УСТАНОВИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 1


    Camry ASV50 GSV50 ACV51

  1. Установите входной патрубок воздушного фильтра № 1 на резонатор воздухозаборника в сборе.

  1. Закрепите штифт на кронштейне радиатора.



3. УСТАНОВИТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ

  1. Установите аккумуляторную батарею и лоток аккумуляторной батареи.

  1. Установите прижимную планку аккумуляторной батареи и закрепите ее болтом и гайкой.

    Момент затяжки:
    Болт:
    9,0 N*m{92 kgf*cm, 80 in.*lbf}
    Гайка:
    3,5 N*m{36 kgf*cm, 31 in.*lbf}

  1. Подсоедините положительный провод (+) к положительному (+) выводу аккумуляторной батареи.

    Момент затяжки:
    6,5 N*m{66 kgf*cm, 58 in.*lbf}


4. УСТАНОВИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U660E .Система Автоматической Трансмиссии.Tcm установка

  1. Установите корпус воздушного фильтра в сборе на входной патрубок воздушного фильтра № 1.

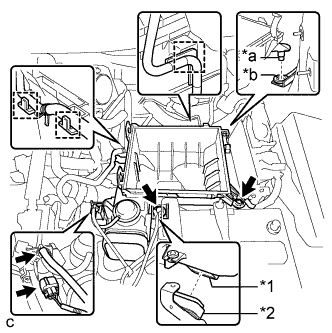

  1. Вставьте выступ на корпусе воздушного фильтра в сборе в отверстие кронштейна воздушного фильтра № 2, как показано на рисунке.

    Обозначения на рисунке
    *1
    		Корпус воздушного фильтра в сборе
    *2
    		Входной патрубок воздушного фильтра № 1
    *a
    		Выступающая часть
    *b
    		Отверстие

  1. Затяните 2 болта.

    Момент затяжки:
    5,0 N*m{51 kgf*cm, 44 in.*lbf}

  1. Подсоедините зажим жгута проводов, разъем, вакуумный шланг и питающий шланг паров топлива № 1.



5. УСТАНОВИТЕ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


6. УСТАНОВИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

  1. Подсоедините крышку воздушного фильтра в сборе к корпусу дроссельной заслонки с электродвигателем в сборе с помощью хомута шланга.

  1. Установите крышку воздушного фильтра со шлангом на корпус воздушного фильтра и закрепите 2 зажимами.

  1. Подсоедините зажим жгута проводов и разъем датчика массового расхода воздуха.

  1. Подсоедините 3 шланга.

  1. Подсоедините вентиляционный шланг.

  1. Подсоедините разъем датчика массового расхода воздуха и зажим жгута проводов.



7. УСТАНОВИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 2

  1. Установите входной патрубок воздушного фильтра № 2 на корпус воздушного фильтра в сборе и закрепите 2 болтами.

    Момент затяжки:
    8,0 N*m{82 kgf*cm, 71 in.*lbf}

  1. Подсоедините 2 зажима жгута проводов и хомут вакуумного шланга.



8. УСТАНОВИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА

  1. Установите сальник впускного воздухопровода холодного воздуха и закрепите его 9 фиксаторами.



9. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).


10. ПРОВЕРЬТЕ СИСТЕМУ АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ
ПРИМЕЧАНИЕ:
В случае замены каких-либо деталей автоматической трансмиссии обратитесь к таблице компенсационных операций при замене деталей, чтобы определить, требуются ли дополнительные операции (Нажмите здесь).
