Система Отопления Кондиционирования. Компрессор (для моделей с 2gr-fe) проверка

Компрессор (Для Моделей С 2Gr-Fe) -- Проверка

1. ПРОВЕРЬТЕ КОМПРЕССОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (ДАТЧИК БЛОКИРОВКИ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ)

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Режим	Заданные условия
E73-1 (SSR+) - E73-2 (SSR-)	20°C (68°F)	160 - 320 Ом

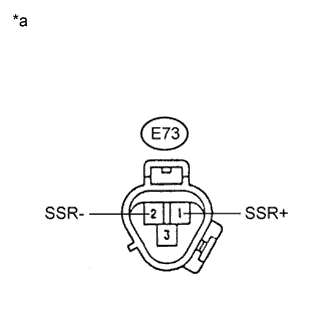

Обозначения на рисунке
*a	Устройство с отсоединенным жгутом проводов (Компрессор системы кондиционирования в сборе (датчик блокировки системы кондиционирования))

Если сопротивление не соответствует требованиям, замените компрессор системы кондиционирования в сборе.

2. ПРОВЕРЬТЕ КОМПРЕССОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН КОМПРЕССОРА)

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Условие	Заданные условия
E74-1 (SOL-) - E74-2 (SOL+)	20°C (68°F)	10-11 Ом

Обозначения на рисунке
*a	Устройство с неподсоединенным жгутом проводов (компрессор системы кондиционирования в сборе (электромагнитный клапан компрессора))

Если сопротивление не соответствует требованиям, замените компрессор системы кондиционирования в сборе.

3. ПРОВЕРЬТЕ КОМПРЕССОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Условие	Заданные условия
E73-3 (MG+) - a2-1	Всегда	Менее 1 Ом
E73-3 (MG+) - масса	Всегда	10 кОм или более

Если сопротивление не соответствует требованиям, замените компрессор системы кондиционирования в сборе.

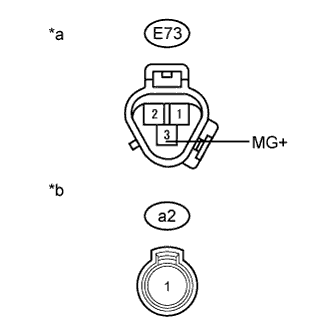

Обозначения на рисунке
*a	Устройство с неподсоединенным жгутом проводов (компрессор системы кондиционирования в сборе)
*b	Устройство с неподсоединенным жгутом проводов (Электромагнитная муфта в сборе)
