DTC B1242 Неисправность цепи приемника системы дистанционного управления замками дверей


ОПИСАНИЕ

Для приема радиосигналов передатчика электронного ключа, связанных с функцией посадки, используется приемник системы дистанционной блокировки дверей. ЭБУ сертификации (ЭБУ электронного ключа зажигания) декодирует требуемый передатчик электронного ключа, распознавая код ключа на основании радиосигналов, принятых приемником системы управления замками дверей. Приемник системы блокировки дверей получает сигнал передатчика электронного ключа и передает сигналы в главный ЭБУ кузова через ЭБУ сертификации (ЭБУ электронного ключа зажигания). Затем ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) передает во все ЭБУ команды, соответствующие запрошенной операции (например, если запрошена блокировка дверей, ЭБУ сертификации (ЭБУ электронного ключа зажигания) передает команду блокировки дверей в главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи).

№ DTC
Условие обнаружения DTC
Неисправный участок
B1242
  1. Короткое замыкание в RDAM или CSEL на массу между ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) и приемником системы блокировки дверей.
  2. Короткое замыкание в цепи RDAM или CSEL на массу при отсутствии сигналов RCO (5 В) на выходе ЭБУ.
  1. Жгут проводов или разъем
  2. Приемник системы управления дверью
  3. ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

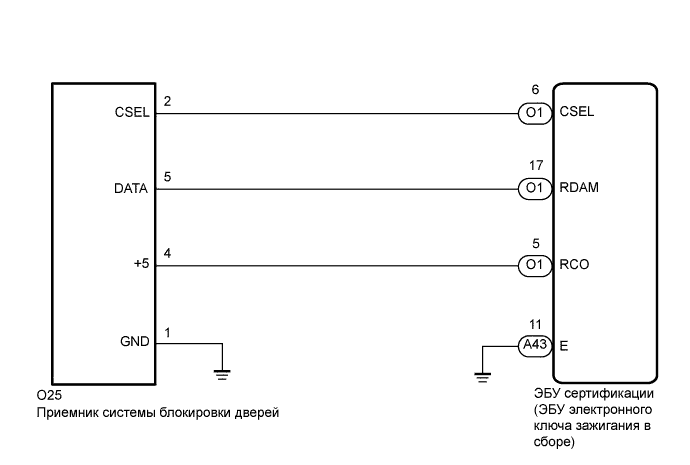

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Дверные Замки.Система Управления Замками Дверей. dtc b1242 неисправность цепи приемника системы дистанционного управления замками дверей


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. В случае замены или проверки приемника системы блокировки дверей и жгута проводов не изменяйте положение или длину жгута проводов. Если жгут проводов находится слишком близко к приемнику системы блокировки дверей, это может повлиять на работу системы посадки и системы дистанционной блокировки дверей.
  2. Перед началом проверки убедитесь в отсутствии неисправностей в системе передачи данных CAN (см.стр. Нажмите здесь).
  3. В случае замены ЭБУ сертификации (ЭБУ электронного ключа в сборе) или передатчика электронного ключа в сборе обратитесь к бюллетеню технического обслуживания.
  4. Данный код DTC не регистрируется в течение 10 с после переключения выключателя зажигания из положения OFF (ВЫКЛ) в положение ON (ВКЛ) (IG).
1.ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)


    Camry ASV50 GSV50 ACV51.Дверные Замки.Система Управления Замками Дверей. dtc b1242 неисправность цепи приемника системы дистанционного управления замками дверей

  1. Отсоедините разъем О25 приемника системы дистанционной блокировки дверей.

  1. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    O25-1 (GND) - масса
    		Всегда
    		Менее 1 Ом
    O25-4 (+5) - O25-1 (GND)
    		Зажигание выключено, все двери закрыты, и переключатель передатчика электронного ключа не нажат → переключатель передатчика электронного ключа нажат
    		Менее 1 В → 4,5 - 5,5 В
    (формирование импульсов)
    O25-5 (DATA) - O25-1 (GND)
    		Зажигание выключено
    		Импульсы формируются 11 -14 В через определенные промежутки времени

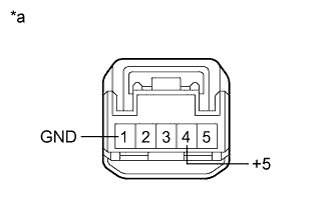

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (Приемник системы управления дверями)


NG
Перейдите к шагу 2
OK

ЗАМЕНИТЕ ПРИЕМНИК СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ (Нажмите здесь)

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМНИК СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ – ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ))

  1. Отсоедините разъемы O1 и A43 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    O1-6 (CSEL) - O25-2 (CSEL)
    		Всегда
    		Менее 1 Ом
    O1-17 (RDAM) - O25-5 (DATA)
    		Всегда
    		Менее 1 Ом
    O1-5 (RCO) - O25-4 (+5)
    		Всегда
    		Менее 1 Ом
    A43-1 (E) - масса
    		Всегда
    		Менее 1 Ом
    O25-1 (GND) - масса
    		Всегда
    		Менее 1 Ом
    O1-6 (CSEL) или O25-2 (CSEL) - масса
    		Всегда
    		10 кОм или более
    O1-17 (RDAM) или O25-5 (DATA) - масса
    		Всегда
    		10 кОм или более
    O1-5 (RCO) или O25-4 (+5) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)
