DTC B2312 Переключатель электрического стеклоподъемника неисправен


ОПИСАНИЕ

Электродвигатель механизма стеклоподъемника приводится в действие с помощью главного переключателя сети мультиплексной связи или переключатель задних электрических стеклоподъемников. Механизм стеклоподъемника в сборе состоит из электродвигателя, стеклоподъемника и ЭБУ.
Этот код DTC выводится, когда ЭБУ, встроенный в электродвигатель стеклоподъемника, и главный переключатель сети мультиплексной связи обнаруживают заедание главного переключателя сети мультиплексной связи, переключателя электрического стеклоподъемника или переключателя механизма электрического стеклоподъемника задней двери.

Master Switch (главный переключатель сети мультиплексной связи в сборе)
№ DTC
Условие обнаружения DTC
Неисправный участок
B2312
  1. Заедание главного переключателя сети мультиплексной связи в сборе
  2. Главный переключатель сети мультиплексной связи в сборе удерживается в одном положении более 20 с
  3. Выключатель системы блокировки дверей (главный переключатель сети мультиплексной связи в сборе) нажат в течение 20 с или более
Главный переключатель сети мультиплексной связи

D-Door Motor (электродвигатель стеклоподъемника в сборе (для двери водителя))
№ DTC
Условие обнаружения DTC
Неисправный участок
B2312
  1. Заедание главного переключателя сети мультиплексной связи в сборе
  2. Главный переключатель сети мультиплексной связи в сборе удерживается в одном положении более 20 с
  1. Главный переключатель сети мультиплексной связи
  2. Электродвигатель стеклоподъемника в сборе (для двери водителя)
  3. Жгут проводов или разъем

P-Door Motor (электродвигатель стеклоподъемника в сборе (для двери переднего пассажира))
№ DTC
Условие обнаружения DTC
Неисправный участок
B2312
  1. Заедание переключателя электрического стеклоподъемника
  2. Переключатель электрического стеклоподъемника в сборе удерживается в одном положении более 20 с
  1. Переключатель электрического стеклоподъемника в сборе
  2. Электродвигатель стеклоподъемника в сборе (для двери переднего пассажира)
  3. Жгут проводов или разъем

RL-Door Motor (электродвигатель стеклоподъемника в сборе (для задней левой двери))
№ DTC
Условие обнаружения DTC
Неисправный участок
B2312
  1. Заедание переключателя электрического стеклоподъемника левой задней двери
  2. Переключатель электрического стеклоподъемника в сборе удерживается в одном положении более 20 с
  1. Переключатель электрического стеклоподъемника в сборе (для левой задней двери)
  2. Электродвигатель стеклоподъемника в сборе (для левой задней двери)
  3. Жгут проводов или разъем

RR-Door Motor (электродвигатель стеклоподъемника в сборе (для правой задней двери))
№ DTC
Условие обнаружения DTC
Неисправный участок
B2312
  1. Заедание переключателя электрического стеклоподъемника правой задней двери
  2. Переключатель электрического стеклоподъемника в сборе удерживается в одном положении более 20 с
  1. Переключатель электрического стеклоподъемника в сборе (для правой задней двери)
  2. Электродвигатель стеклоподъемника в сборе (для правой задней двери)
  3. Жгут проводов или разъем

СХЕМА СОЕДИНЕНИЙ

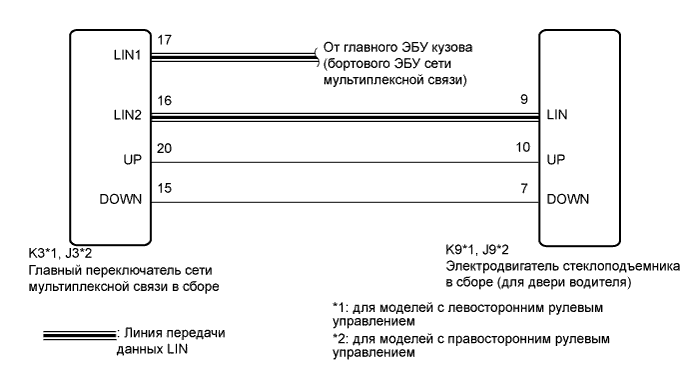

Для двери водителя

Camry ASV50 GSV50 ACV51.Окна Стекла.Система Управления Электрическими Стеклоподъемниками. dtc b2312 переключатель электрического стеклоподъемника неисправен

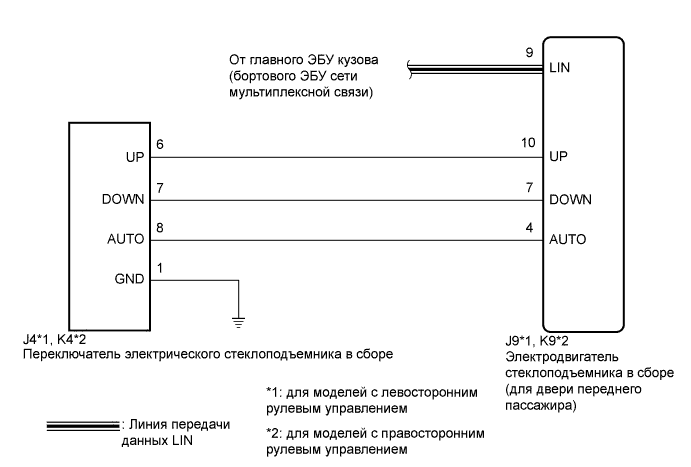

Для двери переднего пассажира

Camry ASV50 GSV50 ACV51.Окна Стекла.Система Управления Электрическими Стеклоподъемниками. dtc b2312 переключатель электрического стеклоподъемника неисправен


Для левой задней двери

Camry ASV50 GSV50 ACV51.Окна Стекла.Система Управления Электрическими Стеклоподъемниками. dtc b2312 переключатель электрического стеклоподъемника неисправен

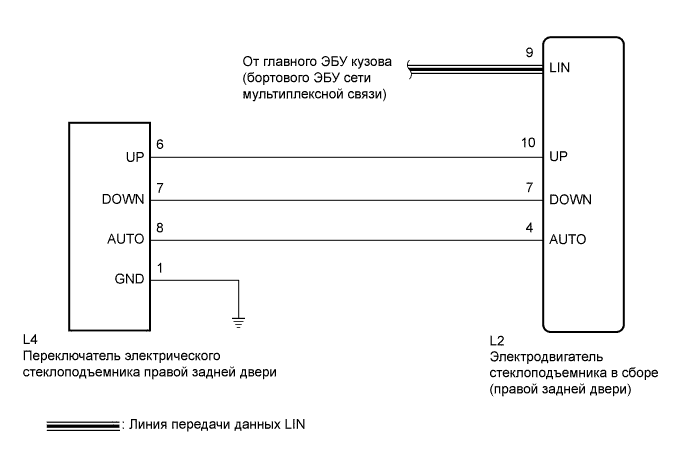

Для правой задней двери

Camry ASV50 GSV50 ACV51.Окна Стекла.Система Управления Электрическими Стеклоподъемниками. dtc b2312 переключатель электрического стеклоподъемника неисправен


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
Если диагностический код неисправности DTC B2312 не выводится повторно после его сброса, то он выводился вследствие удержания переключателя в нажатом положении.
ПРИМЕЧАНИЕ:
  1. DTC B2312 может быть сохранен в главном переключателе сети мультиплексной связи в сборе и каждом электродвигателе стеклоподъемника в сборе (ЭБУ электрического стеклоподъемника).
  2. Если электродвигатель механизма стеклоподъемника заменялся на новый, инициализируйте систему управления электрическими стеклоподъемниками (Нажмите здесь).
1.ПРОВЕРЬТЕ DTC

  1. Сбросьте коды DTC (Нажмите здесь).

  1. Проверьте коды DTC (Нажмите здесь).

    OK:
    DTC B2312 не выводится.


NG
Перейдите к шагу 2
OK

КОНЕЦ (ПОСКОЛЬКУ ПЕРЕКЛЮЧАТЕЛЬ УДЕРЖИВАЕТСЯ НАЖАТЫМ В ТЕЧЕНИЕ 20 С ИЛИ БОЛЕЕ)

2.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

  1. Проверьте детали, для которых выводились диагностические коды неисправности DTC.

    Результат:
    Результат
    		Следующий шаг
    DTC выдает главный переключатель сети мультиплексной связи в сборе
    		А
    DTC выдает электродвигатель стеклоподъемника в сборе (для двери водителя)
    		B
    DTC выдает электродвигатель стеклоподъемника в сборе (для двери переднего пассажира)
    		C
    DTC выдает электродвигатель стеклоподъемника в сборе (для левой задней двери)
    		D
    DTC выдает электродвигатель стеклоподъемника в сборе (для правой задней двери)
    		E


B
Перейдите к шагу 3

C
Перейдите к шагу 7

D
Перейдите к шагу 10

E
Перейдите к шагу 13
А

ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (Нажмите здесь)

3.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (D-DOOR MOTOR)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Body / D-Door Motor / Data List.

  1. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.

    D-Door Motor (электродвигатель стеклоподъемника в сборе (двери водителя))
    Информация на дисплее прибора
    		Измеряемая величина / диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    D Door P/W Up SW
    		Сигнал переключателя ручного подъема стекла двери со стороны водителя / ON или OFF
    		ON (ВКЛ): Переключатель ручного подъема стекла двери водителя включен
    OFF (ВЫКЛ): Переключатель ручного подъема стекла двери водителя не включен
    		-
    D Door P/W Down SW
    		Сигнал переключателя ручного опускания стекла двери со стороны водителя / ON или OFF
    		ON (ВКЛ): Переключатель ручного опускания стекла двери водителя включен
    OFF (ВЫКЛ): Переключатель ручного опускания стекла двери водителя не включен
    		-
    OK:
    На экране портативного диагностического прибора отображается ON (ВКЛ) или OFF (ВЫКЛ) в соответствии с положением переключателя.


NG
Перейдите к шагу 4
OK

ЗАМЕНИТЬ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (ДЛЯ ДВЕРИ ВОДИТЕЛЯ) (Нажмите здесь)

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ – ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА (ДВЕРИ ВОДИТЕЛЯ))

  1. Отсоедините разъем главного переключателя сети мультиплексной связи в сборе.

  1. Отсоедините разъем электродвигателя стеклоподъемника в сборе (двери водителя).

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Для моделей с левосторонним рулевым управлением
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    K3-20 (UP) - масса
    		Всегда
    		10 кОм или более
    K3-15 (DOWN) - масса
    		Всегда
    		10 кОм или более
    K9-10 (UP) - масса
    		Всегда
    		10 кОм или более
    K9-7 (DOWN) - масса
    		Всегда
    		10 кОм или более
    Для моделей с правосторонним рулевым управлением
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    J3-20 (UP) - масса
    		Всегда
    		10 кОм или более
    J3-15 (DOWN) - масса
    		Всегда
    		10 кОм или более
    J9-10 (UP) - масса
    		Всегда
    		10 кОм или более
    J9-7 (DOWN) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ

  1. Замените главный переключатель сети мультиплексной связи в сборе (Нажмите здесь).


ДАЛЕЕ


6.ПРОВЕРЬТЕ DTC

  1. Сбросьте коды DTC (Нажмите здесь).

  1. Проверьте коды DTC (Нажмите здесь).

    OK:
    DTC B2312 не выводится.


NG
ЗАМЕНИТЬ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (ДЛЯ ДВЕРИ ВОДИТЕЛЯ) (Нажмите здесь)
OK

КОНЕЦ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ НЕИСПРАВЕН)

7.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (P-DOOR MOTOR)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Body / P-Door Motor / Data List.

  1. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.

    P-Door Motor (электродвигатель стеклоподъемника в сборе (для двери переднего пассажира))
    Информация на дисплее прибора
    		Измеряемая величина / диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    P Door P/W Auto SW
    		Сигнал переключателя автоматической системы управления электрическим стеклоподъемником двери переднего пассажира / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Переключатель автоматического управления электрическим стеклоподъемником двери переднего пассажира включен
    OFF (ВЫКЛ): Переключатель автоматического управления электрическим стеклоподъемником двери переднего пассажира не включен
    		-
    P Door P/W Up SW
    		Сигнал переключателя ручного подъема электрического стеклоподъемника двери переднего пассажира / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Переключатель ручного подъема электрического стеклоподъемника двери переднего пассажира включен
    OFF (ВЫКЛ): Переключатель ручного подъема электрического стеклоподъемника двери переднего пассажира не включен
    		-
    P Door P/W Down SW
    		Сигнал переключателя ручного опускания электрического стеклоподъемника двери переднего пассажира / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Переключатель ручного опускания электрического стеклоподъемника двери переднего пассажира включен
    OFF (ВЫКЛ): Переключатель ручного опускания электрического стеклоподъемника двери переднего пассажира не включен
    		-
    OK:
    На экране портативного диагностического прибора отображается ON (ВКЛ) или OFF (ВЫКЛ) в соответствии с положением переключателя.


NG
Перейдите к шагу 8
OK

ЗАМЕНИТЬ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (ДЛЯ ДВЕРИ ПЕРЕДНЕГО ПАССАЖИРА) (Нажмите здесь)

8.ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ


    Camry ASV50 GSV50 ACV51.Окна Стекла.Система Управления Электрическими Стеклоподъемниками. dtc b2312 переключатель электрического стеклоподъемника неисправен

  1. Снимите переключатель электрического стеклоподъемника в сборе (Нажмите здесь).

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение переключателя
    		Заданные условия
    6 (UP) - 1 (GND)
    		Положение "автоматический подъем" или "подъем"
    		Менее 1 Ом
    7 (DOWN) - 1 (GND)
    		Положение "автоматическое опускание" или "опускание"
    		Менее 1 Ом
    8 (AUTO) - 1 (GND)
    		Положение "автоматический подъем" или "автоматическое опускание"
    		Менее 1 Ом
    6 (UP) - 1 (GND)
    		Отпущен
    		10 кОм или более
    7 (DOWN) - 1 (GND)
    		Отпущен
    		10 кОм или более
    8 (AUTO) - 1 (GND)
    		Отпущен
    		10 кОм или более
    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (переключатель электрического стеклоподъемника в сборе)


NG
ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ (Нажмите здесь)
OK


9.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА – ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА (ДВЕРИ ПЕРЕДНЕГО ПАССАЖИРА))

  1. Отсоедините разъем электродвигателя стеклоподъемника в сборе (для двери переднего пассажира).

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Для моделей с левосторонним рулевым управлением
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    J4-6 (UP) - масса
    		Всегда
    		10 кОм или более
    J4-8 (AUTO) - масса
    		Всегда
    		10 кОм или более
    J4-7 (DOWN) - масса
    		Всегда
    		10 кОм или более
    J9-10 (UP) - масса
    		Всегда
    		10 кОм или более
    J9-4 (AUTO) - масса
    		Всегда
    		10 кОм или более
    J9-7 (DOWN) - масса
    		Всегда
    		10 кОм или более
    Для моделей с правосторонним рулевым управлением
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    K4-6 (UP) - масса
    		Всегда
    		10 кОм или более
    K4-8 (AUTO) - масса
    		Всегда
    		10 кОм или более
    K4-7 (DOWN) - масса
    		Всегда
    		10 кОм или более
    K9-10 (UP) - масса
    		Всегда
    		10 кОм или более
    K9-4 (AUTO) - масса
    		Всегда
    		10 кОм или более
    K9-7 (DOWN) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЬ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (ДЛЯ ДВЕРИ ПЕРЕДНЕГО ПАССАЖИРА) (Нажмите здесь)

10.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (RL-DOOR MOTOR)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Body / RL-Door Motor / Data List.

  1. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.

    RL-Door Motor (электродвигатель стеклоподъемника в сборе (для задней левой двери))
    Информация на дисплее прибора
    		Измеряемая величина / диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    RL Door P/W Auto SW
    		Сигнал переключателя автоматической системы управления электрическим стеклоподъемником левой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Переключатель автоматического управления электрическим стеклоподъемником левой задней двери включен
    OFF (ВЫКЛ): Переключатель автоматического управления электрическим стеклоподъемником левой задней двери не включен
    		-
    RL Door P/W Up SW
    		Сигнал переключателя ручного подъема электрического стеклоподъемника левой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Переключатель ручного подъема электрического стеклоподъемника левой задней двери включен
    OFF (ВЫКЛ): Переключатель ручного подъема электрического стеклоподъемника левой задней двери не включен
    		-
    RL Door P/W Down SW
    		Сигнал переключателя ручного опускания электрического стеклоподъемника левой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Переключатель ручного опускания электрического стеклоподъемника левой задней двери включен
    OFF (ВЫКЛ): Переключатель ручного опускания электрического стеклоподъемника левой задней двери не включен
    		-
    OK:
    На экране портативного диагностического прибора отображается ON (ВКЛ) или OFF (ВЫКЛ) в соответствии с положением переключателя.


NG
Перейдите к шагу 11
OK

ЗАМЕНИТЬ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (ДЛЯ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ) (Нажмите здесь)

11.ПРОВЕРИТЬ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ (ДЛЯ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)


    Camry ASV50 GSV50 ACV51.Окна Стекла.Система Управления Электрическими Стеклоподъемниками. dtc b2312 переключатель электрического стеклоподъемника неисправен

  1. Снимите переключатель электрического стеклоподъемника в сборе (для левой задней двери) (Нажмите здесь).

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение переключателя
    		Заданные условия
    6 (UP) - 1 (GND)
    		Положение "автоматический подъем" или "подъем"
    		Менее 1 Ом
    7 (DOWN) - 1 (GND)
    		Положение "автоматическое опускание" или "опускание"
    		Менее 1 Ом
    8 (AUTO) - 1 (GND)
    		Положение "автоматический подъем" или "автоматическое опускание"
    		Менее 1 Ом
    6 (UP) - 1 (GND)
    		Отпущен
    		10 кОм или более
    7 (DOWN) - 1 (GND)
    		Отпущен
    		10 кОм или более
    8 (AUTO) - 1 (GND)
    		Отпущен
    		10 кОм или более
    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (Переключатель электрического стеклоподъемника в сборе (для левой задней двери))


NG
ЗАМЕНИТЬ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ (ДЛЯ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ) (Нажмите здесь)
OK


12.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ – ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА (ЛЕВОЙ ЗАДНЕЙ ДВЕРИ))

  1. Отсоедините разъем электродвигателя стеклоподъемника в сборе (для левой задней двери).

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    M4-6 (UP) - масса
    		Всегда
    		10 кОм или более
    M4-7 (DOWN) - масса
    		Всегда
    		10 кОм или более
    M4-8 (AUTO) - масса
    		Всегда
    		10 кОм или более
    M2-10 (UP) - масса
    		Всегда
    		10 кОм или более
    M2-7 (DOWN) - масса
    		Всегда
    		10 кОм или более
    M2-4 (AUTO) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЬ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (ДЛЯ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ) (Нажмите здесь)

13.СНЯТЬ ПОКАЗАНИ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (RR-DOOR MOTOR)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Body / RR-Door Motor / Data List.

  1. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.

    RR-Door Motor (электродвигатель стеклоподъемника в сборе (для правой задней двери))
    Информация на дисплее прибора
    		Измеряемая величина / диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    RR Door P/W Auto SW
    		Сигнал переключателя автоматической системы управления электрическим стеклоподъемником правой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Переключатель автоматического управления электрическим стеклоподъемником правой задней двери включен
    OFF (ВЫКЛ): Переключатель автоматического управления электрическим стеклоподъемником правой задней двери не включен
    		-
    RR Door P/W Up SW
    		Сигнал переключателя ручного подъема электрического стеклоподъемника правой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Переключатель ручного подъема электрического стеклоподъемника правой задней двери включен
    OFF (ВЫКЛ): Переключатель ручного подъема электрического стеклоподъемника правой задней двери не включен
    		-
    RR Door P/W Down SW
    		Сигнал переключателя ручного опускания электрического стеклоподъемника правой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Переключатель ручного опускания электрического стеклоподъемника правой задней двери включен
    OFF (ВЫКЛ): Переключатель ручного опускания электрического стеклоподъемника правой задней двери не включен
    		-
    OK:
    На экране портативного диагностического прибора отображается ON (ВКЛ) или OFF (ВЫКЛ) в соответствии с положением переключателя.


NG
Перейдите к шагу 14
OK

ЗАМЕНИТЬ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (ДЛЯ ПРАВОЙ ЗАДНЕЙ ДВЕРИ) (Нажмите здесь)

14.ПРОВЕРИТЬ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ (ДЛЯ ПРАВОЙ ЗАДНЕЙ ДВЕРИ)


    Camry ASV50 GSV50 ACV51.Окна Стекла.Система Управления Электрическими Стеклоподъемниками. dtc b2312 переключатель электрического стеклоподъемника неисправен

  1. Снимите переключатель электрического стеклоподъемника в сборе (для правой задней двери) (Нажмите здесь).

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение переключателя
    		Заданные условия
    6 (UP) - 1 (GND)
    		Положение "автоматический подъем" или "подъем"
    		Менее 1 Ом
    7 (DOWN) - 1 (GND)
    		Положение "автоматическое опускание" или "опускание"
    		Менее 1 Ом
    8 (AUTO) - 1 (GND)
    		Положение "автоматический подъем" или "автоматическое опускание"
    		Менее 1 Ом
    6 (UP) - 1 (GND)
    		Отпущен
    		10 кОм или более
    7 (DOWN) - 1 (GND)
    		Отпущен
    		10 кОм или более
    8 (AUTO) - 1 (GND)
    		Отпущен
    		10 кОм или более
    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (Переключатель электрического стеклоподъемника в сборе (для правой задней двери))


NG
ЗАМЕНИТЬ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ (ДЛЯ ПРАВОЙ ЗАДНЕЙ ДВЕРИ) (Нажмите здесь)
OK


15.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ – ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА (ПРАВОЙ ЗАДНЕЙ ДВЕРИ))

  1. Отсоедините разъем электродвигателя стеклоподъемника в сборе (для правой задней двери).

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    L4-6 (UP) - масса
    		Всегда
    		10 кОм или более
    L4-7 (DOWN) - масса
    		Всегда
    		10 кОм или более
    L4-8 (AUTO) - масса
    		Всегда
    		10 кОм или более
    L2-10 (UP) - масса
    		Всегда
    		10 кОм или более
    L2-7 (DOWN) - масса
    		Всегда
    		10 кОм или более
    L2-4 (AUTO) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЬ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (ДЛЯ ПРАВОЙ ЗАДНЕЙ ДВЕРИ) (Нажмите здесь)
