Система впуска схема системы. Camry ASV50
Система Впуска -- Схема Системы |
Обозначения на рисунке*1
| Дроссельная заслонка
| *2
| Клапан управления забором воздуха (для моделей с системой управления впуском воздуха)
|
*3
| Фильтрующий элемент воздушного фильтра
| *4
| Резонатор
|
*5

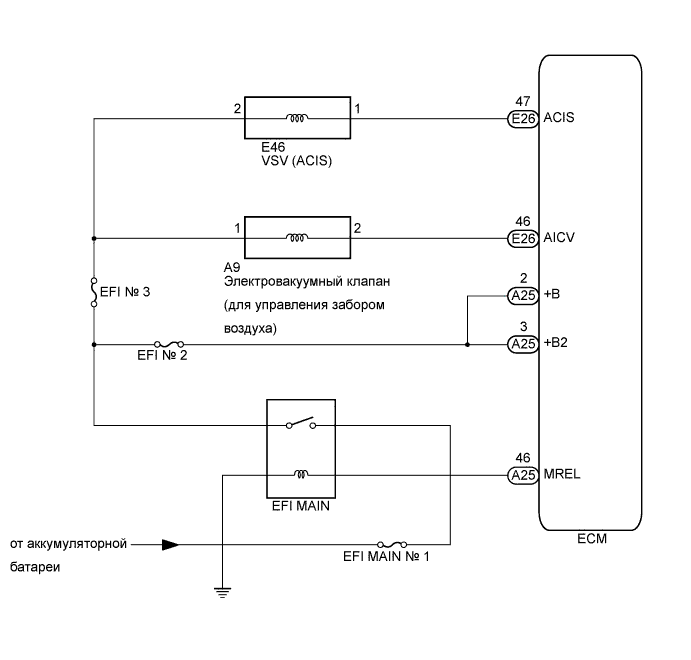

| Электровакуумный клапан (для моделей с системой управления впуском воздуха)
| *6
| Уравнительный бачок воздухозаборника
|
*7
| Вакуумный бачок
| *8
| Мембранная камера
|
*9
| ECM
| -
| -
|
*a
| Сигнал частоты вращения коленчатого вала двигателя
| *b
| Воздух
|

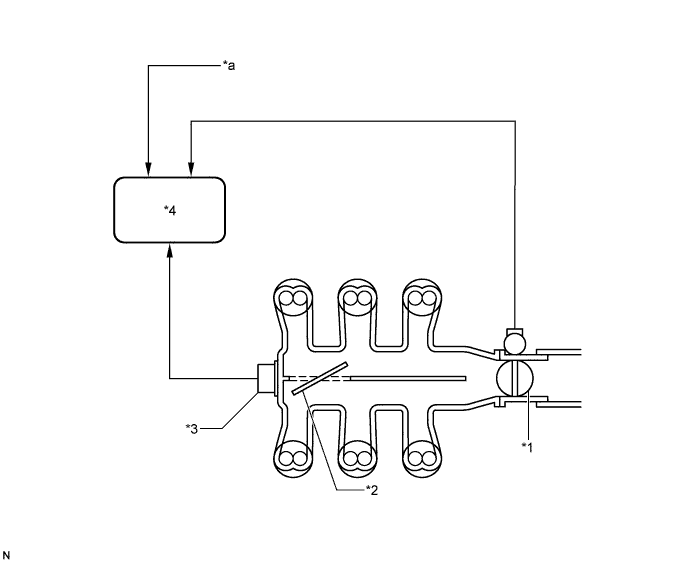

Обозначения на рисунке*1
| Дроссельная заслонка
| *2
| Клапан управления забором воздуха (для ACIS)
|
*3
| Привод
| *4
| ECM
|
*a
| Сигнал частоты вращения коленчатого вала двигателя
| -
| -
|
