ОПИСАНИЕ

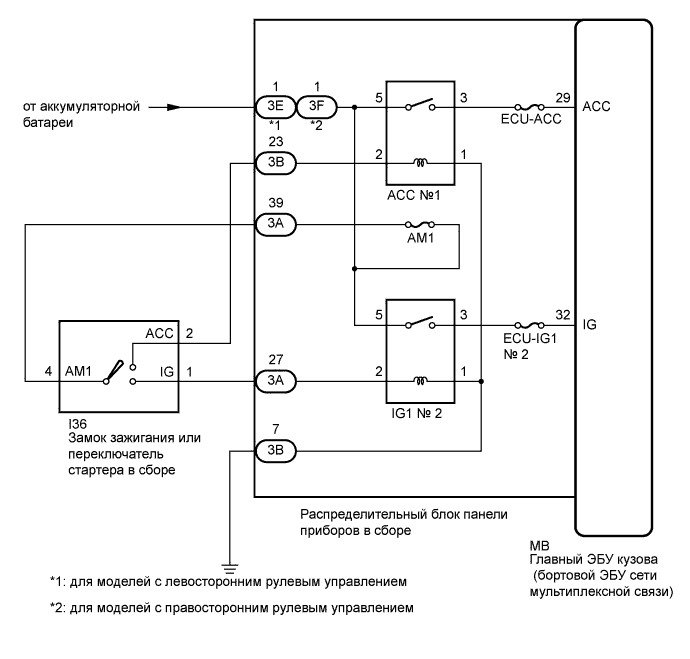

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

1. Подсоедините портативный диагностический прибор к DLC3.


2. Установите замок зажигания в положение ON (ВКЛ).


3. Включите портативный диагностический прибор.


4. Войдите в следующие меню: Body / Main Body / Data List.


5. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.



   Main Body (главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи))

   Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
   ACC SW	Замок зажигания / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Замок зажигания в положении ACC OFF (ВЫКЛ): Замок зажигания в положении LOCK (ЗАБЛОКИР) или ON (ВКЛ)	-
   IG SW	Замок зажигания / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Зажигание включено OFF (ВЫКЛ): Замок зажигания в положении LOCK или ACC	-

   OK:

   На экране отображается ON (ВКЛ) или OFF (ВЫКЛ) в соответствии с положением замка зажигания – ON (ВКЛ), либо LOCK (ЗАБЛОКИР) или ACC.


1. Снимите замок зажигания или выключатель стартера в сборе (Нажмите здесь ). (для моделей с 2AR-FE)


2. Снимите замок зажигания или выключатель стартера в сборе (Нажмите здесь ). (для моделей с 1AZ-FE)


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Подключение диагностического прибора	Условие	Заданные условия
   1 - 4	Зажигание включено	Менее 1 Ом
   2 - 4	Замок зажигания в положении ACC	Менее 1 Ом

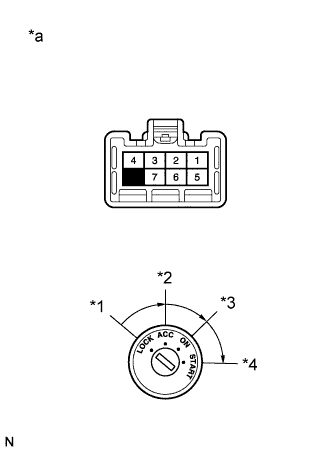

   Обозначения на рисунке

   *1	LOCK
   *2	ACC
   *3	ON (ВКЛ)
   *4	START
   *a	Устройство с неподсоединенным жгутом проводов (Замок зажигания или переключатель стартера в сборе)

   Результат:

   Результат	Перейти к
   OK	А
   NG (для моделей с 2AR-FE)	B
   NG (для моделей с 1AZ-FE)	C

1. Отсоедините разъем 3E*1 или 3F*2 распределительного блока панели приборов.


   1. *1: для моделей с левосторонним рулевым управлением

   2. *2: для моделей с правосторонним рулевым управлением


2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.



   Номинальное напряжение:

   Для моделей с левосторонним рулевым управлением

   Подключение диагностического прибора	Условие	Заданные условия
   3E-1 - масса	Всегда	11 - 14 В

   Для моделей с правосторонним рулевым управлением

   Подключение диагностического прибора	Условие	Заданные условия
   3F-1 - масса	Всегда	11 - 14 В

1. Отсоедините разъем 3B распределительного блока панели приборов.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Подключение диагностического прибора	Условие	Заданные условия
   3B-7 - масса	Всегда	Менее 1 Ом

1. Отсоедините разъем 3A распределительного блока панели приборов.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Подключение диагностического прибора	Условие	Заданные условия
   I36-1 (IG1) - 3A-27	Всегда	Менее 1 Ом
   I36-1 (IG1) - масса	Всегда	10 кОм или более
   I36-2 (ACC) - 3B-23	Всегда	Менее 1 Ом
   I36-2 (ACC) - масса	Всегда	10 кОм или более
   I36-4 (AM1) - 3A-39	Всегда	Менее 1 Ом
   I36-4 (AM1) - масса	Всегда	10 кОм или более
