Корпус Клапанов В Сборе -- Повторная Сборка |
| 1. УСТАНОВИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL4 |
Нанесите трансмиссионную жидкость на болт и электромагнитный клапан переключения передач SL4.
Обозначения на рисунке *1 Стопорная пластина *2 Электромагнитный клапан SL4
 |
Установите электромагнитный клапан переключения передач SL4 и стопорную пластину на корпус клапанов трансмиссии в сборе, закрепив их болтом.
- Момент затяжки:
- 11 N*m{112 kgf*cm, 8 ft.*lbf}
| 2. УСТАНОВИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL3 |
Нанесите трансмиссионную жидкость на болт и электромагнитный клапан переключения передач SL3.
Обозначения на рисунке *1 Стопорная пластина *2 Электромагнитный клапан SL3
 |
Установите электромагнитный клапан переключения передач SL3 и стопорную пластину на корпус клапанов трансмиссии в сборе, закрепив их болтом.
- Момент затяжки:
- 11 N*m{112 kgf*cm, 8 ft.*lbf}
| 3. УСТАНОВИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL1 |
Нанесите трансмиссионную жидкость на электромагнитный клапан переключения передач SL1.
Обозначения на рисунке *1 Стопорная пластина *2 Электромагнитный клапан SL2 *3 Электромагнитный клапан SL1
 |
Установите электромагнитный клапан переключения передач SL1 на корпус клапанов трансмиссии в сборе.
| 4. УСТАНОВИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL2 |
Нанесите трансмиссионную жидкость на болт и электромагнитный клапан переключения передач SL2.
Установите электромагнитный клапан переключения передач SL2 и стопорную пластину на корпус клапанов трансмиссии в сборе, закрепив их болтом.
- Момент затяжки:
- 11 N*m{112 kgf*cm, 8 ft.*lbf}
| 5. УСТАНОВИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLU |
Нанесите трансмиссионную жидкость на электромагнитный клапан переключения передач SLU.
Обозначения на рисунке *1 Стопорная пластина *2 Электромагнитный клапан SLT *3 Электромагнитный клапан SLU
 |
Установите электромагнитный клапан переключения передач SLU на корпус клапанов трансмиссии в сборе.
| 6. УСТАНОВИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLT |
Нанесите трансмиссионную жидкость на электромагнитный клапан переключения передач SLT.
Установите электромагнитный клапан переключения передач SLT и стопорную пластину на корпус клапанов трансмиссии в сборе.
| 7. УСТАНОВИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL |
Нанесите трансмиссионную жидкость на электромагнитный клапан переключения передач SL.
 |
Установите электромагнитный клапан переключения передач SL на корпус клапанов трансмиссии в сборе.
| 8. УСТАНОВИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ATF В СБОРЕ |
Покройте новое кольцевое уплотнение трансмиссионной жидкостью ATF и установите его на датчик температуры ATF в сборе.

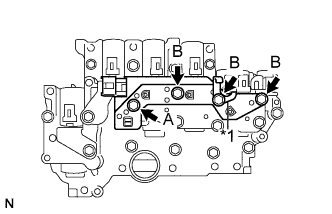

Обозначения на рисунке *1 Кольцевое уплотнение
 |
Нанесите ATF на 4 болта.
Обозначения на рисунке *1 Зажим
 |
Установите датчик температуры ATF в сборе и зажим на корпус клапанов трансмиссии в сборе, закрепив их 4 болтами.
- Момент затяжки:
- 11 N*m{112 kgf*cm, 8 ft.*lbf}
- Длина болта:
- Болт A:
- 25 мм (0,984 дюйма)
- Болт B:
- 85 мм (3,35 дюйма)
| 9. УСТАНОВИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ |
Нанесите на кольцевое уплотнение трансмиссионную жидкость.
Обозначения на рисунке *1 Кольцевое уплотнение
 |
Нанесите трансмиссионную жидкость на болт.
Установите жгут электропроводки трансмиссии и стопорную пластину на корпус клапанов трансмиссии в сборе и закрепите болтом.
- Момент затяжки:
- 11 N*m{112 kgf*cm, 8 ft.*lbf}
Закрепите жгут электропроводки в зажиме.
Подсоедините 9 разъемов.
