Корпус Клапанов В Сборе -- Повторная Сборка |
| 1. УСТАНОВИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL4 |
Нанесите жидкость для автоматических трансмиссий на электромагнитный клапан переключения передач SL4.
 |
Установите электромагнитный клапан переключения передач SL4 на корпус клапанов трансмиссии в сборе и закрепите болтом и стопорной пластиной электромагнитного клапана № 4.

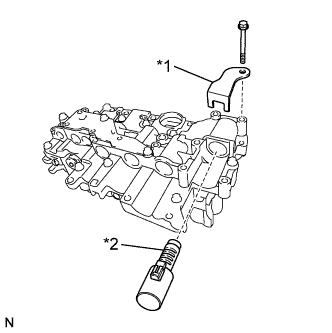

Обозначения на рисунке *1 Стопорная пластина электромагнитного клапана № 4 *2 Электромагнитный клапан SL4 - Момент затяжки:
- 11 N*m{110 kgf*cm, 8 ft.*lbf}
| 2. УСТАНОВИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL3 |
Нанесите жидкость для автоматических трансмиссий на электромагнитный клапан переключения передач SL3.
 |
Установите электромагнитный клапан переключения передач SL3 на корпус клапанов трансмиссии в сборе и закрепите болтом и стопорной пластиной электромагнитного клапана № 3.

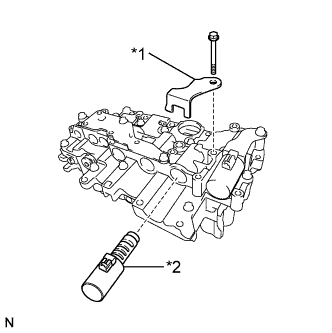

Обозначения на рисунке *1 Стопорная пластина электромагнитного клапана № 3 *2 Электромагнитный клапан SL3 - Момент затяжки:
- 11 N*m{110 kgf*cm, 8 ft.*lbf}
| 3. УСТАНОВИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLU |
Нанесите трансмиссионную жидкость на электромагнитный клапан переключения передач SLU.
 |
Установите электромагнитный клапан переключения передач SLU в корпус клапанов трансмиссии.

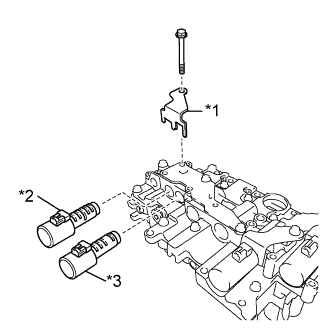

Обозначения на рисунке *1 Стопорная пластина *2 Электромагнитный клапан SLT *3 Электромагнитный клапан SLU
| 4. УСТАНОВИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLT |
Нанесите трансмиссионную жидкость на электромагнитный клапан переключения передач SLT.
Установите электромагнитный клапан переключения передач SLT в корпус клапанов трансмиссии и закрепите его болтом и стопорной пластиной.
- Момент затяжки:
- 11 N*m{110 kgf*cm, 8 ft.*lbf}
| 5. УСТАНОВИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL1 |
Нанесите трансмиссионную жидкость на электромагнитный клапан переключения передач SL1.
 |
Установите электромагнитный клапан переключения передач SL1 в корпус клапанов трансмиссии.

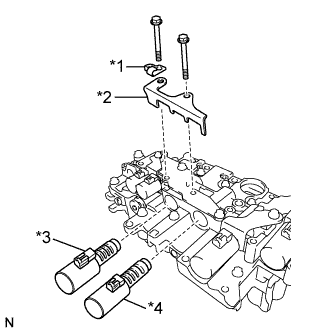

Обозначения на рисунке *1 Стопорная пластина электромагнитного клапана № 2 *2 Хомут *3 Электромагнитный клапан SL2 *4 Электромагнитный клапан SL1
| 6. УСТАНОВИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL2 |
Нанесите трансмиссионную жидкость на электромагнитный клапан переключения передач SL2.
Установите электромагнитный клапан переключения передач SL2 на корпус клапанов трансмиссии в сборе и закрепите 2 болтами, зажимом и стопорной пластиной электромагнитного клапана № 2.
- Момент затяжки:
- 11 N*m{110 kgf*cm, 8 ft.*lbf}
| 7. УСТАНОВИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL |
Нанесите трансмиссионную жидкость на электромагнитный клапан переключения передач SL.

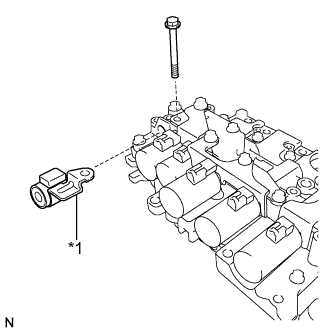

Обозначения на рисунке *1 Электромагнитный клапан SL
 |
Установите электромагнитный клапан переключения передач SL в корпус клапанов трансмиссии и закрепите его болтом.
- Момент затяжки:
- 11 N*m{110 kgf*cm, 8 ft.*lbf}
| 8. УСТАНОВИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ |
Установите жгут электропроводки трансмиссии на корпус клапанов и закрепите его болтом и стопорной пластиной.
- Момент затяжки:
- 11 N*m{110 kgf*cm, 8 ft.*lbf}
Нанесите жидкость для автоматических трансмиссий на датчик температуры.
Установите датчик температуры на корпус клапанов трансмиссии и закрепите его болтом и стопорной пластиной.
- Момент затяжки:
- 11 N*m{110 kgf*cm, 8 ft.*lbf}
Введите в зацепление зажим и подсоедините жгут электропроводки трансмиссии.
Подсоедините 7 разъемов электромагнитных клапанов переключения передач.
Подсоедините разъем датчика оборотов трансмиссии.
| 9. УСТАНОВИТЕ ДАТЧИК ОБОРОТОВ ТРАНСМИССИИ |
Временно установите датчик оборотов трансмиссии на корпус клапанов трансмиссии и закрепите его 2 болтами.
- ПРИМЕЧАНИЕ:
- Не используйте датчик оборотов трансмиссии, подвергшийся удару в результате падения.
 |
Затяните 2 болта в порядке, указанном на рисунке.
- Момент затяжки:
- 11 N*m{110 kgf*cm, 8 ft.*lbf}
Подсоедините разъем датчика оборотов трансмиссии.
