Корпус клапанов в сборе разборка. Camry ASV50

Ходовая Часть. Camry ASV50 GSV50 ACV51
Автоматическая Трансмиссия В Блоке С Главной Передачей U660E . Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ

  2. СНИМИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ТРАНСМИССИОННОЙ ЖИДКОСТИ В СБОРЕ

  3. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL

  4. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLT

  5. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLU

  6. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL2

  7. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL1

  8. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL3

  9. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL4

Корпус Клапанов В Сборе -- Разборка



1. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ


    Camry ASV50 GSV50 ACV51

  1. Отсоедините 9 разъемов.

  1. Отсоедините жгут электропроводки трансмиссии от зажима.



    Camry ASV50 GSV50 ACV51

  1. Выверните болт и снимите стопорную пластину и жгут электропроводки трансмиссии с корпуса клапанов.



2. СНИМИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ТРАНСМИССИОННОЙ ЖИДКОСТИ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U660E .Система Автоматической Трансмиссии.Корпус клапанов в сборе разборка

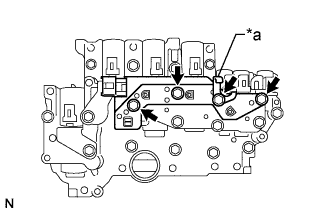

  1. Выверните 4 болта и снимите датчик температуры ATF в сборе и зажим с корпуса клапанов трансмиссии в сборе.

    Обозначения на рисунке
    *a
    		Зажим


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U660E .Система Автоматической Трансмиссии.Корпус клапанов в сборе разборка

  1. Снимите кольцевое уплотнение с датчика температуры ATF в сборе.

    Обозначения на рисунке
    *1
    		Кольцевое уплотнение


3. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL


    Camry ASV50 GSV50 ACV51

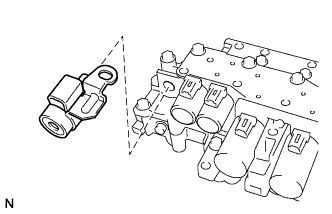

  1. Снимите электромагнитный клапан переключения передач SL с корпуса клапанов трансмиссии в сборе.



4. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLT


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U660E .Система Автоматической Трансмиссии.Корпус клапанов в сборе разборка

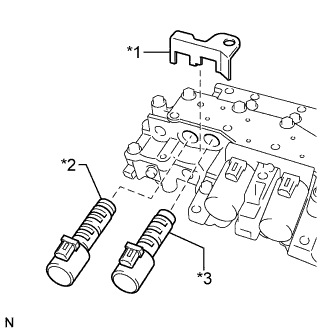

  1. Снимите стопорную пластину и электромагнитный клапан переключения передач SLT с корпуса клапанов трансмиссии в сборе.

    Обозначения на рисунке
    *1
    		Стопорная пластина
    *2
    		Электромагнитный клапан SLT
    *3
    		Электромагнитный клапан SLU


5. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLU

  1. Снимите электромагнитный клапан переключения передач SLU с корпуса клапанов трансмиссии в сборе.



6. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL2


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U660E .Система Автоматической Трансмиссии.Корпус клапанов в сборе разборка

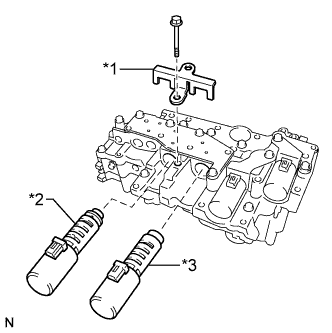

  1. Выверните болт и снимите стопорную пластину и электромагнитный клапан переключения передач SL2 с корпуса клапанов трансмиссии в сборе.

    Обозначения на рисунке
    *1
    		Стопорная пластина
    *2
    		Электромагнитный клапан SL2
    *3
    		Электромагнитный клапан SL1


7. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL1

  1. Снимите электромагнитный клапан переключения передач SL1 с корпуса клапанов трансмиссии в сборе.



8. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL3


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U660E .Система Автоматической Трансмиссии.Корпус клапанов в сборе разборка

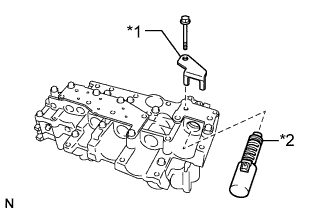

  1. Выверните болт и снимите стопорную пластину и электромагнитный клапан переключения передач SL3 с корпуса клапанов трансмиссии.

    Обозначения на рисунке
    *1
    		Стопорная пластина
    *2
    		Электромагнитный клапан SL3


9. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL4


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U660E .Система Автоматической Трансмиссии.Корпус клапанов в сборе разборка

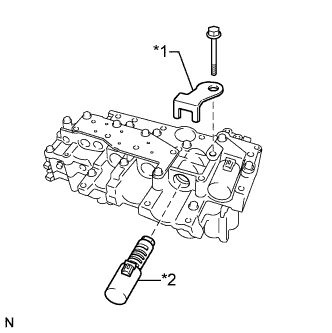

  1. Выверните болт и снимите стопорную пластину и электромагнитный клапан переключения передач SL4 с корпуса клапанов трансмиссии в сборе.

    Обозначения на рисунке
    *1
    		Стопорная пластина
    *2
    		Электромагнитный клапан SL4
