  1. ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL

  2. ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (SLT, SLU, SL1, SL2, SL3, SL4)

Корпус Клапанов В Сборе -- Проверка



1. ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U660E .Система Автоматической Трансмиссии.Корпус клапанов в сборе проверка

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    Разъем электромагнитного клапана (SL) - корпус электромагнитного клапана (SL)
    		20°C (68°F)
    		11 - 15 Ом

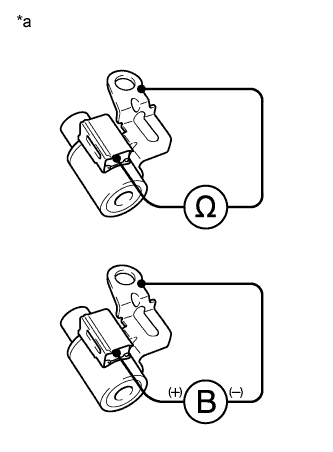

    Обозначения на рисунке
    *a
    		Электромагнитный клапан переключения передач SL
    Если значение не отвечает требованиям, замените электромагнитный клапан переключения передач.

  1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту разъема электромагнитного клапана, а отрицательный (-) вывод – к корпусу электромагнитного клапана, и проверьте работу клапана.

    ПРИМЕЧАНИЕ:
    При использовании во время проверки напряжения аккумуляторной батареи не подносите слишком близко друг к другу положительный (+) и отрицательный (-) щупы диагностического прибора, иначе может произойти короткое замыкание.
    OK:
    Клапан приводится в движение, издавая характерный звук.
    Если результат проверки не соответствует требованиям, замените электромагнитный клапан переключения передач.


2. ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (SLT, SLU, SL1, SL2, SL3, SL4)


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U660E .Система Автоматической Трансмиссии.Корпус клапанов в сборе проверка

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    1 - 2
    		20°C (68°F)
    		5,0-5,6 Ом

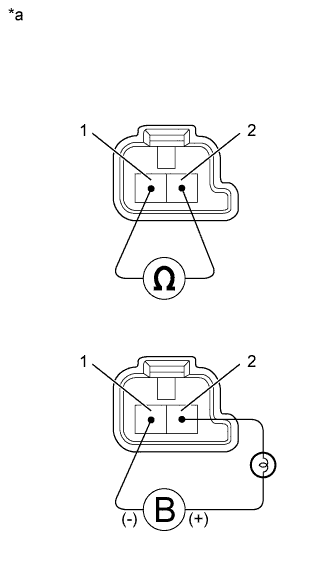

    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (Электромагнитный клапан переключения передач SLT, SLU, SL1, SL2, SL3, SL4)
    Если значение не отвечает требованиям, замените электромагнитный клапан переключения передач.

  1. Подсоедините положительный (+) вывод аккумуляторной батареи с лампой 21 Вт к контакту 2, а отрицательный (-) вывод – к контакту 1 разъема электромагнитного клапана, и проверьте работу клапана.

    ПРИМЕЧАНИЕ:
    При использовании во время проверки напряжения аккумуляторной батареи не подносите слишком близко друг к другу положительный (+) и отрицательный (-) щупы диагностического прибора, иначе может произойти короткое замыкание.
    OK:
    Клапан приводится в движение, издавая характерный звук.
    Если результат проверки не соответствует требованиям, замените электромагнитный клапан переключения передач.
