Автоматическая Трансмиссия В Блоке С Главной Передачей U660E . Корпус дифференциала разборка

Корпус Дифференциала -- Разборка

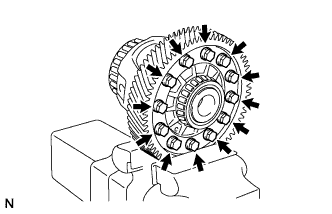

1. СНИМИТЕ КОРОННУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА

Нанесите метки на коронную шестерню переднего дифференциала и корпус дифференциала.
Обозначения на рисунке
*a
Метка

Обозначения на рисунке
*a	Метка

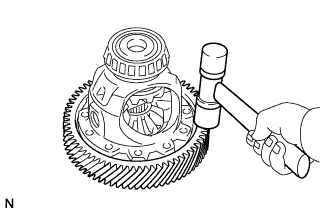

Обстучав коронную шестерню переднего дифференциала пластмассовым молотком, снимите ее с корпуса дифференциала.

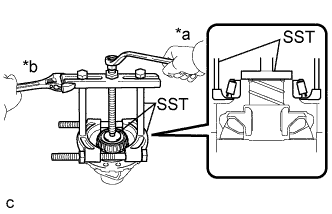

2. СНИМИТЕ ПЕРЕДНИЙ КОНИЧЕСКИЙ РОЛИКОВЫЙ ПОДШИПНИК КОРПУСА ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА

Обозначения на рисунке
*a	Поверните
*b	Удерживайте

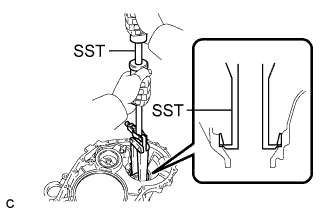

С помощью SST извлеките наружное кольцо переднего конического роликового подшипника корпуса переднего дифференциала и шайбу из кожуха трансмиссии.
SST
09308-00010

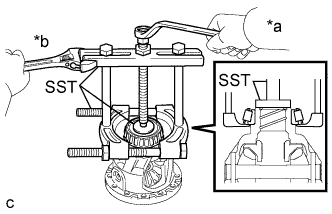

3. СНИМИТЕ ЗАДНИЙ КОНИЧЕСКИЙ РОЛИКОВЫЙ ПОДШИПНИК КОРПУСА ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА

Обозначения на рисунке
*a	Поверните
*b	Удерживайте

С помощью SST извлеките наружное кольцо заднего конического роликового подшипника корпуса переднего дифференциала из картера трансмиссии.
SST
09308-00010

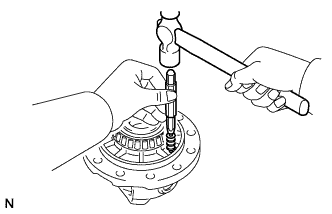

4. ИЗВЛЕКИТЕ СТОПОРНЫЙ ШТИФТ ВАЛА САТЕЛЛИТОВ ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА

С помощью бородка с тонким цилиндрическим концом (диам. 3 мм) и молотка извлеките стопорный штифт.
УКАЗАНИЕ:
Перед извлечением стопорного штифта раскерните его с помощью бородка с тонким цилиндрическим концом.

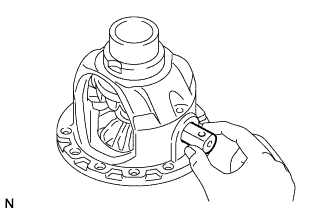

5. СНИМИТЕ ВАЛ САТЕЛЛИТОВ ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА № 1

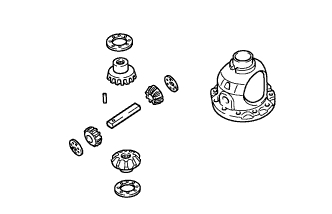

6. СНИМИТЕ ПОЛУОСЕВУЮ ШЕСТЕРНЮ ДИФФЕРЕНЦИАЛА

Снимите 2 сателлита переднего дифференциала, 2 упорных шайбы сателлитов переднего дифференциала, 2 полуосевых шестерни переднего дифференциала и 2 упорных шайбы полуосевых шестерен переднего дифференциала № 1 с корпуса дифференциала.

7. СНИМИТЕ САЛЬНИК ПЕРЕДНЕГО КАРТЕРА ТРАНСМИССИИ В БЛОКЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ

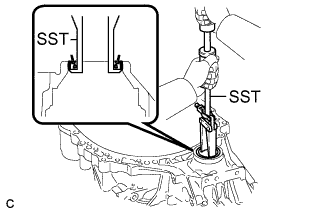

С помощью SST извлеките сальник переднего картера трансмиссии из кожуха трансмиссии.
SST
09308-00010

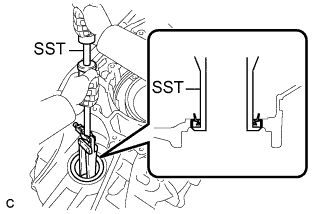

8. СНИМИТЕ САЛЬНИК КАРТЕРА ТРАНСМИССИИ В БЛОКЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ

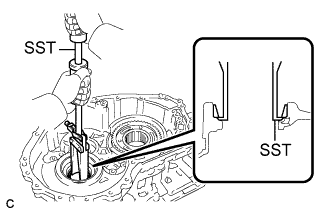

С помощью SST извлеките сальник картера трансмиссии из картера трансмиссии.
SST
09308-00010
