  1. ПРОВЕРЬТЕ БОКОВОЙ ЗАЗОР ПОЛУОСЕВОЙ ШЕСТЕРНИ ДИФФЕРЕНЦИАЛА

Корпус Дифференциала -- Проверка



1. ПРОВЕРЬТЕ БОКОВОЙ ЗАЗОР ПОЛУОСЕВОЙ ШЕСТЕРНИ ДИФФЕРЕНЦИАЛА


    Camry ASV50 GSV50 ACV51

  1. Зажмите корпус дифференциала в тисках между алюминиевыми пластинами.

    ПРИМЕЧАНИЕ:
    Не затягивайте тиски слишком сильно.

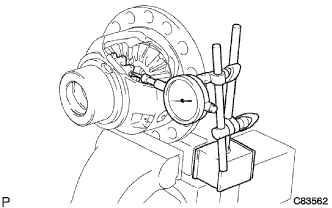

  1. Установите индикатор часового типа на зубец полуосевой шестерни под прямым углом.

  1. Удерживая ведущую шестерню в корпусе дифференциала, измерьте боковой зазор полуосевой шестерни.

    Номинальный боковой зазор:
    0,05 - 0,15 мм (0,00197 - 0,00591 дюйма)
    Толщина упорной шайбы
    Толщина
    		Толщина
    1,50 мм (0,0591 дюйма)
    		1,75 мм (0,0689 дюйма)
    1,55 мм (0,0610 дюйма)
    		1,80 мм (0,0709 дюйма)
    1,60 мм (0,0630 дюйма)
    		1,85 мм (0,0728 дюйма)
    1,65 мм (0,0650 дюйма)
    		1,90 мм (0,0748 дюйма)
    1,70 мм (0,0669 дюйма)
    		-
    Если боковой зазор превышает максимально допустимый, подберите другую упорную шайбу полуосевой шестерни.
