СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN - Прекращение обмена данными с ЭБУ сертификации


ОПИСАНИЕ


Неисправность
Признак
Неисправный участок
Прекращение обмена данными с ЭБУ сертификации
Выполняется любое из следующих условий:
  1. На экране "Communication Bus Check" (проверка шин передачи данных) портативного диагностического прибора не отображается "Certification (Smart)" (сертификация (интеллектуальная)) (Нажмите здесь).
  2. Выводимые коды DTC системы передачи данных (начинающиеся на U) соответствуют "Режиму прекращения обмена данными с ЭБУ сертификации" в "Таблице комбинаций кодов DTC" (Нажмите здесь)
  1. Вспомогательная шина или разъем ЭБУ электронного ключа зажигания (ЭБУ сертификации)
  2. Цепь питания ЭБУ электронного ключа зажигания (ЭБУ сертификации в сборе)
  3. Цепь массы ЭБУ электронного ключа зажигания (ЭБУ сертификации)
  4. ЭБУ электронного ключа зажигания в сборе (ЭБУ сертификации)

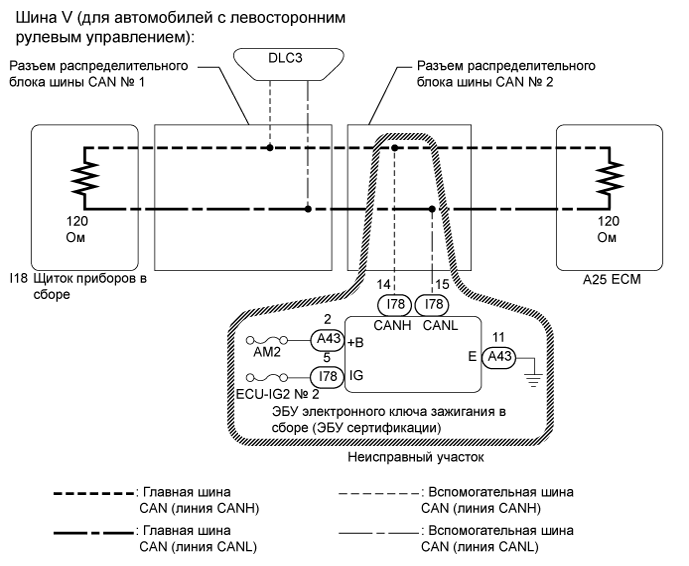

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can прекращение обмена данными с эбу сертификации


Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can прекращение обмена данными с эбу сертификации


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. Перед измерением сопротивления шины CAN, выключите зажигание и оставьте автомобиль в покое на 1 минуту или более, не трогая замок зажигания, другие переключатели и не открывая/закрывая двери. После этого, отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и перед измерением сопротивления оставьте автомобиль в покое на 1 минуту или более.
  2. После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).
  3. По причине того, что порядок диагностики важен для обеспечения правильной диагностики, начните с процедур поиска неисправностей в случае появления кодов DTC, относящихся к системе передачи данных CAN (Нажмите здесь).
  4. После ремонта выполните процедуру проверки кодов DTC и убедитесь, что коды DTC не выводятся снова.
  5. Процедура проверки кодов DTC: Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 20 с.
  6. После ремонта выполните проверку шины передачи данных и убедитесь, что отображаются все ЭБУ и датчики, подсоединенные к системе передачи данных CAN (Нажмите здесь).
УКАЗАНИЕ:
  1. Управление замком зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.
  2. Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.
1.ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ (ЭБУ СЕРТИФИКАЦИИ))

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.



    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can прекращение обмена данными с эбу сертификации

  1. Отсоедините разъем ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    I78-14 (CANH) - I78-15 (CANL)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		54 - 69 Ом
    Обозначения на рисунке
    *a
    		Вид сзади разъема со стороны жгута проводов
    (к ЭБУ электронного ключа зажигания в сборе (ЭБУ сертификации))


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ (ЭБУ СЕРТИФИКАЦИИ))
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)


    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can прекращение обмена данными с эбу сертификации

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    A43-11 (E) - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		Менее 1 Ом

  1. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Подключение диагностического прибора
    		Положение переключателя
    		Заданные условия
    A43-2 (+B) - масса
    		Замок зажигания в положении OFF (ВЫКЛ)
    		11 - 14 В
    I78-5 (IG) - масса
    		Зажигание включено
    		11 - 14 В
    Обозначения на рисунке
    *a
    		Вид сзади разъема со стороны жгута проводов
    (к ЭБУ электронного ключа зажигания в сборе (ЭБУ сертификации))


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)
OK

ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ (ЭБУ СЕРТИФИКАЦИИ)
