Система управления электрическими стеклоподъемниками не работает управление автоматическим подъемом / опусканием электрического стеклоподъемника двери водителя с помощью главного выключателя электрических стеклоподъемников. Camry ASV50

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ)

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (D-DOOR MOTOR)

ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ (ДЛЯ ДВЕРИ ВОДИТЕЛЯ)

ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (ФУНКЦИЮ АВТОМАТИЧЕСКОГО ПОДЪЕМА/ОПУСКАНИЯ)

ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ

ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (ФУНКЦИЮ АВТОМАТИЧЕСКОГО ПОДЪЕМА/ОПУСКАНИЯ)

ОПИСАНИЕ

УКАЗАНИЕ:

Когда неисправен импульсный датчик, встроенный в электродвигатель стеклоподъемника в сборе (двери со стороны водителя), система управления электрическими стеклоподъемниками переходит в аварийный режим. Функции дистанционного подъема/опускания и автоматического подъема/опускания в аварийном режиме не действуют. Тем не менее, окно можно закрыть, удерживая главный переключатель сети мультиплексной связи в положении автоматического подъема, а также открыть вручную, нажимая на главный переключатель сети мультиплексной связи.

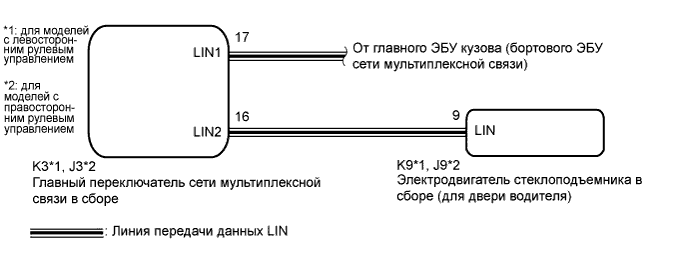

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

1. Система управления электрическими стеклоподъемниками использует шину передачи данных LIN. Выполните диагностику связи согласно указаниям раздела "Процедура поиска неисправностей" (Нажмите здесь). Приступать к диагностике системы управления электрическими стеклоподъемниками следует только после подтверждения нормальной работы системы передачи данных.

2. В случае замены электродвигателя стеклоподъемника в сборе (двери водителя) новым выполните инициализацию системы управления электрическими стеклоподъемниками (Нажмите здесь).


1. Подсоедините портативный диагностический прибор к DLC3.


2. Установите замок зажигания в положение ON (ВКЛ).


3. Включите портативный диагностический прибор.


4. Войдите в следующие меню: Body / Master switch / Data List.


5. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.



   Master Switch (главный переключатель сети мультиплексной связи в сборе)

   Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
   D Door P/W Auto SW	Сигнал переключателя автоматической системы управления электрическим стеклоподъемником двери со стороны водителя / ON или OFF	ON (ВКЛ): Переключатель автоматического управления электрическим стеклоподъемником двери водителя включен OFF (ВЫКЛ): Переключатель автоматического управления электрическим стеклоподъемником двери водителя не включен	-

   OK:

   На экране портативного диагностического прибора отображается ON (ВКЛ) или OFF (ВЫКЛ) в соответствии с положением переключателя.


1. Войдите в следующие меню: Body / D-Door Motor / Data List.


2. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.



   D-Door Motor (электродвигатель стеклоподъемника в сборе (для двери водителя))

   Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
   D Door P/W Auto SW	Сигнал переключателя автоматической системы управления электрическим стеклоподъемником двери со стороны водителя / ON или OFF	ON (ВКЛ): Переключатель автоматического управления электрическим стеклоподъемником двери водителя включен OFF (ВЫКЛ): Переключатель автоматического управления электрическим стеклоподъемником двери водителя не включен	-

   OK:

   На экране портативного диагностического прибора отображается ON (ВКЛ) или OFF (ВЫКЛ) в соответствии с положением переключателя.


1. Инициализируйте электродвигатель стеклоподъемника в сборе (со стороны водителя) (Нажмите здесь).


1. Убедитесь, что электрический стеклоподъемник двери со стороны водителя работает при задействовании функции автоматического подъема/опускания с помощью главного переключателя сети мультиплексной связи (Нажмите здесь).


OK:

Функция автоматического подъема/опускания стекла двери водителя работает нормально.

1. Замените главный переключатель сети мультиплексной связи в сборе (Нажмите здесь).


1. Убедитесь, что электрический стеклоподъемник двери со стороны водителя работает при задействовании функции автоматического подъема/опускания с помощью главного переключателя сети мультиплексной связи (Нажмите здесь).


OK:

Функция автоматического подъема/опускания стекла двери водителя работает нормально.
