СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ - Функция дистанционного подъема / опускания не работает


ОПИСАНИЕ

При включенном зажигании главный переключатель сети мультиплексной связи передает по линии связи LIN сигналы дистанционного подъема/опускания на каждый электродвигатель стеклоподъемника.

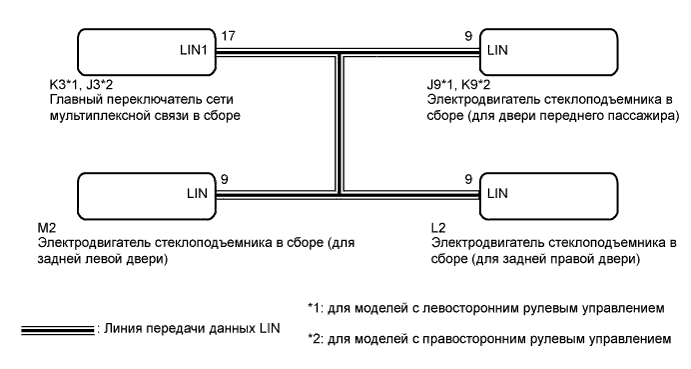

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Окна Стекла.Система Управления Электрическими Стеклоподъемниками.Система управления электрическими стеклоподъемниками функция дистанционного подъема / опускания не работает


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. Система управления электрическими стеклоподъемниками использует шину передачи данных LIN. Выполните диагностику связи согласно указаниям раздела "Процедура поиска неисправностей" (Нажмите здесь). Приступать к диагностике системы управления электрическими стеклоподъемниками следует только после подтверждения нормальной работы системы передачи данных.
  2. Если электродвигатель механизма стеклоподъемника заменялся на новый, инициализируйте систему управления электрическими стеклоподъемниками (Нажмите здесь).
1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (MAIN BODY)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Body / Main Body / Data List.

  1. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.

    Main Body (главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи))
    Информация на дисплее прибора
    		Измеряемая величина / диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    Communication P-Door Motor
    		Состояние соединения между электродвигателем стеклоподъемника в сборе (для двери переднего пассажира) и главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи) / OK или STOP
    		ОК: Связь в норме
    STOP: Связь прекращена
    		-
    Communication RR-Door Motor
    		Состояние соединения между электродвигателем стеклоподъемника в сборе (правой задней двери) и главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи) / OK или STOP
    		ОК: Связь в норме
    STOP: Связь прекращена
    		-
    Communication RL-Door Motor
    		Состояние соединения между электродвигателем стеклоподъемника в сборе (левой задней двери) и главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи) / OK или STOP
    		ОК: Связь в норме
    STOP: Связь прекращена
    		-
    Communication Master SW
    		Состояние соединения между главным переключателем сети мультиплексной связи и главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи) / OK или STOP
    		ОК: Связь в норме
    STOP: Связь прекращена
    		-
    OK:
    На экране портативного диагностического прибора отображается "OK".


NG
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ LIN" (См. раздел "Порядок поиска неисправностей") (Нажмите здесь)
OK


2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ)

  1. Войдите в следующие меню: Body / Master Switch / Data List.

  1. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.

    Master Switch (главный переключатель сети мультиплексной связи в сборе)
    Информация на дисплее прибора
    		Измеряемая величина / диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    P Door P/W Auto SW
    		Сигнал переключателя автоматического подъема/опускания электрического стеклоподъемника двери со стороны переднего пассажира / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Переключатель автоматического управления электрическим стеклоподъемником двери переднего пассажира включен
    OFF (ВЫКЛ): Переключатель автоматического управления электрическим стеклоподъемником двери переднего пассажира не включен
    		-
    RR Door P/W Auto SW
    		Сигнал переключателя автоматического подъема/опускания электрического стеклоподъемника правой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Переключатель автоматического управления электрическим стеклоподъемником правой задней двери включен
    OFF (ВЫКЛ): Переключатель автоматического управления электрическим стеклоподъемником правой задней двери не включен
    		-
    RL Door P/W Auto SW
    		Сигнал переключателя автоматического подъема/опускания электрического стеклоподъемника левой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Переключатель автоматического управления электрическим стеклоподъемником левой задней двери включен
    OFF (ВЫКЛ): Переключатель автоматического управления электрическим стеклоподъемником левой задней двери не включен
    		-
    P Door P/W Up SW
    		Сигнал переключателя ручного подъема электрического стеклоподъемника двери переднего пассажира / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Переключатель ручного подъема электрического стеклоподъемника двери переднего пассажира включен
    OFF (ВЫКЛ): Переключатель ручного подъема электрического стеклоподъемника двери переднего пассажира не включен
    		-
    RR Door P/W up switch
    		Сигнал переключателя ручного подъема электрического стеклоподъемника правой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Переключатель ручного подъема электрического стеклоподъемника правой задней двери включен
    OFF (ВЫКЛ): Переключатель ручного подъема электрического стеклоподъемника правой задней двери не включен
    		-
    RL Door P/W up switch
    		Сигнал переключателя ручного подъема электрического стеклоподъемника левой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Переключатель ручного подъема электрического стеклоподъемника левой задней двери включен
    OFF (ВЫКЛ): Переключатель ручного подъема электрического стеклоподъемника левой задней двери не включен
    		-
    P Door P/W Down SW
    		Сигнал переключателя ручного опускания электрического стеклоподъемника двери переднего пассажира / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Переключатель ручного опускания электрического стеклоподъемника двери переднего пассажира включен
    OFF (ВЫКЛ): Переключатель ручного опускания электрического стеклоподъемника двери переднего пассажира не включен
    		-
    RR Door P/W Down SW
    		Сигнал переключателя ручного опускания электрического стеклоподъемника правой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Переключатель ручного опускания электрического стеклоподъемника правой задней двери включен
    OFF (ВЫКЛ): Переключатель ручного опускания электрического стеклоподъемника правой задней двери не включен
    		-
    RL Door P/W Down SW
    		Сигнал переключателя ручного опускания электрического стеклоподъемника левой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Переключатель ручного опускания электрического стеклоподъемника левой задней двери включен
    OFF (ВЫКЛ): Переключатель ручного опускания электрического стеклоподъемника левой задней двери не включен
    		-
    Window Lock Switch Status
    		Сигнал выключателя блокировки электрических стеклоподъемников / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Выключатель блокировки стеклоподъемников находится в положении блокировки
    OFF (ВЫКЛ): Выключатель блокировки стеклоподъемников находится в положении разблокировки
    		-
    OK:
    На экране портативного диагностического прибора отображается ON (ВКЛ) или OFF (ВЫКЛ) в соответствии с положением переключателя.
    Результат:
    Результат
    		Следующий шаг
    NG
    		А
    OK (функция дистанционного подъема / опускания электрического стеклоподъемника двери со стороны переднего пассажира не действует)
    		B
    OK (функция дистанционного подъема / опускания электрического стеклоподъемника левой задней двери не действует)
    		C
    OK (функция дистанционного подъема / опускания электрического стеклоподъемника правой задней двери не действует)
    		C


B
ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (ДЛЯ ДВЕРИ ПЕРЕДНЕГО ПАССАЖИРА) (Нажмите здесь)

C
ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (ПРАВОЙ ЗАДНЕЙ ДВЕРИ ИЛИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ) (Нажмите здесь)
А

ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (Нажмите здесь)
