Система дистанционной блокировки дверей (для моделей с интеллектуальной системой посадки и запуска) отсутствует обратная связь. Camry ASV50

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (В РЕЖИМЕ ОБРАТНОЙ СВЯЗИ)

ПРОВЕРКА ФУНКЦИЙ СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ДАТЧИК РАЗБЛОКИРОВКИ ДВЕРИ)

ПРОВЕРЬТЕ ФУНКЦИЮ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ В РЕЖИМЕ ОБРАТНОЙ СВЯЗИ

ВЫПОЛНИТЕ ПРОВЕРКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЗУММЕРА СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗУММЕР СИСТЕМЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)

ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

ЗАМЕНИТЕ ЗУММЕР СИСТЕМЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

ПРОВЕРЬТЕ РАБОТУ ЗУММЕРА СИСТЕМЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

РАБОТА КОНТРОЛЬНЫХ ЛАМП АВАРИЙНОЙ СИГНАЛИЗАЦИИ

ОПИСАНИЕ

1. *: для моделей с функцией обратной связи зуммера системы дистанционной блокировки дверей

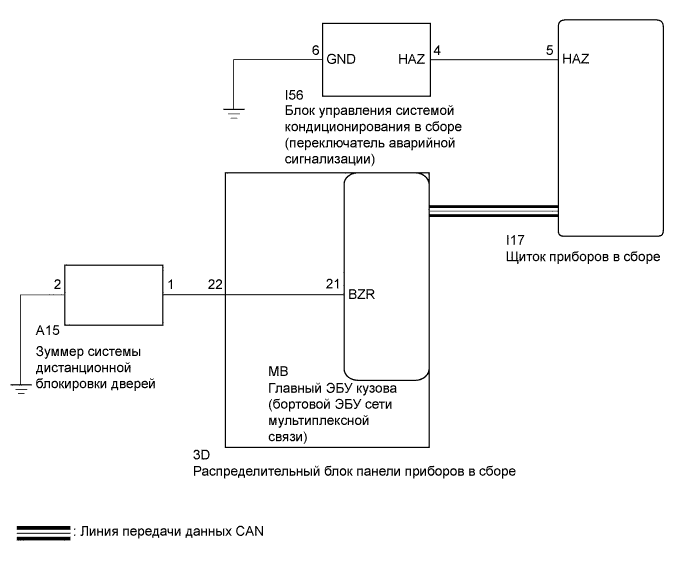

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

Система дистанционной блокировки дверей использует систему передачи данных CAN. Сначала убедитесь в отсутствии неисправностей системы передачи данных CAN. См. раздел "Процедура поиска неисправностей" (стр. Нажмите здесь).

1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG).


3. Включите портативный диагностический прибор.


4. Войдите в следующие меню: Body / Main Body / Utility / Customize / Wireless Door Lock.


5. Проверьте состояние в соответствии с таблицей ниже.



   Дисплей	Значение по умолчанию	Описание	Настройка	Соответствующий ЭБУ
   Hazard Answer Back	ON (ВКЛ)	Если заблокировать двери при помощи пульта дистанционного управления, фонари аварийной сигнализации мигнут однократно. Если разблокировать двери при помощи пульта дистанционного управления, фонари аварийной сигнализации мигнут дважды.	OFF (ВЫКЛ) или ON (ВКЛ)	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
   Wireless Buzzer Resp*	ON (ВКЛ)	Звуковая обратная связь системы дистанционной блокировки дверей	OFF (ВЫКЛ) или ON (ВКЛ)	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
   Wireless Buzzer Vol*	Level 5 (уровень 6)	Громкость зуммера системы дистанционной блокировки дверей	Level 7, Level 6, Level 5, Level 4, Level 3, Level 2, Level 1 or Level 0	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

   1. *: для моделей с функцией обратной связи зуммера системы дистанционной блокировки дверей


   Результат:

   Результат	Перейти к
   Два параметра имеют значение ON (ВКЛ), а третий – любое, кроме кроме Level 0	А
   Любой параметр имеет значение OFF (ВЫКЛ) или Level 0	B

1. Проверьте работу функции дистанционной блокировки дверей при помощи передатчика электронного ключа (Нажмите здесь).


   Результат:

   Результат	Следующий шаг
   Дистанционная блокировка/разблокировка дверей работает нормально.	А
   Функция блокировки/разблокировки системы дистанционного управления замками дверей не работает должным образом.	B

1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG).


3. Включите портативный диагностический прибор.


4. Войдите в следующие меню: Body / Main Body / Data List.


5. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.



   Main Body (главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи))

   Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
   FR Door Lock Pos	Сигнал датчика разблокировки правой передней двери / LOCK (ЗАБЛОКИР) или UNLOCK (РАЗБЛОКИР)	LOCK: Правая передняя дверь заблокирована UNLOCK: Правая передняя дверь разблокирована	-
   FL Door Lock Pos	Сигнал датчика разблокировки левой передней двери / LOCK (ЗАБЛОКИР) или UNLOCK (РАЗБЛОКИР)	LOCK: Левая передняя дверь заблокирована UNLOCK: Левая передняя дверь разблокирована	-
   RR-Door Lock Pos SW*1	Сигнал датчика разблокировки правой и левой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Правая или левая задняя дверь разблокирована OFF (ВЫКЛ): Правая и левая задние двери заблокированы	-
   RL-Door Lock Pos SW*2	Сигнал датчика разблокировки правой и левой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Правая или левая задняя дверь разблокирована OFF (ВЫКЛ): Правая и левая задние двери заблокированы	-

   1. *1: При проверке RR- Door Lock Pos SW левая задняя дверь должна быть заперта.

   2. *2: При проверке RL- Door Lock Pos SW правая задняя дверь должна быть заперта.


   OK:

   Данные на экране портативного диагностического прибора должны изменяться в зависимости от операции блокировки дверей в соответствии со следующей таблицей.


   Результат:

   Результат	Следующий шаг
   OK	А
   NG (для двери водителя)	B
   NG (со стороны переднего пассажира)	C
   NG (для левой задней двери)	D
   NG (для левой задней двери)	E

1. Проверьте работу дистанционного управления в режиме обратной связи при помощи передатчика электронного ключа (Нажмите здесь).


   Результат:

   Результат	Следующий шаг
   Отсутствует только сигнал обратной связи от зуммера системы дистанционного управления замками дверей.*	А
   Отсутствует только сигнал обратной связи от контрольных ламп аварийного состояния.	B

   1. *: для моделей с функцией обратной связи зуммера системы дистанционной блокировки дверей


1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG).


3. Включите портативный диагностический прибор.


4. Войдите в следующие меню: Body / Main Body / Active Test.


5. В соответствии с указаниями на дисплее портативного диагностического прибора выполните диагностику в режиме Active Test.



   Main Body (главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи))

   Информация на дисплее прибора	Испытываемое устройство	Диапазон регулирования	Замечание по диагностике
   Wireless Buzzer	Зуммер системы дистанционной блокировки дверей	OFF (ВЫКЛ) / ON (ВКЛ)	-

   Результат:

   Результат	Следующий шаг
   Зуммер системы дистанционной блокировки дверей не срабатывает.	А
   Зуммер системы дистанционного управления замками дверей срабатывает.	B

1. Отсоедините разъем A15 зуммера системы дистанционного управления и разъем 3D распределительного блока панели приборов.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   A15-1 - 3D-22	Всегда	Менее 1 Ом
   A15-2 - масса	Всегда	Менее 1 Ом
   A15-1 - масса	Всегда	10 кОм или более

1. Снимите распределительный блок панели приборов в сборе (Нажмите здесь).

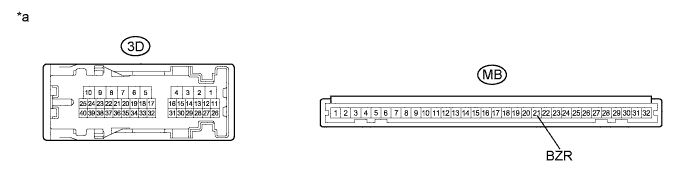

   Обозначения на рисунке

   *a

   Устройство с неподсоединенным жгутом проводов (Распределительный блок панели приборов в сборе)

   -

   -

2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   3D-22 - MB-21 (BZR)	Всегда	Менее 1 Ом

1. Временно замените зуммер системы дистанционной блокировки дверей новым (Нажмите здесь).


1. Проверьте работу дистанционного управления в режиме обратной связи (Нажмите здесь).


   OK:

   Функция дистанционной обратной связи работает нормально.


1. Убедитесь в том, что контрольные лампы аварийной сигнализации мигают при нажатии выключателя аварийной сигнализации.


   OK:

   Сигнал контрольной лампы аварийной сигнализации в норме.
