Конденсатор снятие. Camry ASV50

Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Система Отопления Кондиционирования. Camry ASV50 GSV50 ACV51

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

  2. СОБЕРИТЕ ХЛАДАГЕНТ ИЗ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

  3. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  4. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ

  5. СНИМИТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ (для моделей с 2GR-FE)

  6. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ (для моделей с 1AZ-FE)

  7. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ (для моделей с 2AR-FE)

  8. СНЯТЬ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 2 (для моделей с 2GR-FE)

  9. СНЯТЬ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 1 (для моделей с 2GR-FE)

  10. СНИМИТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК СИСТЕМЫ ОХЛАЖДЕНИЯ В СБОРЕ (для моделей с 1AZ-FE)

  11. СНИМИТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК СИСТЕМЫ ОХЛАЖДЕНИЯ В СБОРЕ (для моделей с 2AR-FE)

  12. СНИМИТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК СИСТЕМЫ ОХЛАЖДЕНИЯ В СБОРЕ (для моделей с 2GR-FE)

  13. СНИМИТЕ ЗАМОК КАПОТА В СБОРЕ (для моделей с левосторонним рулевым управлением)

  14. СНИМИТЕ ЗАМОК КАПОТА В СБОРЕ (для моделей с правосторонним рулевым управлением)

  15. СНИМИТЕ ВЕРХНИЙ КРОНШТЕЙН РАДИАТОРА (для моделей с 1AZ-FE)

  16. СНИМИТЕ ВЕРХНИЙ КРОНШТЕЙН РАДИАТОРА (для моделей с 2AR-FE)

  17. СНИМИТЕ ВЕРХНИЙ КРОНШТЕЙН РАДИАТОРА (для моделей с 2GR-FE)

  18. СНИМИТЕ ЛЕВЫЙ БОКОВОЙ ОТРАЖАТЕЛЬ РАДИАТОРА

  19. СНИМИТЕ ПРАВЫЙ БОКОВОЙ ОТРАЖАТЕЛЬ РАДИАТОРА

  20. ОТСОЕДИНИТЕ ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ НА ВЫХОДЕ КОМПРЕССОРА № 1

  21. ОТСОЕДИНИТЕ ТРУБКУ И ОБВЯЗКУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ

  22. СНИМИТЕ КОНДЕНСАТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ

Конденсатор -- Снятие



1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРИМЕЧАНИЕ:
После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).


2. СОБЕРИТЕ ХЛАДАГЕНТ ИЗ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

  1. Установите выключатель системы кондиционирования в положение ON (ВКЛ).

  1. Включите на 10 минут кондиционер с температурой, установленной на 25°C (77°F), и вентилятором, вращающимся на низких оборотах, для прогона хладагента через систему. В результате большая часть компрессорного масла из разных узлов системы кондиционирования собирается в компрессоре системы кондиционирования.

  1. Выключите зажигание.

  1. Соберите хладагент из системы кондиционирования с помощью установки регенерации хладагента.



3. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).


4. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ
(Нажмите здесь)


5. СНИМИТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ (для моделей с 2GR-FE)


6. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ (для моделей с 1AZ-FE)


    Camry ASV50 GSV50 ACV51

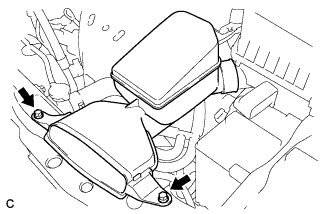

  1. Выверните 2 болта и снимите входной патрубок воздушного фильтра в сборе.



7. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ (для моделей с 2AR-FE)


    Camry ASV50 GSV50 ACV51

  1. Выверните 2 болта и снимите входной патрубок воздушного фильтра в сборе.



8. СНЯТЬ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 2 (для моделей с 2GR-FE)


    Camry ASV50 GSV50 ACV51

  1. Отсоедините 2 зажима жгута проводов и зажим вакуумного шланга.

  1. Выверните 2 болта и снимите входной патрубок воздушного фильтра № 2.



9. СНЯТЬ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 1 (для моделей с 2GR-FE)


    Camry ASV50 GSV50 ACV51

  1. Освободите штифт и снимите входной патрубок воздушного фильтра № 1.



10. СНИМИТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК СИСТЕМЫ ОХЛАЖДЕНИЯ В СБОРЕ (для моделей с 1AZ-FE)


    Camry ASV50 GSV50 ACV51

  1. Отсоедините шланг расширительного бачка системы охлаждения.

  1. Выверните 2 болта и снимите расширительный бачок системы охлаждения в сборе.



11. СНИМИТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК СИСТЕМЫ ОХЛАЖДЕНИЯ В СБОРЕ (для моделей с 2AR-FE)


    Camry ASV50 GSV50 ACV51

  1. Отсоедините шланг расширительного бачка системы охлаждения.

  1. Выверните 2 болта и снимите расширительный бачок системы охлаждения в сборе.



12. СНИМИТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК СИСТЕМЫ ОХЛАЖДЕНИЯ В СБОРЕ (для моделей с 2GR-FE)


    Camry ASV50 GSV50 ACV51

  1. Отсоедините шланг расширительного бачка системы охлаждения.

  1. Выверните 2 болта и снимите расширительный бачок системы охлаждения в сборе.



13. СНИМИТЕ ЗАМОК КАПОТА В СБОРЕ (для моделей с левосторонним рулевым управлением)


    Camry ASV50 GSV50 ACV51.Система Отопления Кондиционирования.Система Кондиционирования.Конденсатор снятие

  1. С помощью отвертки снимите колпачок гайки замка капота.

    Обозначения на рисунке
    *1
    		Защитная клейкая лента
    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


    Camry ASV50 GSV50 ACV51

  1. Отсоедините разъем.



    Camry ASV50 GSV50 ACV51.Система Отопления Кондиционирования.Система Кондиционирования.Конденсатор снятие

  1. Выверните 2 болта и болт замка капота.

    Обозначения на рисунке
    *1
    		Болт замка капота


    Camry ASV50 GSV50 ACV51

  1. Отсоедините трос управления замком капота в сборе и снимите замок капота в сборе.



14. СНИМИТЕ ЗАМОК КАПОТА В СБОРЕ (для моделей с правосторонним рулевым управлением)


    Camry ASV50 GSV50 ACV51.Система Отопления Кондиционирования.Система Кондиционирования.Конденсатор снятие

  1. С помощью отвертки снимите колпачок гайки замка капота.

    Обозначения на рисунке
    *1
    		Защитная клейкая лента
    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


    Camry ASV50 GSV50 ACV51

  1. Отсоедините разъем.



    Camry ASV50 GSV50 ACV51.Система Отопления Кондиционирования.Система Кондиционирования.Конденсатор снятие

  1. Выверните 2 болта и болт замка капота.

    Обозначения на рисунке
    *1
    		Болт замка капота


    Camry ASV50 GSV50 ACV51

  1. Отсоедините трос управления замком капота в сборе и снимите замок капота в сборе.



15. СНИМИТЕ ВЕРХНИЙ КРОНШТЕЙН РАДИАТОРА (для моделей с 1AZ-FE)


    Camry ASV50 GSV50 ACV51

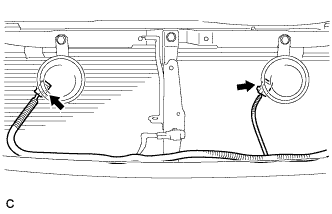

  1. Отсоедините 2 разъема.



    Camry ASV50 GSV50 ACV51

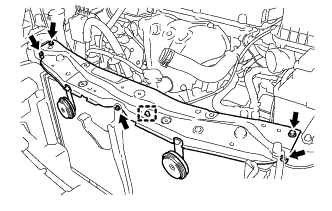

  1. Отсоедините зажим троса управления замком капота, выверните 5 болтов и снимите верхнюю опору радиатора.

  1. Снимите 2 подкладки кронштейна радиатора.



16. СНИМИТЕ ВЕРХНИЙ КРОНШТЕЙН РАДИАТОРА (для моделей с 2AR-FE)


    Camry ASV50 GSV50 ACV51

  1. Отсоедините 2 разъема.



    Camry ASV50 GSV50 ACV51.Система Отопления Кондиционирования.Система Кондиционирования.Конденсатор снятие

  1. Отсоедините зажим троса управления замком капота, выверните 5 болтов и снимите верхнюю опору радиатора.

    Обозначения на рисунке
    *A
    		Для моделей с правосторонним рулевым управлением:
    *B
    		Для моделей с левосторонним рулевым управлением:

  1. Снимите 2 подкладки кронштейна радиатора.



17. СНИМИТЕ ВЕРХНИЙ КРОНШТЕЙН РАДИАТОРА (для моделей с 2GR-FE)


    Camry ASV50 GSV50 ACV51

  1. Отсоедините 2 разъема.



    Camry ASV50 GSV50 ACV51

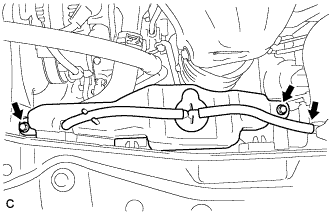

  1. Отсоедините зажим троса управления замком капота, выверните 5 болтов и снимите верхнюю опору радиатора.

  1. Снимите 2 подкладки кронштейна радиатора с радиатора в сборе



18. СНИМИТЕ ЛЕВЫЙ БОКОВОЙ ОТРАЖАТЕЛЬ РАДИАТОРА


    Camry ASV50 GSV50 ACV51

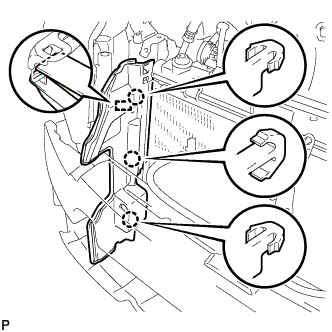

  1. Освободите 3 захвата и направляющую, и снимите левый боковой отражатель радиатора.



19. СНИМИТЕ ПРАВЫЙ БОКОВОЙ ОТРАЖАТЕЛЬ РАДИАТОРА


    Camry ASV50 GSV50 ACV51

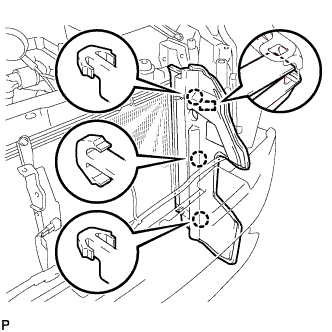

  1. Освободите 3 захвата и направляющую, и снимите правый боковой отражатель радиатора.



20. ОТСОЕДИНИТЕ ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ НА ВЫХОДЕ КОМПРЕССОРА № 1


    Camry ASV50 GSV50 ACV51

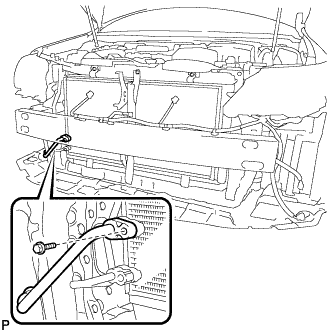

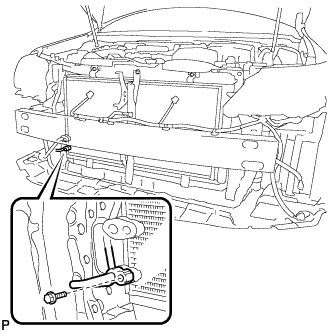

  1. Выверните болт и отсоедините трубопровод высокого давления № 1 на выходе компрессора от конденсатора.

  1. Снимите кольцевое уплотнение с трубопровода № 1 высокого давления на выходе компрессора.

    ПРИМЕЧАНИЕ:
    Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.


21. ОТСОЕДИНИТЕ ТРУБКУ И ОБВЯЗКУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Выверните болт и отсоедините трубку и обвязку системы кондиционирования в сборе от конденсатора.

  1. Снимите кольцевое уплотнение с трубки и обвязки системы кондиционирования в сборе.

    ПРИМЕЧАНИЕ:
    Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.


22. СНИМИТЕ КОНДЕНСАТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ


    Camry ASV50 GSV50 ACV51

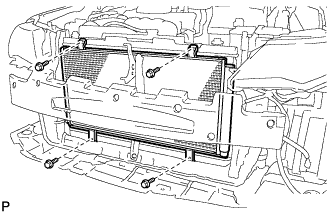

  1. Выверните 4 болта.



    Camry ASV50 GSV50 ACV51

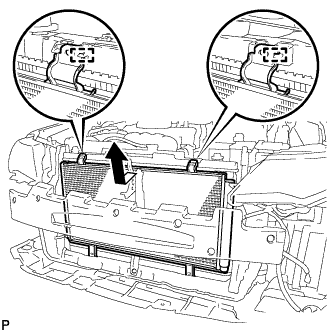

  1. Освободите 2 направляющих и снимите конденсатор системы кондиционирования в сборе, как показано на рисунке.
