Компрессор (Для Моделей С 1Az-Fe) -- Снятие |
| 1. СОБРАТЬ ХЛАДАГЕНТ ИЗ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ |
Установите выключатель системы кондиционирования в положение ON (ВКЛ).
Включите на 10 минут кондиционер с температурой, установленной на 25°C (77°F), и вентилятором, вращающимся на низких оборотах, для прогона хладагента через систему. В результате большая часть компрессорного масла из разных узлов системы кондиционирования собирается в компрессоре системы кондиционирования.
Выключите зажигание.
Соберите хладагент из системы кондиционирования с помощью установки регенерации хладагента.
| 2. СНИМИТЕ РАДИАТОР В СБОРЕ |
| 3. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ |
| 4. ОТСОЕДИНИТЕ ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ НА ВЫХОДЕ КОМПРЕССОРА № 1 |

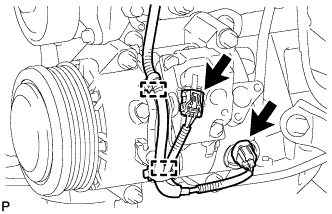

Отсоедините 2 разъема.
 |
Расцепите 2 зажима.

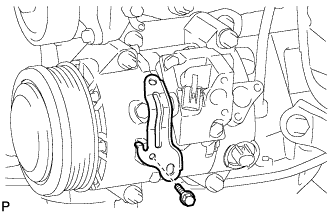

Выверните болт и снимите кронштейн.
 |
Выверните болт и отсоедините трубопровод высокого давления № 1 на выходе компрессора от компрессора и шкива.
 |
Снимите кольцевое уплотнение с трубопровода № 1 высокого давления на выходе компрессора.
- ПРИМЕЧАНИЕ:
- Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.
| 5. ОТСОЕДИНИТЕ ТРУБОПРОВОД НИЗКОГО ДАВЛЕНИЯ КОНДИЦИОНЕРА № 1 |

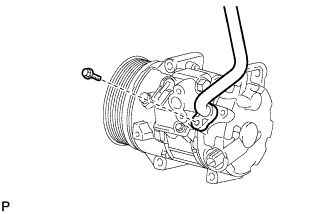

Выверните болт и отсоедините трубопровод низкого давления № 1 на выходе компрессора от компрессора и шкива.
 |
Снимите кольцевое уплотнение с трубопровода низкого давления кондиционера № 1.
- ПРИМЕЧАНИЕ:
- Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.
| 6. СНИМИТЕ КОМПРЕССОР СО ШКИВОМ В СБОРЕ |

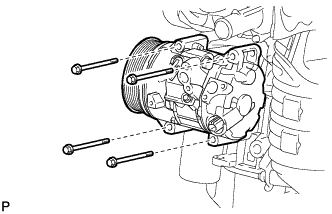

Выверните 4 болта и снимите компрессор в сборе со шкивом.
 |
