Компрессор (для моделей с 2ar-fe) снятие. Camry ASV50

Установите выключатель системы кондиционирования в положение ON (ВКЛ).

Включите на 10 минут кондиционер с температурой, установленной на 25°C (77°F), и вентилятором, вращающимся на низких оборотах, для прогона хладагента через систему. В результате большая часть компрессорного масла из разных узлов системы кондиционирования собирается в компрессоре системы кондиционирования.

Выключите зажигание.

Соберите хладагент из системы кондиционирования с помощью установки регенерации хладагента.

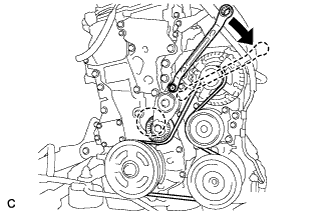

Установите гаечный ключ на шестигранный участок натяжителя ремня, как показано на рисунке, поверните натяжитель ремня по часовой стрелке и снимите поликлиновой ремень.

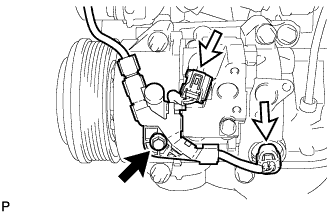

Выверните болт.

Отсоедините 2 разъема.

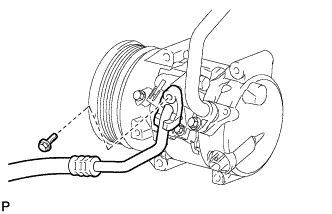

Выверните болт и отсоедините трубопровод высокого давления № 1 на выходе компрессора от компрессора и шкива.

Снимите кольцевое уплотнение с трубопровода № 1 высокого давления на выходе компрессора.

ПРИМЕЧАНИЕ:

Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.

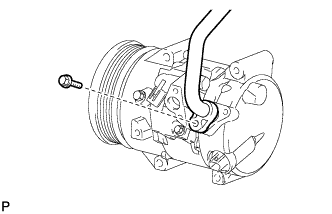

Выверните болт и отсоедините трубопровод низкого давления № 1 на выходе компрессора от компрессора и шкива.

Снимите кольцевое уплотнение с трубопровода низкого давления кондиционера № 1.

ПРИМЕЧАНИЕ:

Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.

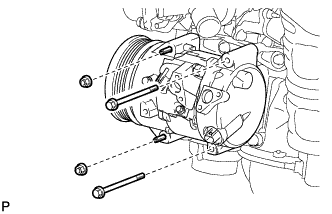

Выверните 2 болта и отверните 2 гайки.

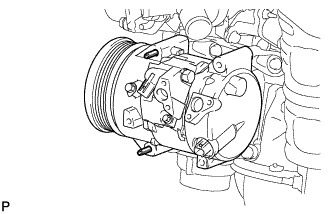

С помощью торцевого ключа со сменной головкой "Torx" (E8), выверните 2 резьбовые шпильки и снимите компрессор со шкивом в сборе.

УКАЗАНИЕ:

Снимите компрессор и шкив с автомобиля, не извлекая шпильки из компрессора со шкивом.
