dtc b1622/81 - нарушение связи с правым боковым датчиком системы srs. Camry ASV50

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ТЕКУЩИЕ КОДЫ DTC

Проверьте архивные коды DTC

ПРОВЕРЬТЕ РАЗЪЕМЫ

ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА ОБРЫВ)

ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ)

ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+)

ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)

ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА ОБРЫВ)

ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ)

ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+)

ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)

ПРОВЕРЬТЕ ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS

ПРОВЕРЬТЕ ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS № 2 В СБОРЕ

ПРОВЕРЬТЕ РАЗЪЕМЫ

ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА ОБРЫВ)

ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ)

ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+)

ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)

ПРОВЕРЬТЕ ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS

ПРОВЕРЬТЕ ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS № 2 В СБОРЕ

ПРОВЕРЬТЕ ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS

DTC B1622/81 - Нарушение связи с правым боковым датчиком системы SRS

DTC B1623/81 Не завершена инициализация правого бокового датчика системы SRS

DTC B1632/81 Нарушение связи с правым задним датчиком системы SRS

DTC B1633/81 Не завершена инициализация правого заднего датчика системы SRS

DTC B1642/81 Нарушение связи с шиной правого бокового вспомогательного датчика

DTC B1643/81 Не завершена инициализация шины правого бокового вспомогательного датчика

ОПИСАНИЕ

Цепь правого бокового датчика системы SRS (для определения необходимости активации подушки безопасности правого переднего сиденья, подушки безопасности правого заднего сиденья, правой подушки безопасности занавесочного типа и правого переднего ремня с катушкой и преднатяжителем в сборе) включает в себя центральный блок управления системы SRS, правый боковой датчик системы SRS и правый боковой датчик системы SRS № 2.
Правый боковой датчик системы SRS в сборе и правый боковой датчик системы SRS № 2 в сборе регистрируют удары, которым подвергается автомобиль, и передают сигналы в блок управления системы SRS, который определяет, следует или нет развертывать подушку безопасности.
Эти коды DTC регистрируются при обнаружении неисправности в цепи правого бокового датчика системы SRS.

№ DTC	Условие обнаружения DTC	Неисправный участок
B1622/81 B1623/81 B1632/81 B1633/81 B1642/81 B1643/81	Блок управления системы SRS получает сигнал короткого замыкания, сигнал обрыва, сигнал короткого замыкания на массу или на B+ в цепи правого бокового датчика системы SRS. Неисправность правого бокового датчика системы SRS в сборе Неисправность правого бокового датчика системы SRS в сборе № 2 Неисправность блока управления системы SRS	Напольный провод № 2 Правый боковой датчик системы SRS в сборе Правый боковой датчик системы SRS в сборе № 2 Блок управления системы SRS

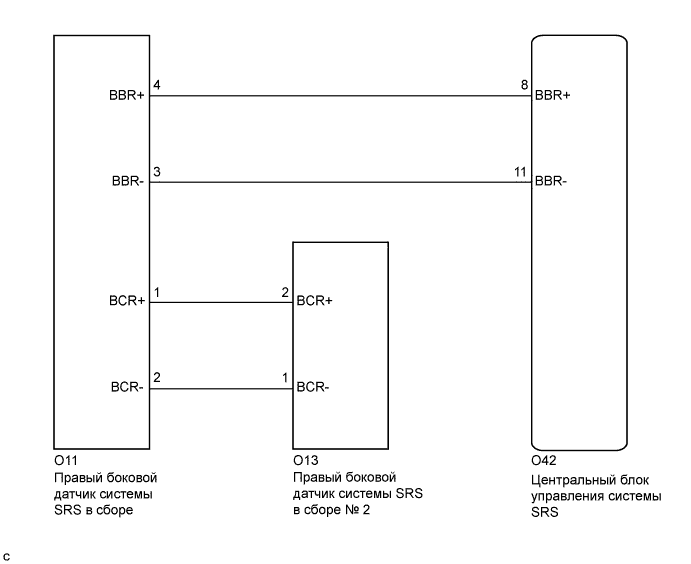

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).

1.ПРОВЕРЬТЕ ТЕКУЩИЕ КОДЫ DTC

1. Проверьте текущие коды DTC (Нажмите здесь).


   Результат:

   Результат	Следующий шаг
   Выводятся текущие коды DTC B1623 или B1643.	А
   Выводятся текущие коды DTC B1642 или 81.	B
   Выводятся текущие коды DTC B1632 или B1633.	C
   Выводится текущий код DTC B1622.	D
   Текущие DTC B1622, B1623, B1632, B1633, B1642, B1643 и 81 не выводятся.	E

   УКАЗАНИЕ:

   1. При выключении и включении зажигания диагностические коды неисправности DTC, указывающие на ошибки обмена данными, будут заменены на коды DTC, указывающие на ошибки инициализации.

   2. На этом этапе могут выводиться коды, отличные от текущих DTC B1622, B1623, B1632, B1633, B1642, B1643 или 81, однако они не связаны с данной проверкой.


B	Перейдите к шагу 3
C	Перейдите к шагу 14
D	Перейдите к шагу 21
E	ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)

А

2.Проверьте архивные коды DTC

1. Проверьте архивные коды DTC (Нажмите здесь).


   Результат:

   Результат	Перейти к
   Архивные коды DTC B1622 и B1632 не выводятся.	А
   Выводится архивный код DTC B1632.	B
   Выводится архивный код DTC B1622.	C

   УКАЗАНИЕ:

   На этом этапе могут выводиться коды, отличные от архивных кодов DTC B1622 и B1632, однако они не связаны с данной проверкой.

B	Перейдите к шагу 14
C	Перейдите к шагу 21

А

3.ПРОВЕРЬТЕ РАЗЪЕМЫ

1. Выключите зажигание.


2. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


   ПРЕДОСТЕРЕЖЕНИЕ:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

3. Проверьте правильность подключения разъемов к блоку управления системы SRS в сборе, правому боковому датчику системы SRS в сборе и правому боковому датчику системы SRS № 2 в сборе.


   OK:

   Разъемы подсоединены должным образом.


   УКАЗАНИЕ:

   Если разъемы подсоединены ненадежно, подсоедините их и перейдите к следующей проверке.

4. Отсоедините разъемы от блока управления системы SRS в сборе, правого бокового датчика системы SRS в сборе и правого бокового датчика системы SRS № 2 в сборе.


5. Убедитесь, что контакты разъемов не повреждены.


   OK:

   Контакты не деформированы и не повреждены.


NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

OK

4.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА ОБРЫВ)

1. С помощью технологического провода соедините контакты 8 (BBR+) и 11 (BBR-) разъема В.


   ПРИМЕЧАНИЕ:

   При подсоединении не следует вставлять технологический провод в контакт разъема с усилием.

2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   O11-4 (BBR+) - O11-3 (BBR-)	Всегда	Менее 1 Ом

3. Отсоедините технологический провод от разъема В.

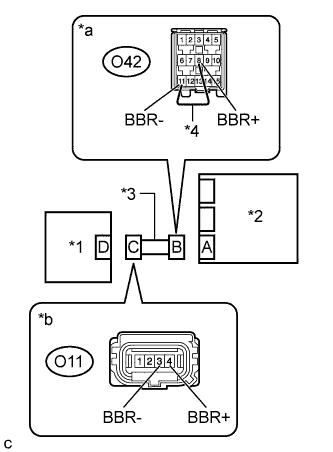

   Обозначения на рисунке

   *1	Правый боковой датчик системы SRS в сборе
   *2	Блок управления системы SRS
   *3	Напольный провод № 2
   *4	Технологический провод
   *a	Вид спереди разъема со стороны жгута проводов: (блок управления системы SRS)
   *b	Вид спереди разъема со стороны жгута проводов: (к правому боковому датчику системы SRS)

NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

OK

5.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ)

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   O11-4 (BBR+) - O11-3 (BBR-)	Всегда	1 МОм или более

   Обозначения на рисунке

   *1	Правый боковой датчик системы SRS в сборе
   *2	Блок управления системы SRS
   *3	Напольный провод № 2
   *a	Вид спереди разъема со стороны жгута проводов: (к правому боковому датчику системы SRS)

NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

OK

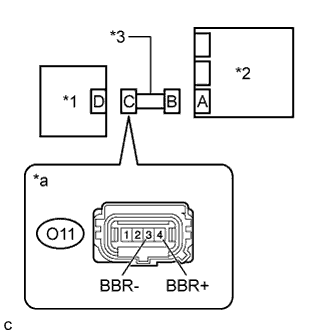

6.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+)

1. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.


2. Установите замок зажигания в положение ON (ВКЛ).


3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   O11-4 (BBR+) - масса	Зажигание включено	Менее 1 В
   O11-3 (BBR-) - масса	Зажигание включено	Менее 1 В

4. Выключите зажигание.


5. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


   ПРЕДОСТЕРЕЖЕНИЕ:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

   Обозначения на рисунке

   *1	Правый боковой датчик системы SRS в сборе
   *2	Блок управления системы SRS
   *3	Напольный провод № 2
   *a	Вид спереди разъема со стороны жгута проводов: (к правому боковому датчику системы SRS)

NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

OK

7.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   O11-4 (BBR+) - масса	Всегда	1 МОм или более
   O11-3 (BBR-) - масса	Всегда	1 МОм или более

   Обозначения на рисунке

   *1	Правый боковой датчик системы SRS в сборе
   *2	Блок управления системы SRS
   *3	Напольный провод № 2
   *a	Вид спереди разъема со стороны жгута проводов: (к правому боковому датчику системы SRS)

NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

OK

8.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА ОБРЫВ)

1. С помощью технологического провода соедините контакты 2 (BCR+) и 1 (BCR-) разъема "C".


   ПРИМЕЧАНИЕ:

   При подсоединении не следует вставлять технологический провод в контакт разъема с усилием.

2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   O11-1 (BCR+) - O11-2 (BCR-)	Всегда	Менее 1 Ом

3. Отсоедините технологический провод от разъема C.

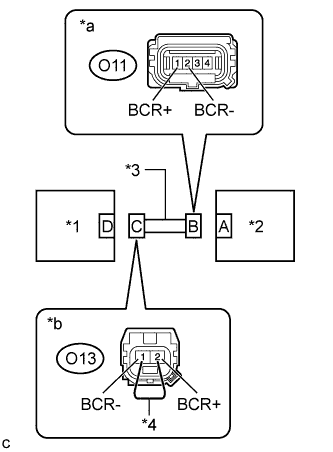

   Обозначения на рисунке

   *1	Правый боковой датчик системы SRS в сборе № 2
   *2	Правый боковой датчик системы SRS в сборе
   *3	Напольный провод № 2
   *4	Технологический провод
   *a	Вид спереди разъема со стороны жгута проводов: (к правому боковому датчику системы SRS)
   *b	Вид спереди разъема со стороны жгута проводов: (к правому боковому датчику системы SRS № 2)

NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

OK

9.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ)

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   O11-1 (BCR+) - O11-2 (BCR-)	Всегда	1 МОм или более

   Обозначения на рисунке

   *1	Правый боковой датчик системы SRS в сборе № 2
   *2	Правый боковой датчик системы SRS в сборе
   *3	Напольный провод № 2
   *a	Вид спереди разъема со стороны жгута проводов: (к правому боковому датчику системы SRS)

NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

OK

10.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+)

1. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.


2. Установите замок зажигания в положение ON (ВКЛ).


3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   O11-1 (BCR+) - масса	Зажигание включено	Менее 1 В
   O11-2 (BCR-) - масса	Зажигание включено	Менее 1 В

4. Выключите зажигание.


5. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


   ПРЕДОСТЕРЕЖЕНИЕ:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

   Обозначения на рисунке

   *1	Правый боковой датчик системы SRS в сборе № 2
   *2	Правый боковой датчик системы SRS в сборе
   *3	Напольный провод № 2
   *a	Вид спереди разъема со стороны жгута проводов: (к правому боковому датчику системы SRS)

NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

OK

11.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   O11-1 (BCR+) - масса	Всегда	1 МОм или более
   O11-2 (BCR-) - масса	Всегда	1 МОм или более

   Обозначения на рисунке

   *1	Правый боковой датчик системы SRS в сборе № 2
   *2	Правый боковой датчик системы SRS в сборе
   *3	Напольный провод № 2
   *a	Вид спереди разъема со стороны жгута проводов: (к правому боковому датчику системы SRS)

NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

OK

12.ПРОВЕРЬТЕ ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS

1. Подсоедините разъемы к правому боковому датчику системы SRS № 2 в сборе и блоку управления системы SRS в сборе.


2. Поменяйте местами правый и левый боковые датчики системы SRS и подсоедините к ним разъемы.


3. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.


4. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).


5. Выключите зажигание.


6. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.


7. Проверьте коды DTC (Нажмите здесь).


   Результат:

   Результат	Перейти к
   Выводится код DTC B1623, B1642, B1643 или 81.	А
   Выводится код DTC B1628, B1647, B1648 или 82.	B
   Коды DTC B1623, B1628, B1642, B1643, B1647, B1648, 81 и 82 не выводятся.	C

   УКАЗАНИЕ:

   На этом этапе могут выводиться коды, отличные от кодов DTC B1623, B1628, B1642, B1643, B1647, B1648, 81 и 82 однако они не относятся к данной проверке.

8. Выключите зажигание.


9. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


   ПРЕДОСТЕРЕЖЕНИЕ:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

10. Установите на место правый и левый боковые датчики системы SRS и подсоедините к ним разъемы.


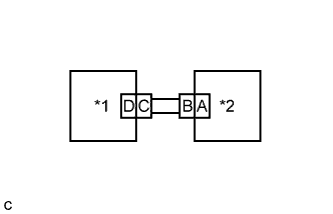

    Обозначения на рисунке

    *1	Левый боковой датчик системы SRS в сборе
    *2	Блок управления системы SRS

B	ЗАМЕНИТЕ ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS (Нажмите здесь)
C	ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)

А

13.ПРОВЕРЬТЕ ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS № 2 В СБОРЕ

1. Поменяйте местами правый и левый боковые датчики системы SRS № 2 и подсоедините к ним разъемы.


2. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.


3. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).


4. Выключите зажигание.


5. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.


6. Проверьте коды DTC (Нажмите здесь).


   Результат:

   Результат	Перейти к
   Коды DTC B1623, B1628, B1642, B1643, B1647, B1648, 81 и 82 не выводятся.	А
   Выводится код DTC B1623, B1642, B1643 или 81.	B
   Выводится код DTC B1628, B1647, B1648 или 82.	C

   УКАЗАНИЕ:

   На этом этапе могут выводиться коды, отличные от кодов DTC B1623, B1628, B1642, B1643, B1647, B1648, 81 и 82 однако они не относятся к данной проверке.

7. Выключите зажигание.


8. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


   ПРЕДОСТЕРЕЖЕНИЕ:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

9. Установите на место правый и левый боковые датчики системы SRS № 2 и подсоедините к ним разъемы.


   Обозначения на рисунке

   *1	Левый боковой датчик системы SRS в сборе № 2
   *2	Правый боковой датчик системы SRS в сборе

B	ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)
C	ЗАМЕНИТЕ ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS № 2 В СБОРЕ (Нажмите здесь)

А
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)

14.ПРОВЕРЬТЕ РАЗЪЕМЫ

1. Выключите зажигание.


2. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


   ПРЕДОСТЕРЕЖЕНИЕ:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

3. Проверьте правильность подключения разъемов к правому боковому датчику системы SRS в сборе и правому боковому датчику системы SRS № 2 в сборе.


   OK:

   Разъемы подсоединены должным образом.


   УКАЗАНИЕ:

   Если разъемы подсоединены ненадежно, подсоедините их и перейдите к следующей проверке.

4. Отсоедините разъемы от правого бокового датчика системы SRS в сборе и правого бокового датчика системы SRS № 2 в сборе.


5. Убедитесь, что контакты разъемов не повреждены.


   OK:

   Контакты не деформированы и не повреждены.


NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

OK

15.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА ОБРЫВ)

1. С помощью технологического провода соедините контакты 2 (BCR+) и 1 (BCR-) разъема "C".


   ПРИМЕЧАНИЕ:

   При подсоединении не следует вставлять технологический провод в контакт разъема с усилием.

2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   O11-1 (BCR+) - O11-2 (BCR-)	Всегда	Менее 1 Ом

3. Отсоедините технологический провод от разъема C.

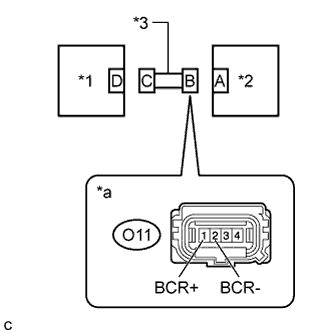

   Обозначения на рисунке

   *1	Правый боковой датчик системы SRS в сборе № 2
   *2	Правый боковой датчик системы SRS в сборе
   *3	Напольный провод № 2
   *4	Технологический провод
   *a	Вид спереди разъема со стороны жгута проводов: (к правому боковому датчику системы SRS)
   *b	Вид спереди разъема со стороны жгута проводов: (к правому боковому датчику системы SRS № 2)

NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

OK

16.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ)

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   O11-1 (BCR+) - O11-2 (BCR-)	Всегда	1 МОм или более

   Обозначения на рисунке

   *1	Правый боковой датчик системы SRS в сборе № 2
   *2	Правый боковой датчик системы SRS в сборе
   *3	Напольный провод № 2
   *a	Вид спереди разъема со стороны жгута проводов: (к правому боковому датчику системы SRS)

NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

OK

17.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+)

1. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.


2. Установите замок зажигания в положение ON (ВКЛ).


3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   O11-1 (BCR+) - масса	Зажигание включено	Менее 1 В
   O11-2 (BCR-) - масса	Зажигание включено	Менее 1 В

4. Выключите зажигание.


5. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


   ПРЕДОСТЕРЕЖЕНИЕ:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

   Обозначения на рисунке

   *1	Правый боковой датчик системы SRS в сборе № 2
   *2	Правый боковой датчик системы SRS в сборе
   *3	Напольный провод № 2
   *a	Вид спереди разъема со стороны жгута проводов: (к правому боковому датчику системы SRS)

NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

OK

18.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   O11-1 (BCR+) - масса	Всегда	1 МОм или более
   O11-2 (BCR-) - масса	Всегда	1 МОм или более

   Обозначения на рисунке

   *1	Правый боковой датчик системы SRS в сборе № 2
   *2	Правый боковой датчик системы SRS в сборе
   *3	Напольный провод № 2
   *a	Вид спереди разъема со стороны жгута проводов: (к правому боковому датчику системы SRS)

NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2

OK

19.ПРОВЕРЬТЕ ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS

1. Подсоедините разъем к правому боковому датчику системы SRS № 2 в сборе.


2. Поменяйте местами правый и левый боковые датчики системы SRS и подсоедините к ним разъемы.


3. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.


4. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).


5. Выключите зажигание.


6. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.


7. Проверьте коды DTC (Нажмите здесь).


   Результат:

   Результат	Перейти к
   Выводится код DTC B1632 или B1633.	А
   Выводится код DTC B1637 или B1638.	B
   Коды DTC B1632, B1633, B1637 и B1638 не выводятся.	C

   УКАЗАНИЕ:

   На этом этапе могут выводиться коды, отличные от кодов DTC B1632, B1633, B1637 и B1638, однако они не связаны с данной проверкой.

8. Выключите зажигание.


9. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


   ПРЕДОСТЕРЕЖЕНИЕ:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

10. Установите на место правый и левый боковые датчики системы SRS и подсоедините к ним разъемы.


    Обозначения на рисунке

    *1	Левый боковой датчик системы SRS в сборе
    *2	Блок управления системы SRS

B	ЗАМЕНИТЕ ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS (Нажмите здесь)
C	ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)

А

20.ПРОВЕРЬТЕ ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS № 2 В СБОРЕ

1. Поменяйте местами правый и левый боковые датчики системы SRS № 2 и подсоедините к ним разъемы.


2. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.


3. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).


4. Выключите зажигание.


5. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.


6. Проверьте коды DTC (Нажмите здесь).


   Результат:

   Результат	Перейти к
   Коды DTC B1632, B1633, B1637 и B1638 не выводятся.	А
   Выводится код DTC B1632 или B1633.	B
   Выводится код DTC B1637 или B1638.	C

   УКАЗАНИЕ:

   На этом этапе могут выводиться коды, отличные от кодов DTC B1632, B1633, B1637 и B1638, однако они не связаны с данной проверкой.

7. Выключите зажигание.


8. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


   ПРЕДОСТЕРЕЖЕНИЕ:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

9. Установите на место правый и левый боковые датчики системы SRS № 2 и подсоедините к ним разъемы.

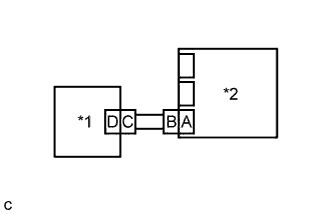

   Обозначения на рисунке

   *1	Левый боковой датчик системы SRS в сборе № 2
   *2	Правый боковой датчик системы SRS в сборе

B	ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)
C	ЗАМЕНИТЕ ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS № 2 В СБОРЕ (Нажмите здесь)

А
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)

21.ПРОВЕРЬТЕ ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS

1. Выключите зажигание.


2. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


   ПРЕДОСТЕРЕЖЕНИЕ:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

3. Поменяйте местами правый и левый боковые датчики системы SRS и подсоедините к ним разъемы.


4. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.


5. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).


6. Выключите зажигание.


7. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.


8. Проверьте коды DTC (Нажмите здесь).


   Результат:

   Результат	Перейти к
   Коды DTC B1622 и B1627 не выводятся.	А
   Выводится DTC B1622.	B
   Выводится DTC B1627.	C

   УКАЗАНИЕ:

   На этом этапе могут выводиться коды, отличные от кодов DTC B1622 и B1627, однако они не связаны с данной проверкой.

9. Выключите зажигание.


10. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


    ПРЕДОСТЕРЕЖЕНИЕ:

    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

11. Установите на место правый и левый боковые датчики системы SRS и подсоедините к ним разъемы.


    Обозначения на рисунке

    *1	Левый боковой датчик системы SRS в сборе
    *2	Блок управления системы SRS

B	ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)
C	ЗАМЕНИТЕ ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS (Нажмите здесь)

А
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)
