DTC B1627/82 Нарушение связи с левым боковым датчиком системы SRS

DTC B1628/82 Не завершена инициализация левого бокового датчика системы SRS

DTC B1637/82 Нарушение связи с левым задним датчиком системы SRS

DTC B1638/82 Не завершена инициализация левого заднего датчика системы SRS

DTC B1647/82 Нарушение связи с шиной левого бокового вспомогательного датчика

DTC B1648/82 Не завершена инициализация шины левого бокового вспомогательного датчика

ОПИСАНИЕ

Цепь левого бокового датчика системы SRS (для определения необходимости активации подушки безопасности левого переднего сиденья, подушки безопасности левого заднего сиденья, левой подушки безопасности занавесочного типа и левого переднего ремня с катушкой и преднатяжителем в сборе) включает в себя центральный блок управления системы SRS, левый боковой датчик системы SRS и левый боковой датчик системы SRS № 2.
Левый боковой датчик системы SRS в сборе и левый боковой датчик системы SRS № 2 в сборе регистрируют удары, которым подвергается автомобиль, и передают сигналы в блок управления системы SRS, который определяет, следует или нет развертывать подушку безопасности.
Эти коды DTC регистрируются при обнаружении неисправности в цепи левого бокового датчика системы SRS.

№ DTC	Условие обнаружения DTC	Неисправный участок
B1627/82 B1628/82 B1637/82 B1638/82 B1647/82 B1648/82	Блок управления системы SRS получает сигнал короткого замыкания, сигнал обрыва, сигнал короткого замыкания на массу или на B+ в цепи левого бокового датчика системы SRS. Неисправность левого бокового датчика системы SRS в сборе Неисправность левого бокового датчика системы SRS в сборе № 2 Неисправность блока управления системы SRS	Напольный провод Левый боковой датчик системы SRS в сборе Левый боковой датчик системы SRS в сборе № 2 Блок управления системы SRS

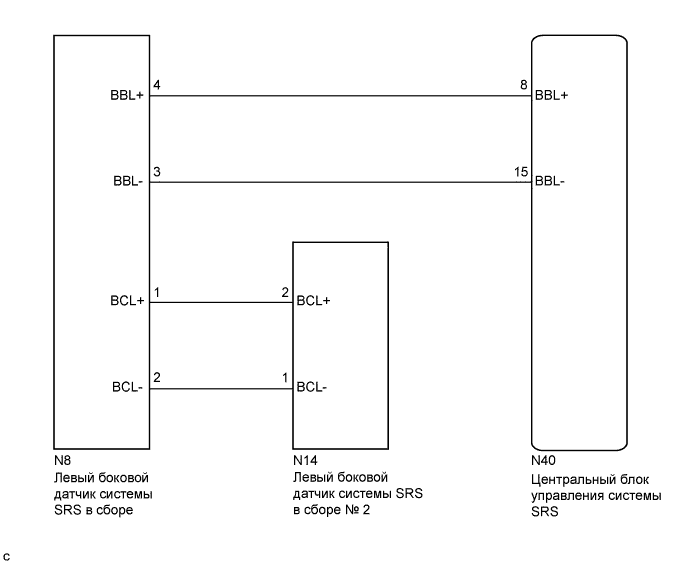

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).

1.ПРОВЕРЬТЕ ТЕКУЩИЕ КОДЫ DTC

1. Проверьте текущие коды DTC (Нажмите здесь).


   Результат:

   Результат	Следующий шаг
   Выводятся текущие коды DTC B1628 или B1648.	А
   Выводятся текущие коды DTC B1647 или 82.	B
   Выводятся текущие коды DTC B1637 или B1638.	C
   Выводится текущий код DTC B1627.	D
   Текущие DTC B1627, B1628, B1637, B1638, B1647, B1648 и 82 не выводятся.	E

   УКАЗАНИЕ:

   1. При выключении и включении зажигания диагностические коды неисправности DTC, указывающие на ошибки обмена данными, будут заменены на коды DTC, указывающие на ошибки инициализации.

   2. На этом этапе могут выводиться коды, отличные от текущих DTC B1627, B1628, B1637, B1638, B1647, B1648 или 82, однако они не связаны с данной проверкой.


B	Перейдите к шагу 3
C	Перейдите к шагу 14
D	Перейдите к шагу 21
E	ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)

А

2.Проверьте архивные коды DTC

1. Проверьте архивные коды DTC (Нажмите здесь).


   Результат:

   Результат	Перейти к
   Архивные коды DTC B1627 и B1637 не выводятся.	А
   Выводится архивный код DTC B1637.	B
   Выводится архивный код DTC B1627.	C

   УКАЗАНИЕ:

   На этом этапе могут выводиться коды, отличные от архивных кодов DTC B1627 и B1637, однако они не связаны с данной проверкой.

B	Перейдите к шагу 14
C	Перейдите к шагу 21

А

3.ПРОВЕРЬТЕ РАЗЪЕМЫ

1. Выключите зажигание.


2. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


   ПРЕДОСТЕРЕЖЕНИЕ:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

3. Проверьте правильность подключения разъемов к блоку управления системы SRS в сборе, левому боковому датчику системы SRS в сборе и левому боковому датчику системы SRS № 2 в сборе.


   OK:

   Разъемы подсоединены должным образом.


   УКАЗАНИЕ:

   Если разъемы подсоединены ненадежно, подсоедините их и перейдите к следующей проверке.

4. Отсоедините разъемы от блока управления системы SRS в сборе, левого бокового датчика системы SRS в сборе и левого бокового датчика системы SRS № 2 в сборе.


5. Убедитесь, что контакты разъемов не повреждены.


   OK:

   Контакты не деформированы и не повреждены.


NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД

OK

4.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (ОБРЫВ)

1. С помощью технологического провода соедините контакты 8 (BBL+) и 15 (BBL-) разъема В.


   ПРИМЕЧАНИЕ:

   При подсоединении не следует вставлять технологический провод в контакт разъема с усилием.

2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   N8-4 (BBL+) - N8-3 (BBL-)	Всегда	Менее 1 Ом

3. Отсоедините технологический провод от разъема В.

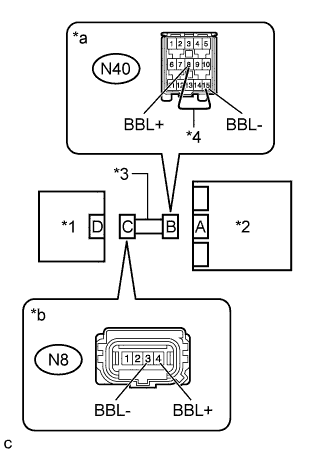

   Обозначения на рисунке

   *1	Левый боковой датчик системы SRS в сборе
   *2	Блок управления системы SRS
   *3	Напольный провод
   *4	Технологический провод
   *a	Вид спереди разъема со стороны жгута проводов: (блок управления системы SRS)
   *b	Вид спереди разъема со стороны жгута проводов: (к левому боковому датчику системы SRS)

NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД

OK

5.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ)

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   N8-4 (BBL+) - N8-3 (BBL-)	Всегда	1 МОм или более

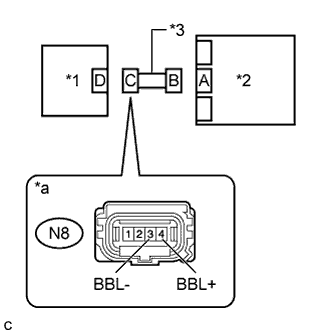

   Обозначения на рисунке

   *1	Левый боковой датчик системы SRS в сборе
   *2	Блок управления системы SRS
   *3	Напольный провод
   *a	Вид спереди разъема со стороны жгута проводов: (к левому боковому датчику системы SRS)

NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД

OK

6.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ НА B+)

1. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.


2. Установите замок зажигания в положение ON (ВКЛ).


3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   N8-4 (BBL+) - масса	Зажигание включено	Менее 1 В
   N8-3 (BBL-) - масса	Зажигание включено	Менее 1 В

4. Выключите зажигание.


5. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


   ПРЕДОСТЕРЕЖЕНИЕ:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

   Обозначения на рисунке

   *1	Левый боковой датчик системы SRS в сборе
   *2	Блок управления системы SRS
   *3	Напольный провод
   *a	Вид спереди разъема со стороны жгута проводов: (к левому боковому датчику системы SRS)

NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД

OK

7.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   N8-4 (BBL+) - масса	Всегда	1 МОм или более
   N8-3 (BBL-) - масса	Всегда	1 МОм или более

   Обозначения на рисунке

   *1	Левый боковой датчик системы SRS в сборе
   *2	Блок управления системы SRS
   *3	Напольный провод
   *a	Вид спереди разъема со стороны жгута проводов: (к левому боковому датчику системы SRS)

NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД

OK

8.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (ОБРЫВ)

1. С помощью технологического провода соедините контакты 2 (BCL+) и 1 (BCL-) разъема "C".


   ПРИМЕЧАНИЕ:

   При подсоединении не следует вставлять технологический провод в контакт разъема с усилием.

2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   N8-1 (BCL+) - N8-2 (BCL-)	Всегда	Менее 1 Ом

3. Отсоедините технологический провод от разъема C.


   Обозначения на рисунке

   *1	Левый боковой датчик системы SRS в сборе № 2
   *2	Левый боковой датчик системы SRS в сборе
   *3	Напольный провод
   *4	Технологический провод
   *a	Вид спереди разъема со стороны жгута проводов: (к левому боковому датчику системы SRS)
   *b	Вид спереди разъема со стороны жгута проводов: (к левому боковому датчику системы SRS № 2)

NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД

OK

9.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ)

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   N8-1 (BCL+) - N8-2 (BCL-)	Всегда	1 МОм или более

   Обозначения на рисунке

   *1	Левый боковой датчик системы SRS в сборе № 2
   *2	Левый боковой датчик системы SRS в сборе
   *3	Напольный провод
   *a	Вид спереди разъема со стороны жгута проводов: (к левому боковому датчику системы SRS)

NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД

OK

10.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ НА B+)

1. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.


2. Установите замок зажигания в положение ON (ВКЛ).


3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   N8-1 (BCL+) - масса	Зажигание включено	Менее 1 В
   N8-2 (BCL-) - масса	Зажигание включено	Менее 1 В

4. Выключите зажигание.


5. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


   ПРЕДОСТЕРЕЖЕНИЕ:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

   Обозначения на рисунке

   *1	Левый боковой датчик системы SRS в сборе № 2
   *2	Левый боковой датчик системы SRS в сборе
   *3	Напольный провод
   *a	Вид спереди разъема со стороны жгута проводов: (к левому боковому датчику системы SRS)

NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД

OK

11.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   N8-1 (BCL+) - масса	Всегда	1 МОм или более
   N8-2 (BCL-) - масса	Всегда	1 МОм или более

   Обозначения на рисунке

   *1	Левый боковой датчик системы SRS в сборе № 2
   *2	Левый боковой датчик системы SRS в сборе
   *3	Напольный провод
   *a	Вид спереди разъема со стороны жгута проводов: (к левому боковому датчику системы SRS)

NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД

OK

12.ПРОВЕРЬТЕ ЛЕВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS

1. Подсоедините разъемы к левому боковому датчику системы SRS № 2 в сборе и блоку управления системы SRS в сборе.


2. Поменяйте местами левый и правый боковые датчики системы SRS и подсоедините к ним разъемы.


3. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.


4. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).


5. Выключите зажигание.


6. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.


7. Проверьте коды DTC (Нажмите здесь).


   Результат:

   Результат	Следующий шаг
   Выводится код DTC B1628, B1647, B1648 или 82.	А
   Выводится код DTC B1623, B1642, B1643 или 81.	B
   Коды DTC B1623, B1628, B1642, B1643, B1647, B1648, 81 и 82 не выводятся.	C

   УКАЗАНИЕ:

   На этом этапе могут выводиться коды, отличные от кодов DTC B1623, B1628, B1642, B1643, B1647, B1648, 81 и 82 однако они не относятся к данной проверке.

8. Выключите зажигание.


9. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


   ПРЕДОСТЕРЕЖЕНИЕ:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

10. Установите на место левый и правый боковые датчики системы SRS и подсоедините к ним разъемы.


    Обозначения на рисунке

    *1	Правый боковой датчик системы SRS в сборе
    *2	Блок управления системы SRS

B	ЗАМЕНИТЕ ЛЕВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS (Нажмите здесь)
C	ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)

А

13.ПРОВЕРЬТЕ ЛЕВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS № 2 В СБОРЕ

1. Поменяйте местами левый и правый боковые датчики системы SRS № 2 и подсоедините к ним разъемы.


2. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.


3. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).


4. Выключите зажигание.


5. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.


6. Проверьте коды DTC (Нажмите здесь).


   Результат:

   Результат	Перейти к
   Коды DTC B1623, B1628, B1642, B1643, B1647, B1648, 81 и 82 не выводятся.	А
   Выводится код DTC B1628, B1647, B1648 или 82.	B
   Выводится код DTC B1623, B1642, B1643 или 81.	C

   УКАЗАНИЕ:

   На этом этапе могут выводиться коды, отличные от кодов DTC B1623, B1628, B1642, B1643, B1647, B1648, 81 и 82 однако они не относятся к данной проверке.

7. Выключите зажигание.


8. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


   ПРЕДОСТЕРЕЖЕНИЕ:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

9. Установите на место левый и правый боковые датчики системы SRS № 2 и подсоедините к ним разъемы.


   Обозначения на рисунке

   *1	Правый боковой датчик системы SRS в сборе № 2
   *2	Левый боковой датчик системы SRS в сборе

B	ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)
C	ЗАМЕНИТЕ ЛЕВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS № 2 В СБОРЕ (Нажмите здесь)

А
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)

14.ПРОВЕРЬТЕ РАЗЪЕМЫ

1. Выключите зажигание.


2. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


   ПРЕДОСТЕРЕЖЕНИЕ:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

3. Проверьте правильность подключения разъемов к левому боковому датчику системы SRS в сборе и левому боковому датчику системы SRS № 2 в сборе.


   OK:

   Разъемы подсоединены должным образом.


   УКАЗАНИЕ:

   Если разъемы подсоединены ненадежно, подсоедините их и перейдите к следующей проверке.

4. Отсоедините разъемы от левого бокового датчика системы SRS в сборе и левого бокового датчика системы SRS № 2 в сборе.


5. Убедитесь, что контакты разъемов не повреждены.


   OK:

   Контакты не деформированы и не повреждены.


NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД

OK

15.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (ОБРЫВ)

1. С помощью технологического провода соедините контакты 2 (BCL+) и 1 (BCL-) разъема "C".


   ПРИМЕЧАНИЕ:

   При подсоединении не следует вставлять технологический провод в контакт разъема с усилием.

2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   N8-1 (BCL+) - N8-2 (BCL-)	Всегда	Менее 1 Ом

3. Отсоедините технологический провод от разъема C.


   Обозначения на рисунке

   *1	Левый боковой датчик системы SRS в сборе № 2
   *2	Левый боковой датчик системы SRS в сборе
   *3	Напольный провод
   *4	Технологический провод
   *a	Вид спереди разъема со стороны жгута проводов: (к левому боковому датчику системы SRS)
   *b	Вид спереди разъема со стороны жгута проводов: (к левому боковому датчику системы SRS № 2)

NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД

OK

16.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ)

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   N8-1 (BCL+) - N8-2 (BCL-)	Всегда	1 МОм или более

   Обозначения на рисунке

   *1	Левый боковой датчик системы SRS в сборе № 2
   *2	Левый боковой датчик системы SRS в сборе
   *3	Напольный провод
   *a	Вид спереди разъема со стороны жгута проводов: (к левому боковому датчику системы SRS)

NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД

OK

17.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ НА B+)

1. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.


2. Установите замок зажигания в положение ON (ВКЛ).


3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   N8-1 (BCL+) - масса	Зажигание включено	Менее 1 В
   N8-2 (BCL-) - масса	Зажигание включено	Менее 1 В

4. Выключите зажигание.


5. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


   ПРЕДОСТЕРЕЖЕНИЕ:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

   Обозначения на рисунке

   *1	Левый боковой датчик системы SRS в сборе № 2
   *2	Левый боковой датчик системы SRS в сборе
   *3	Напольный провод
   *a	Вид спереди разъема со стороны жгута проводов: (к левому боковому датчику системы SRS)

NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД

OK

18.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   N8-1 (BCL+) - масса	Всегда	1 МОм или более
   N8-2 (BCL-) - масса	Всегда	1 МОм или более

   Обозначения на рисунке

   *1	Левый боковой датчик системы SRS в сборе № 2
   *2	Левый боковой датчик системы SRS в сборе
   *3	Напольный провод
   *a	Вид спереди разъема со стороны жгута проводов: (к левому боковому датчику системы SRS)

NG	ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД

OK

19.ПРОВЕРЬТЕ ЛЕВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS

1. Подсоедините разъем к левому боковому датчику системы SRS № 2 в сборе.


2. Поменяйте местами левый и правый боковые датчики системы SRS и подсоедините к ним разъемы.


3. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.


4. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).


5. Выключите зажигание.


6. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.


7. Проверьте коды DTC (Нажмите здесь).


   Результат:

   Результат	Перейти к
   Выводится код DTC B1637 или B1638.	А
   Выводится код DTC B1632 или B1633.	B
   Коды DTC B1632, B1633, B1637 и B1638 не выводятся.	C

   УКАЗАНИЕ:

   На этом этапе могут выводиться коды, отличные от кодов DTC B1632, B1633, B1637 и B1638, однако они не связаны с данной проверкой.

8. Выключите зажигание.


9. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


   ПРЕДОСТЕРЕЖЕНИЕ:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

10. Установите на место левый и правый боковые датчики системы SRS и подсоедините к ним разъемы.


    Обозначения на рисунке

    *1	Правый боковой датчик системы SRS в сборе
    *2	Блок управления системы SRS

B	ЗАМЕНИТЕ ЛЕВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS (Нажмите здесь)
C	ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)

А

20.ПРОВЕРЬТЕ ЛЕВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS № 2 В СБОРЕ

1. Поменяйте местами левый и правый боковые датчики системы SRS № 2 и подсоедините к ним разъемы.


2. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.


3. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).


4. Выключите зажигание.


5. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.


6. Проверьте коды DTC (Нажмите здесь).


   Результат:

   Результат	Перейти к
   Коды DTC B1632, B1633, B1637 и B1638 не выводятся.	А
   Выводится код DTC B1637 или B1638.	B
   Выводится код DTC B1632 или B1633.	C

   УКАЗАНИЕ:

   На этом этапе могут выводиться коды, отличные от кодов DTC B1632, B1633, B1637 и B1638, однако они не связаны с данной проверкой.

7. Выключите зажигание.


8. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


   ПРЕДОСТЕРЕЖЕНИЕ:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

9. Установите на место левый и правый боковые датчики системы SRS № 2 и подсоедините к ним разъемы.


   Обозначения на рисунке

   *1	Правый боковой датчик системы SRS в сборе № 2
   *2	Левый боковой датчик системы SRS в сборе

B	ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)
C	ЗАМЕНИТЕ ЛЕВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS № 2 В СБОРЕ (Нажмите здесь)

А
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)

21.ПРОВЕРЬТЕ ЛЕВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS

1. Выключите зажигание.


2. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


   ПРЕДОСТЕРЕЖЕНИЕ:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

3. Поменяйте местами левый и правый боковые датчики системы SRS и подсоедините к ним разъемы.


4. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.


5. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).


6. Выключите зажигание.


7. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.


8. Проверьте коды DTC (Нажмите здесь).


   Результат:

   Результат	Перейти к
   Коды DTC B1622 и B1627 не выводятся.	А
   Выводится DTC B1627.	B
   Выводится DTC B1622.	C

   УКАЗАНИЕ:

   На этом этапе могут выводиться коды, отличные от кодов DTC B1622 и B1627, однако они не связаны с данной проверкой.

9. Выключите зажигание.


10. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


    ПРЕДОСТЕРЕЖЕНИЕ:

    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

11. Установите на место левый и правый боковые датчики системы SRS и подсоедините к ним разъемы.


    Обозначения на рисунке

    *1	Правый боковой датчик системы SRS в сборе
    *2	Блок управления системы SRS

B	ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)
C	ЗАМЕНИТЕ ЛЕВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS (Нажмите здесь)

А
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)
