Вентилятор в сборе повторная сборка. Camry ASV50

Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Система Отопления Кондиционирования. Camry ASV50 GSV50 ACV51

  1. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА С ВЕНТИЛЯТОРОМ В СБОРЕ

  2. УСТАНОВИТЕ СЕРВОДВИГАТЕЛЬ УПРАВЛЕНИЯ ЗАСЛОНКОЙ ВЕНТИЛЯТОРА № 1

  3. УСТАНОВИТЕ ВОЗДУШНЫЙ ФИЛЬТР

  4. УСТАНОВИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА

  5. УСТАНОВИТЕ ВОЗДУХОВОД В СБОРЕ

Вентилятор В Сборе -- Повторная Сборка



1. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА С ВЕНТИЛЯТОРОМ В СБОРЕ

  1. Установите электродвигатель вентилятора с вентилятором в сборе и закрепите его 3 винтами.



2. УСТАНОВИТЕ СЕРВОДВИГАТЕЛЬ УПРАВЛЕНИЯ ЗАСЛОНКОЙ ВЕНТИЛЯТОРА № 1

  1. Установите серводвигатель управления заслонкой вентилятора № 1 и закрепите его 3 винтами.



3. УСТАНОВИТЕ ВОЗДУШНЫЙ ФИЛЬТР


    Camry ASV50 GSV50 ACV51

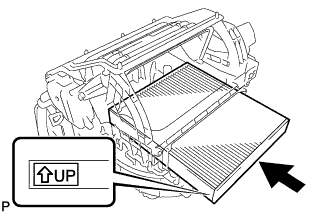

  1. Установите воздушный фильтр, как показано на рисунке.



4. УСТАНОВИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА

  1. Введите в зацепление 2 захвата, чтобы закрепить крышку воздушного фильтра.



5. УСТАНОВИТЕ ВОЗДУХОВОД В СБОРЕ

  1. Введите в зацепление 4 захвата, чтобы закрепить воздуховод в сборе.
