Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Система Отопления Кондиционирования. Camry ASV50 GSV50 ACV51
Вентилятор В Сборе -- Разборка |

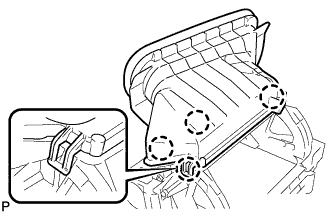

| 1. СНИМИТЕ ВОЗДУХОВОД В СБОРЕ |
Освободите 4 захвата и снимите воздуховод в сборе.
 |

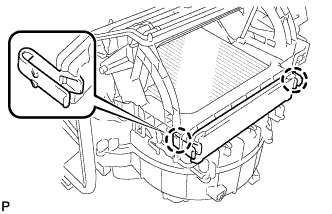

| 2. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА |
Освободите 2 захвата и снимите крышку воздушного фильтра.
 |

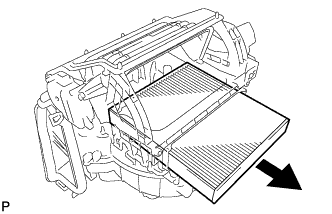

| 3. СНИМИТЕ ВОЗДУШНЫЙ ФИЛЬТР |
Снимите воздушный фильтр, как показано на рисунке.
 |

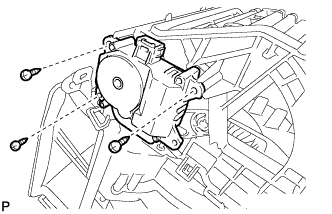

| 4. СНИМИТЕ СЕРВОДВИГАТЕЛЬ УПРАВЛЕНИЯ ЗАСЛОНКОЙ ВЕНТИЛЯТОРА № 1 |
Выверните 3 винта и снимите серводвигатель управления заслонкой вентилятора № 1.
 |

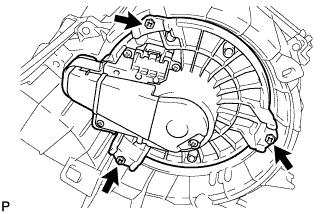

| 5. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА С ВЕНТИЛЯТОРОМ В СБОРЕ |
Выверните 3 винта и снимите электродвигатель вентилятора с вентилятором в сборе.
 |
