ОПИСАНИЕ
Датчик крутящего момента преобразует входной сигнал крутящего момента в электрические сигналы и направляет их на ЭБУ рулевого управления с усилителем.№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
C1511
| Неисправность датчика крутящего момента
| - Рулевая колонка с электроусилителем в сборе (датчик крутящего момента)
- ЭБУ рулевого управления с усилителем
|
C1512
|
C1513
|
C1514
|
C1517
|

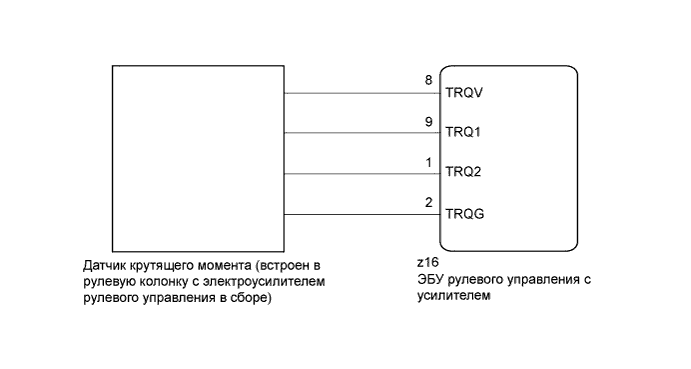

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРИМЕЧАНИЕ:
- Если ЭБУ рулевого управления с усилителем был заменен новым ЭБУ, выполните запись программы работы и калибровку "нуля" датчика крутящего момента (Нажмите здесь).
- При замене рулевой колонки с электроусилителем рулевого управления в сборе выполните инициализацию, а затем – калибровку "нуля" датчика крутящего момента (Нажмите здесь).
| 1.ПРОВЕРЬТЕ СОСТОЯНИЕ СОЕДИНЕНИЯ РАЗЪЕМА |
Проверьте установку датчика крутящего момента.
- OK:
- Датчик крутящего момента надежно подсоединен к ЭБУ рулевого управления с усилителем.
| 2.ПРОВЕРЬТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ (НАПРЯЖЕНИЕ TRQV) |
Запустите двигатель.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
z16-8 (TRQV) - масса
| Двигатель работает
| 4,5 - 5,5 В
|

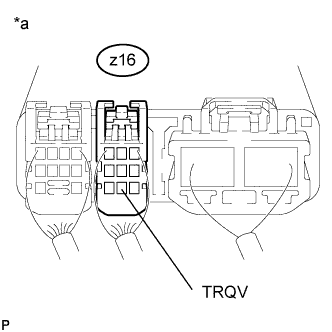

Обозначения на рисунке*a
| Устройство с подсоединенным жгутом проводов
(ЭБУ рулевого управления с усилителем)
|
| | ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ В СБОРЕ (Нажмите здесь) |
|
|
| 3.ПРОВЕРЬТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ (НАПРЯЖЕНИЯ TRQ1, TRQ2) |
Запустите двигатель.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Состояние (положение рулевого колеса)
| Заданные условия
|
z16-9 (TRQ1) - масса
| Двигатель работает
(Центральное положение)
| 2,3 - 2,7 В
|
z16-1 (TRQ2) - масса
| Двигатель работает
(Центральное положение)
| 2,3 - 2,7 В
|
z16-9 (TRQ1) - масса
| Двигатель работает
(Повернуто вправо)
| 2,5 - 3,8 В
|
z16-1 (TRQ2) - масса
| Двигатель работает
(Повернуто вправо)
| 1,2 - 2,5 В
|
z16-9 (TRQ1) - масса
| Двигатель работает
(Повернуто влево)
| 1,2 - 2,5 В
|
z16-1 (TRQ2) - масса
| Двигатель работает
(Повернуто влево)
| 2,5 - 3,8 В
|
При каждом условии измерьте напряжение на выводах TRQ1 и TRQ2, затем рассчитайте сумму.
- Номинальное напряжение:
Проверяемый участок
| Состояние (положение рулевого колеса)
| Заданные условия
|
Сумма напряжений между z16-9 (TRQ1) и массой и между z16-1 (TRQ2) и массой
| Двигатель работает
Рулевое колесо не поворачивается (нагрузка отсутствует)
| От 4,75 В до 5,25 В
|
Двигатель работает
Рулевое колесо поворачивается вправо на остановленном автомобиле
|
Двигатель работает
Рулевое колесо поворачивается влево на остановленном автомобиле
|

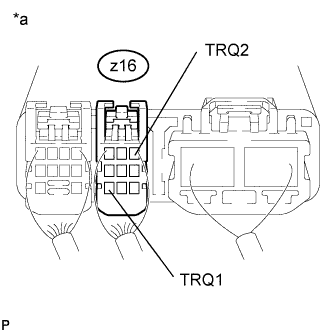

Обозначения на рисунке*a
| Устройство с подсоединенным жгутом проводов
(ЭБУ рулевого управления с усилителем)
|
| | ЗАМЕНИТЬ РУЛЕВУЮ КОЛОНКУ С ЭЛЕКТРОУСИЛИТЕЛЕМ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ (Нажмите здесь) |
|
|
| OK |
|
|
|
| ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ В СБОРЕ (Нажмите здесь) |
|
