Масляный насос повторная сборка. Camry ASV50

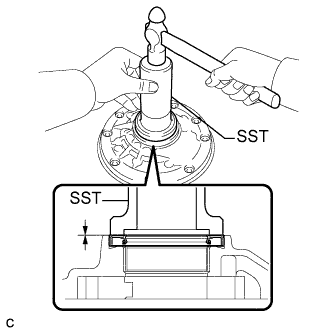

С помощью SST и молотка установите новый сальник переднего масляного насоса в корпус переднего масляного насоса.

SST

09350-32014(09351-32140)

Глубина установки сальника:

-0,25 - 0,25 мм (-0,00984 - 0,00984 дюйма)

Смажьте кромку сальника переднего масляного насоса универсальной консистентной смазкой.

Покройте новое кольцевое уплотнение трансмиссионной жидкостью и установите его на корпус переднего масляного насоса.

ПРИМЕЧАНИЕ:

Убедитесь, что кольцевое уплотнение не перекручено.

Нанесите жидкость для автоматических трансмиссий на ведомую шестерню переднего масляного насоса и установите ее маркированной стороной вверх в корпус переднего масляного насоса.

Нанесите жидкость для автоматических трансмиссий на ведомую шестерню переднего масляного насоса и установите ее маркированной стороной вверх в корпус переднего масляного насоса.

Совместите штифты вала статора с отверстиями в корпусе переднего масляного насоса и установите вал статора на корпус переднего масляного насоса.

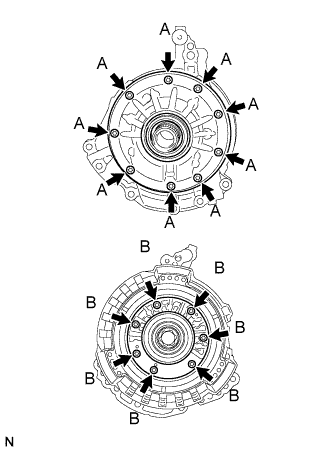

Заверните 16 болтов с помощью торцевого ключа "TORX" (T30).

Момент затяжки:

9,3 N*m{95 kgf*cm, 82 in.*lbf}

Длина болта:

Болт A:

14 мм (0,551 дюйма)

Болт B:

26 мм (1,02 дюйма)

Поверните ведущую шестерню с помощью 2 отверток и убедитесь, что она вращается свободно.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кромку сальника.
