Масляный насос повторная сборка. Camry ASV50

Ходовая Часть. Camry ASV50 GSV50 ACV51
Автоматическая Трансмиссия В Блоке С Главной Передачей U760E. Camry ASV50 GSV50 ACV51

  1. УСТАНОВИТЕ САЛЬНИК ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА

  2. УСТАНОВИТЕ ПЕРЕДНЕЕ КОЛЬЦЕВОЕ УПЛОТНЕНИЕ КОРПУСА МАСЛЯНОГО НАСОСА

  3. УСТАНОВИТЕ ВЕДОМУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА

  4. УСТАНОВИТЕ ВЕДУЩУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА

  5. УСТАНОВИТЕ ВАЛ СТАТОРА В СБОРЕ

  6. ПРОВЕРЬТЕ ПЕРЕДНИЙ МАСЛЯНЫЙ НАСОС В СБОРЕ

Масляный Насос -- Повторная Сборка



1. УСТАНОВИТЕ САЛЬНИК ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U760E.Система Автоматической Трансмиссии.Масляный насос повторная сборка

  1. Покройте кромку нового сальника переднего масляного насоса тонким слоем универсальной консистентной смазки.

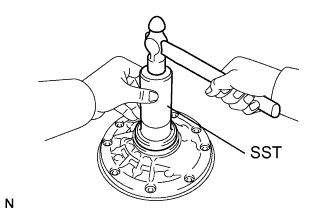

  1. С помощью SST и молотка установите сальник переднего масляного насоса в корпус переднего масляного насоса.

    SST
    09350-32014(09351-32140)
    ПРИМЕЧАНИЕ:
    Поверхность сальника должна быть вровень с наружным краем корпуса переднего масляного насоса.


2. УСТАНОВИТЕ ПЕРЕДНЕЕ КОЛЬЦЕВОЕ УПЛОТНЕНИЕ КОРПУСА МАСЛЯНОГО НАСОСА


    Camry ASV50 GSV50 ACV51

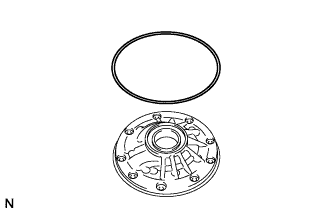

  1. Нанесите жидкость для автоматических трансмиссий на новое кольцевое уплотнение корпуса переднего масляного насоса и установите его на корпус переднего масляного насоса.

    ПРИМЕЧАНИЕ:
    Убедитесь, что кольцевое уплотнение не перекручено.


3. УСТАНОВИТЕ ВЕДОМУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА


    Camry ASV50 GSV50 ACV51

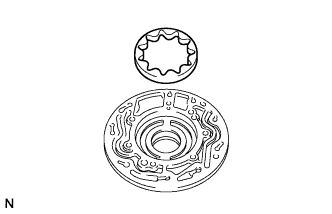

  1. Нанесите жидкость для автоматических трансмиссий на ведомую шестерню переднего масляного насоса и установите ее маркированной стороной вверх в корпус переднего масляного насоса.



4. УСТАНОВИТЕ ВЕДУЩУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА


    Camry ASV50 GSV50 ACV51

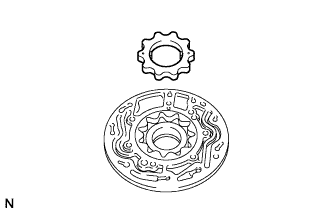

  1. Нанесите жидкость для автоматических трансмиссий на ведущую шестерню переднего масляного насоса и установите ее маркированной стороной вверх в корпус переднего масляного насоса.



5. УСТАНОВИТЕ ВАЛ СТАТОРА В СБОРЕ


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U760E.Система Автоматической Трансмиссии.Масляный насос повторная сборка

  1. Совместите штифты вала статора с отверстиями в корпусе переднего масляного насоса и установите вал статора на корпус переднего масляного насоса, закрепив его 16 болтами "TORX".

    Длина болта
    Болт
    		Длина [мм (дюймы)]
    А
    		14 (0,551)
    B
    		26 (1,02)

  1. Затяните 16 болтов "TORX" с помощью торцевого ключа "TORX" T30.

    Момент затяжки:
    9,3 N*m{95 kgf*cm, 82 in.*lbf}


6. ПРОВЕРЬТЕ ПЕРЕДНИЙ МАСЛЯНЫЙ НАСОС В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Поверните ведущую шестерню с помощью 2 отверток и убедитесь, что она вращается свободно.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кромку сальника.
