Масляный насос разборка. Camry ASV50

Ходовая Часть. Camry ASV50 GSV50 ACV51
Автоматическая Трансмиссия В Блоке С Главной Передачей U660E . Camry ASV50 GSV50 ACV51

  1. ПРОВЕРЬТЕ КОРПУС ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА В СБОРЕ

  2. СНИМИТЕ ВАЛ СТАТОРА В СБОРЕ

  3. ПРОВЕРЬТЕ ЗАЗОР КОРПУСА ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА И ШЕСТЕРЕН В СБОРЕ

  4. СНИМИТЕ ПЕРЕДНЕЕ КОЛЬЦЕВОЕ УПЛОТНЕНИЕ КОРПУСА МАСЛЯНОГО НАСОСА

  5. СНИМИТЕ ВЕДУЩУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА

  6. СНИМИТЕ ВЕДОМУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА

  7. СНИМИТЕ ПЕРЕДНИЙ САЛЬНИК МАСЛЯНОГО НАСОСА

Масляный Насос -- Разборка



1. ПРОВЕРЬТЕ КОРПУС ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА В СБОРЕ


    Camry ASV50 GSV50 ACV51

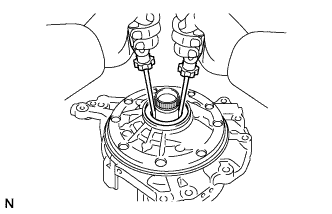

  1. Поверните ведущую шестерню с помощью 2 отверток и убедитесь, что она вращается свободно.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кромку сальника.


2. СНИМИТЕ ВАЛ СТАТОРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

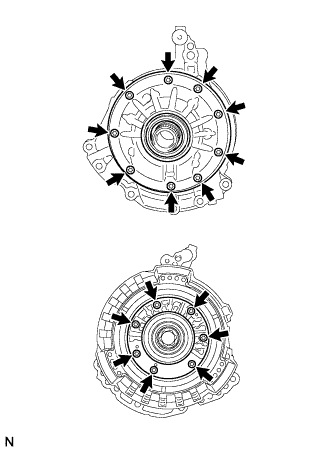

  1. Используя торцевой ключ "TORX" (T30), выверните 16 болтов и снимите вал статора в сборе с корпуса переднего масляного насоса.

    ПРИМЕЧАНИЕ:
    Раскладывайте шестерни в порядке снятия.


3. ПРОВЕРЬТЕ ЗАЗОР КОРПУСА ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА И ШЕСТЕРЕН В СБОРЕ


    Camry ASV50 GSV50 ACV51

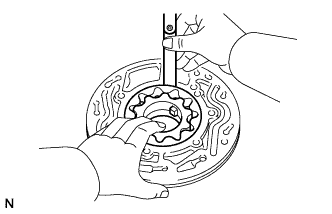

  1. Прижмите ведомую шестерню к одной из сторон корпуса.

  1. С помощью комплекта плоских щупов измерьте зазор.

    Номинальный зазор:
    0,08 - 0,15 мм (0,00315 - 0,00591 дюйма)
    Максимально допустимый зазор:
    0,15 мм (0,00591 дюйма)
    Если зазор превышает максимально допустимый, замените корпус масляного насоса в сборе.


    Camry ASV50 GSV50 ACV51

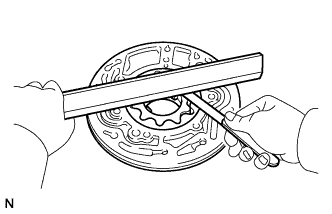

  1. С помощью поверочной линейки и комплекта плоских щупов измерьте боковой зазор обеих шестерен.

    Номинальный боковой зазор:
    0,025 - 0,04 мм (0,000984 - 0,00157 дюйма)

    Максимально допустимый боковой зазор:
    0,04 мм (0,00157 дюйма)
    Толщина ведущей шестерни
    Метка
    		Толщина
    1
    		11,547-11,555 мм (0,4546-0,4549 дюйма)
    2
    		11,555-11,563 мм (0,4549-0,4552 дюйма)
    3
    		11,564-11,571 мм (0,4553-0,4556 дюйма)
    4
    		11,572-11,579 мм (0,4556-0,4559 дюйма)
    5
    		11,580-11,587 мм (0,4559-0,4562 дюйма)
    Толщина ведомой шестерни
    Метка
    		Толщина
    1
    		11,547-11,555 мм (0,4546-0,4549 дюйма)
    2
    		11,555-11,563 мм (0,4549-0,4552 дюйма)
    3
    		11,564-11,571 мм (0,4553-0,4556 дюйма)
    4
    		11,572-11,579 мм (0,4556-0,4559 дюйма)
    5
    		11,580-11,587 мм (0,4559-0,4562 дюйма)


4. СНИМИТЕ ПЕРЕДНЕЕ КОЛЬЦЕВОЕ УПЛОТНЕНИЕ КОРПУСА МАСЛЯНОГО НАСОСА


    Camry ASV50 GSV50 ACV51

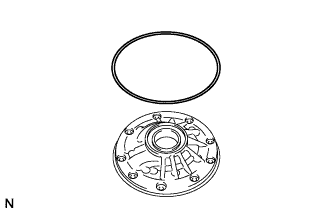

  1. Снимите кольцевое уплотнение с корпуса переднего масляного насоса в сборе.



5. СНИМИТЕ ВЕДУЩУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА


    Camry ASV50 GSV50 ACV51

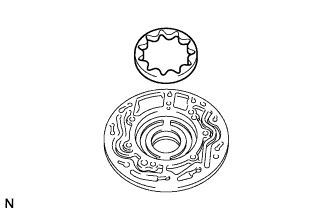

  1. Снимите ведущую шестерню переднего масляного насоса с корпуса переднего масляного насоса.



6. СНИМИТЕ ВЕДОМУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА


    Camry ASV50 GSV50 ACV51

  1. Снимите ведомую шестерню переднего масляного насоса с корпуса переднего масляного насоса.



7. СНИМИТЕ ПЕРЕДНИЙ САЛЬНИК МАСЛЯНОГО НАСОСА


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U660E .Система Автоматической Трансмиссии.Масляный насос разборка

  1. Зажмите корпус переднего масляного насоса в тисках между алюминиевыми пластинами.

    ПРИМЕЧАНИЕ:
    Не затягивайте тиски слишком сильно.

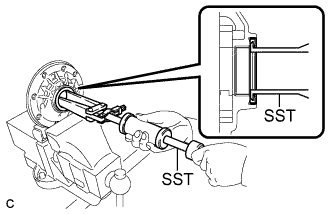

  1. С помощью SST извлеките сальник переднего масляного насоса из корпуса переднего масляного насоса.

    SST
    09308-00010
