Масляный Насос -- Проверка



1. ПРОВЕРЬТЕ КОРПУС ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Поверните ведущую шестерню с помощью 2 отверток и убедитесь, что она вращается свободно.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кромку сальника.


2. ПРОВЕРЬТЕ ЗАЗОР КОРПУСА ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА И ШЕСТЕРЕН В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Прижмите ведомую шестерню к одной из сторон корпуса.

  1. С помощью комплекта плоских щупов измерьте зазор.

    Номинальный зазор:
    0,08 - 0,15 мм (0,00315 - 0,00591 дюйма)
    Максимально допустимый зазор:
    0,15 мм (0,00591 дюйма)
    Если зазор превышает максимально допустимый, замените корпус масляного насоса в сборе.


    Camry ASV50 GSV50 ACV51

  1. С помощью поверочной линейки и комплекта плоских щупов измерьте боковой зазор обеих шестерен.

    Номинальный боковой зазор:
    0,025 - 0,04 мм (0,000984 - 0,00157 дюйма)

    Максимально допустимый боковой зазор:
    0,04 мм (0,00157 дюйма)
    Толщина ведущей шестерни
    Метка
    		Толщина
    1
    		11,547-11,555 мм (0,4546-0,4549 дюйма)
    2
    		11,555-11,563 мм (0,4549-0,4552 дюйма)
    3
    		11,564-11,571 мм (0,4553-0,4556 дюйма)
    4
    		11,572-11,579 мм (0,4556-0,4559 дюйма)
    5
    		11,580-11,587 мм (0,4559-0,4562 дюйма)
    Толщина ведомой шестерни
    Метка
    		Толщина
    1
    		11,547-11,555 мм (0,4546-0,4549 дюйма)
    2
    		11,555-11,563 мм (0,4549-0,4552 дюйма)
    3
    		11,564-11,571 мм (0,4553-0,4556 дюйма)
    4
    		11,572-11,579 мм (0,4556-0,4559 дюйма)
    5
    		11,580-11,587 мм (0,4559-0,4562 дюйма)


3. ПРОВЕРЬТЕ КОРПУС ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА В СБОРЕ


    Camry ASV50 GSV50 ACV51

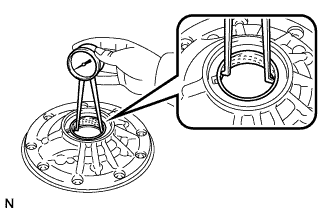

  1. С помощью индикатора часового типа измерьте внутренний диаметр втулки корпуса масляного насоса.

    Номинальный внутренний диаметр:
    43,113-43,138 мм (1,6974-1,6983 дюйма)
    Максимальный внутренний диаметр:
    43,188 мм (1,7003 дюйма)
    Если внутренний диаметр превышает максимально допустимый, замените корпус переднего масляного насоса в сборе.


4. ПРОВЕРЬТЕ ВАЛ СТАТОРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

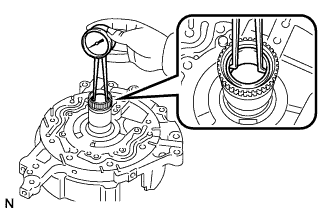

  1. С помощью индикатора часового типа измерьте внутренний диаметр втулки корпуса масляного насоса.

    Номинальный внутренний диаметр:
    22,500-22,526 мм (0,8858-0,8868 дюйма)
    Максимальный внутренний диаметр:
    22,570 мм (0,8886 дюйма)
    Если внутренний диаметр превышает максимально допустимый, замените вал статора в сборе.
