dtc p2810 электрическая часть электромагнитного клапана регулировки давления g (электромагнитного клапана переключения передач sl4). Camry ASV50
ОПИСАНИЕ
ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

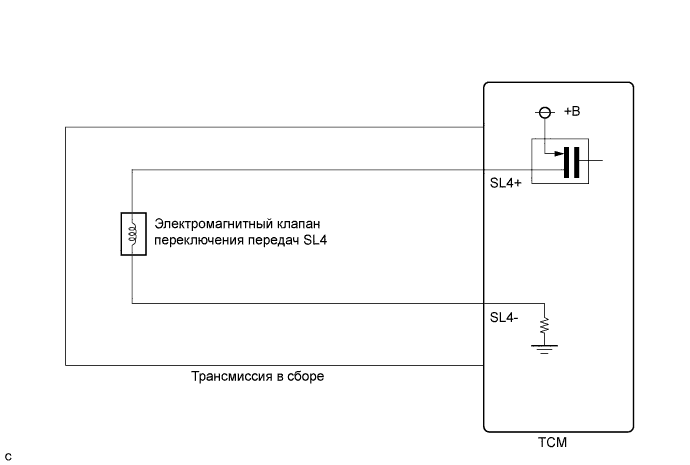

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ (SL4)
ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL4
DTC P2810 Электрическая часть электромагнитного клапана регулировки давления "G" (электромагнитного клапана переключения передач SL4) |
ОПИСАНИЕ
Для переключения передач с 1-й по 6-ю TCM включает и выключает электромагнитные клапаны SL1, SL2, SL3, SL4 и SL. При возникновении обрыва или короткого замыкания в цепи какого-либо из электромагнитных клапанов переключения передач TCM продолжает управлять работой оставшихся исправных электромагнитных клапанов переключения передач, обеспечивая безотказную работу автомобиля (Нажмите здесь)№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
P2810
| Во время движения и переключения передач TCM выявил наличие обрыва или короткого замыкания в цепи электромагнитного клапана переключения передач SL4. (логика диагностирования за 1 поездку)
- Скважность выходного сигнала составляет 100%.
(ПРИМЕЧАНИЕ: при нормальных условиях скважность выходного сигнала SL4 меньше 100%.)
| - Обрыв или короткое замыкание в цепи электромагнитного клапана переключения передач SL4
- Электромагнитный клапан переключения передач SL4
- TCM
|
ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ
TCM передает команды на переключение передач, включая/выключая электромагнитные клапаны переключения. Когда в цепи какого-либо электромагнитного клапана переключения передач появляется обрыв или короткое замыкание, TCM регистрирует неисправность, включает контрольную лампу неисправности и сохраняет в памяти DTC. При этом TCM переходит в аварийный режим работы и продолжает управлять оставшимися исправными электромагнитными клапанами (в случае обрыва или короткого замыкания ECM прекращает подачу тока в цепь)стр. Нажмите здесь.
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ (SL4) |
Снимите TCM с трансмиссии.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
22 (SL4+) - 21 (SL4-)
| 20°C (68°F)
| 5,0-5,6 Ом
|
22 (SL4+) - масса и другие контакты
| Всегда
| 10 кОм или более
|
21 (SL4-) - масса и другие контакты
| Всегда
| 10 кОм или более
|
Обозначения на рисунке*a
| Устройство с неподсоединенным жгутом проводов
(жгут электропроводки трансмиссии)
|
| 2.ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL4 |
Снимите электромагнитный клапан переключения передач SL4.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
1 - 2
| 20°C (68°F)
| 5,0-5,6 Ом
|
Обозначения на рисунке*1
| Электромагнитный клапан переключения передач SL4
|
Подсоедините положительный (+) вывод аккумуляторной батареи с лампой 21 Вт к контакту 2, а отрицательный (-) вывод – к контакту 1 разъема электромагнитного клапана. Затем убедитесь в том, что клапан приводится в движение, издавая характерный для этого звук.
- OK:
- Клапан приводится в движение, издавая характерный звук.
| | ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL4 (Нажмите здесь) |
|
|
