DTC P2810 Электрическая часть электромагнитного клапана регулировки давления "G" (электромагнитного клапана переключения передач SL4) |
ОПИСАНИЕ
Для переключения передач с 1-й по 6-ю ЕCM включает и выключает электромагнитные клапаны SL1, SL2, SL3, SL4 и SL. При возникновении обрыва или короткого замыкания в цепи какого-либо из электромагнитных клапанов переключения передач ECM продолжает управлять работой оставшихся исправных электромагнитных клапанов переключения передач, обеспечивая безотказную работу автомобиля (Нажмите здесь)№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
P2810
| Во время движения и переключения передач ECM выявил наличие обрыва или короткого замыкания в цепи электромагнитного клапана переключения передач SL4. (логика диагностирования за 1 поездку)
- Скважность выходного сигнала составляет 100%.
(ПРИМЕЧАНИЕ: при нормальных условиях скважность выходного сигнала SL4 меньше 100%.)
| - Обрыв или короткое замыкание в цепи электромагнитного клапана переключения передач SL4
- Электромагнитный клапан переключения передач SL4
- Разъем на жгуте проводов
- ECM
|
ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ
ЕCM передает команды на переключение передач, включая/выключая электромагнитные клапаны переключения. Когда в цепи какого-либо электромагнитного клапана переключения передач появляется обрыв или короткое замыкание, ECM регистрирует неисправность, включает контрольную лампу неисправности и сохраняет в памяти DTC. При этом ECM переходит в аварийный режим работы и продолжает управлять оставшимися исправными электромагнитными клапанами (в случае обрыва или короткого замыкания ECM прекращает подачу тока в цепь)стр. Нажмите здесь.

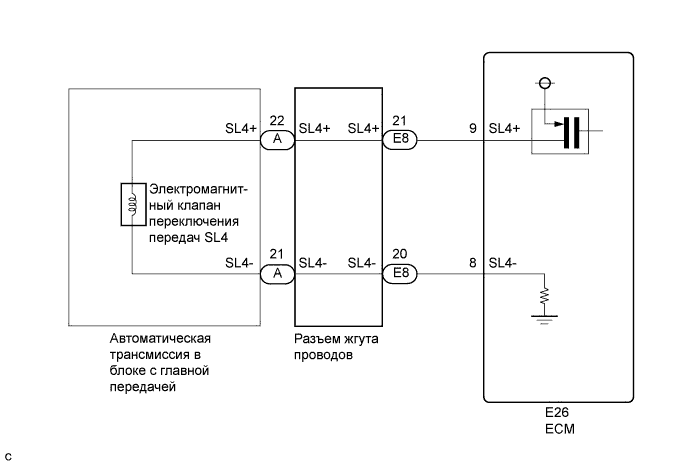

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL4) |
Отсоедините разъем ЭБУ.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Состояние по показаниям портативного диагностического прибора
| Условие
| Заданные условия
|
E26-9 (SL4+) - E26-8 (SL4-)
| 20°C (68°F)
| 5,0-5,6 Ом
|
E26-9 (SL4+) - масса и другие контакты
| Всегда
| 10 кОм или более
|
E26-8 (SL4-) - масса и другие контакты
| Всегда
| 10 кОм или более
|

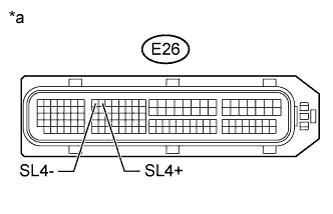

Обозначения на рисунке*a
| Вид спереди разъема со стороны жгута проводов:
(к ECM)
|
| 2.ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ECM - РАЗЪЕМ ЖГУТА ПРОВОДОВ) |
Отсоедините разъем жгута проводов от разъема жгута электропроводки.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Состояние по показаниям портативного диагностического прибора
| Условие
| Заданные условия
|
E26-9 (SL4+) - E8-21 (SL4+)
| Всегда
| Менее 1 Ом
|
E26-8 (SL4-) - E8-20 (SL4-)
| Всегда
| Менее 1 Ом
|
E26-9 (SL4+) или E8-21 (SL4+) - масса и другие контакты
| Всегда
| 10 кОм или более
|
E26-8 (SL4-) или E8-20 (SL4-) - масса и другие контакты
| Всегда
| 10 кОм или более
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| 3.ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ (SL4) |
Снимите разъем жгута проводов с автоматической трансмиссии.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
A-22 (SL4+) - A-21 (SL4-)
| 20°C (68°F)
| 5,0-5,6 Ом
|
A-22 (SL4+) - масса и другие контакты
| Всегда
| 10 кОм или более
|
A-21 (SL4-) - масса и другие контакты
| Всегда
| 10 кОм или более
|

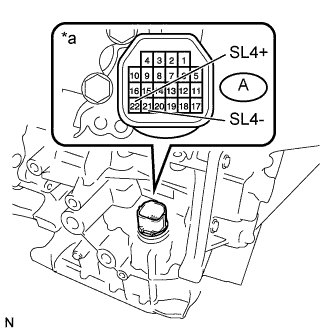

Обозначения на рисунке*a
| Устройство с неподсоединенным жгутом проводов
(жгут электропроводки трансмиссии)
|
| 4.ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL4 |
Снимите электромагнитный клапан переключения передач SL4.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
1 - 2
| 20°C (68°F)
| 5,0-5,6 Ом
|
Обозначения на рисунке*1
| Электромагнитный клапан переключения передач SL4
|
Подсоедините положительный (+) вывод аккумуляторной батареи с лампой 21 Вт к контакту 2, а отрицательный (-) вывод – к контакту 1 разъема электромагнитного клапана. Затем убедитесь в том, что клапан приводится в движение, издавая характерный для этого звук.
- OK:
- Клапан приводится в движение, издавая характерный звук.
| | ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL4 (Нажмите здесь) |
|
|
