Прикуриватель -- Снятие |
| 1. СНИМИТЕ ЛЕВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ |
Освободите 3 фиксатора и 8 направляющих, и снимите левую облицовку передней панели, как показано на рисунке.
 |
| 2. СНИМИТЕ ПРАВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ |
Освободите 3 фиксатора и 8 направляющих, и снимите правую облицовку передней панели.
 |
| 3. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ |
Поверните рукоятку рычага переключения передач против часовой стрелки для ее снятия.
 |
| 4. СНИМИТЕ ВЕРХНЮЮ ПАНЕЛЬ ЗАДНЕЙ КОНСОЛИ В СБОРЕ |
Установите рычаг переключения передач в положение N.
Освободите 6 фиксаторов, как показано на рисунке.
Отсоедините все разъемы и снимите заднюю верхнюю облицовку панели пола в сборе.
| 5. СНИМИТЕ ПЕРЕДНЮЮ НАКЛАДКУ ВЕРХНЕЙ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА |
Для накладки без отверстий:
Освободите 2 захвата и снимите переднюю накладку верхней облицовки панели пола, как показано на рисунке.
Для накладки с 3 отверстиями для переключателей:
Освободите 2 захвата, как показано на рисунке.
Отсоедините все разъемы и снимите переднюю накладку верхней облицовки панели пола.
| 6. СНИМИТЕ ПЕРЕДНЮЮ ПЕПЕЛЬНИЦУ В СБОРЕ |

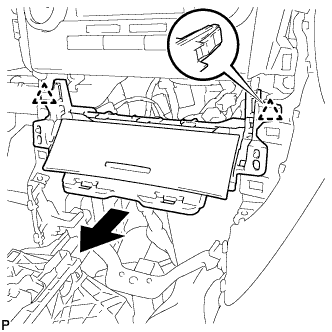

Выверните 2 винта <C>.
 |
Освободите 2 фиксаторов, как показано на рисунке.
 |
Отсоедините все разъемы и снимите переднюю пепельницу в сборе.
| 7. СНИМИТЕ ПРИКУРИВАТЕЛЬ В СБОРЕ |

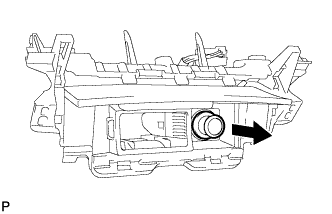

Снимите ручку и нагревательный элемент прикуривателя в сборе.
 |

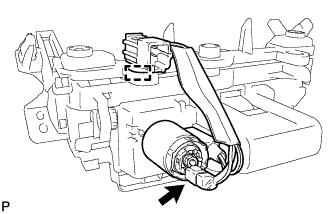

Расцепите зажим.
 |
Отсоедините разъем.

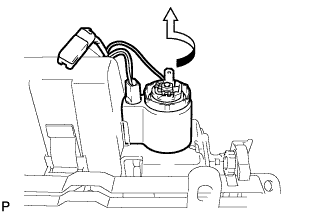

Поверните прикуриватель в направлении, указанном на рисунке стрелкой, и достаньте его.
 |
Снимите гнездо прикуривателя и держатель прикуривателя.
