Прикуриватель установка. Camry ASV50

Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Силовые Розетки (В Салоне). Camry ASV50 GSV50 ACV51

  1. УСТАНОВИТЕ ПРИКУРИВАТЕЛЬ В СБОРЕ

  2. УСТАНОВИТЕ ПЕРЕДНЮЮ ПЕПЕЛЬНИЦУ В СБОРЕ

  3. УСТАНОВИТЕ ПЕРЕДНЮЮ НАКЛАДКУ ВЕРХНЕЙ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА

  4. УСТАНОВИТЕ ВЕРХНЮЮ ПАНЕЛЬ ЗАДНЕЙ КОНСОЛИ В СБОРЕ

  5. УСТАНОВИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

  6. УСТАНОВИТЕ ПРАВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ

  7. УСТАНОВИТЕ ЛЕВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ

Прикуриватель -- Установка



1. УСТАНОВИТЕ ПРИКУРИВАТЕЛЬ В СБОРЕ


    Camry ASV50 GSV50 ACV51

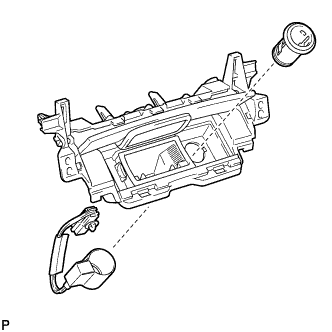

  1. Установите гнездо прикуривателя и держатель прикуривателя.



    Camry ASV50 GSV50 ACV51

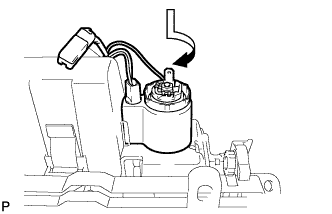

  1. Поверните прикуриватель в направлении, указанном на рисунке стрелкой, и установите его.

  1. Подсоедините разъем.

  1. Введите зажим в зацепление.



    Camry ASV50 GSV50 ACV51

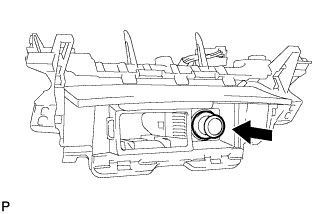

  1. Установите ручку и нагревательный элемент прикуривателя в сборе.



2. УСТАНОВИТЕ ПЕРЕДНЮЮ ПЕПЕЛЬНИЦУ В СБОРЕ

  1. Подсоедините все разъемы.



    Camry ASV50 GSV50 ACV51

  1. Введите в зацепление 2 фиксатора.

  1. Установите переднюю пепельницу в сборе и закрепите ее 2 винтами <C>.



3. УСТАНОВИТЕ ПЕРЕДНЮЮ НАКЛАДКУ ВЕРХНЕЙ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА


  1. Для накладки без отверстий:



      Camry ASV50 GSV50 ACV51

    1. Установите переднюю накладку верхней облицовки панели пола и закрепите 2 захватами, как показано на рисунке.



  1. Для накладки с 3 отверстиями для переключателей:

    1. Подсоедините все разъемы.



      2. Camry ASV50 GSV50 ACV51

    2. Установите переднюю накладку верхней облицовки панели пола и закрепите 2 захватами, как показано на рисунке.



4. УСТАНОВИТЕ ВЕРХНЮЮ ПАНЕЛЬ ЗАДНЕЙ КОНСОЛИ В СБОРЕ

  1. Подсоедините все разъемы.



    Camry ASV50 GSV50 ACV51

  1. Установите верхнюю заднюю облицовку панели пола и закрепите ее 6 фиксаторами.

  1. Установите рычаг переключения передач в положение P.



5. УСТАНОВИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Поверните рукоятку рычага переключения передач по часовой стрелке для ее установки.



6. УСТАНОВИТЕ ПРАВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ


    Camry ASV50 GSV50 ACV51

  1. Установите обивку правой панели и закрепите ее 3 фиксаторами и 8 направляющими.



7. УСТАНОВИТЕ ЛЕВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ


    Camry ASV50 GSV50 ACV51

  1. Установите обивку левой панели и закрепите ее 3 фиксаторами и 8 направляющими.
