Сиденья. Переключатель электропривода сиденья (для переднего сиденья) проверка

Сиденья. Camry ASV50 GSV50 ACV51

Переключатель Электропривода Сиденья (Для Переднего Сиденья) -- Проверка

1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ (для стороны водителя)

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

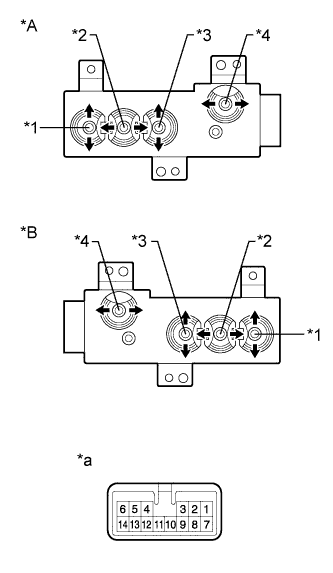

Обозначения на рисунке
*A	Для моделей с левосторонним рулевым управлением
*B	Для моделей с правосторонним рулевым управлением
*1	Переключатель вертикального перемещения передней части
*2	Переключатель продольного перемещения
*3	Переключатель подъема
*4	Переключатель наклона
*a	Устройство с отсоединенным жгутом проводов (Переключатель электропривода переднего сиденья (для водителя))

Номинальное сопротивление (для моделей с левосторонним рулевым управлением):

Переключатель продольного перемещения
Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
5 - 7 5 - 8	Передн.	Менее 1 Ом
2 - 11 2 - 12
5 - 11 5 - 12	Выкл
2 - 11 2 - 12
5 - 11 5 - 12	Задн.
2 - 7 2 - 8

Переключатель вертикального перемещения передней части
Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
1 - 7 1 - 8	Вверх	Менее 1 Ом
6 - 11 6 - 12
1 - 11 1 - 12	Выкл
6 - 11 6 - 12
1 - 11 1 - 12	Вниз
6 - 7 6 - 8

Переключатель подъема
Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
3 - 7 3 - 8	Вверх	Менее 1 Ом
4 - 11 4 - 12
3 - 11 3 - 12	Выкл
4 - 11 4 - 12
3 - 11 3 - 12	Вниз
4 - 7 4 - 8

Переключатель наклона
Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
10 - 7 10 - 8	Передн.	Менее 1 Ом
9 - 11 9 - 12
10 - 11 10 - 12	Выкл
9 - 11 9 - 12
10 - 11 10 - 12	Задн.
9 - 7 9 - 8

Номинальное сопротивление (для моделей с правосторонним рулевым управлением):

Переключатель продольного перемещения
Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
2 - 13 2 - 14	Передн.	Менее 1 Ом
5 - 9 5 - 10
2 - 9 2 - 10	Выкл
5 - 9 5 - 10
2 - 9 2 - 10	Задн.
5 - 13 5 - 14

Переключатель вертикального перемещения передней части
Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
6 - 13 6 - 14	Передн.	Менее 1 Ом
1 - 9 1 - 10
6 - 9 6 - 10	Выкл
1 - 9 1 - 10
6 - 9 6 - 10	Задн.
1 - 13 1 - 14

Переключатель подъема
Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
4 - 13 4 - 14	Передн.	Менее 1 Ом
3 - 9 3 - 10
4 - 9 4 - 10	Выкл
3 - 9 3 - 10
4 - 9 4 - 10	Задн.
3 - 13 3 - 14

Переключатель наклона
Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
11 - 13 11 - 14	Передн.	Менее 1 Ом
12 - 9 12 - 10
11 - 9 11 - 10	Выкл
12 - 9 12 - 10
11 - 9 11 - 10	Задн.
12 - 13 12 - 14

Если результат не соответствует требованиям, замените переключатель электропривода переднего сиденья (для стороны водителя).

2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ (для переднего пассажира)

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

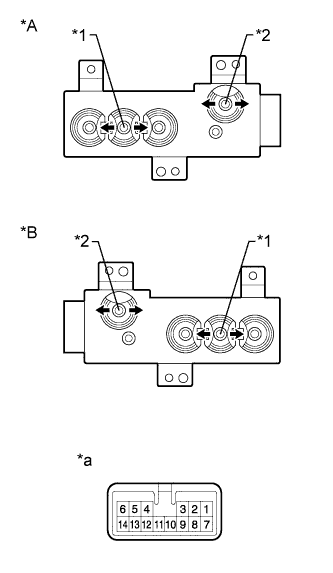

Обозначения на рисунке
*A	Для моделей с левосторонним рулевым управлением
*B	Для моделей с правосторонним рулевым управлением
*1	Переключатель продольного перемещения
*2	Переключатель наклона
*a	Устройство с неподсоединенным жгутом проводов (переключатель электропривода переднего сиденья (для переднего пассажира))

Номинальное сопротивление (для моделей с левосторонним рулевым управлением):

Переключатель продольного перемещения
Подключение диагностического прибора	Положение выключателя	Заданные условия
2 - 13	Передн.	Менее 1 Ом
5 - 10
2 - 10	Выкл
5 - 10
2 - 10	Задн.
5 - 13

Переключатель наклона
Подключение диагностического прибора	Положение выключателя	Заданные условия
11 - 13	Передн.	Менее 1 Ом
12 - 10
11 - 10	Выкл
12 - 10
11 - 10	Задн.
12 - 13

Номинальное сопротивление (для моделей с правосторонним рулевым управлением):

Переключатель продольного перемещения
Подключение диагностического прибора	Положение выключателя	Заданные условия
5 - 8	Передн.	Менее 1 Ом
2 - 11
5 - 11	Выкл
2 - 11
5 - 11	Задн.
2 - 8

Переключатель наклона
Подключение диагностического прибора	Положение выключателя	Заданные условия
10 - 8	Передн.	Менее 1 Ом
9 - 11
10 - 11	Выкл
9 - 11
10 - 11	Задн.
9 - 8

Если результат не соответствует требованиям, замените переключатель электропривода переднего сиденья (для стороны переднего пассажира).
