СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ - Цепь питания ЭБУ


ОПИСАНИЕ

При включении зажигания на реле EFI MAIN подается напряжение с контакта MREL блока ECM. Это приводит к замыканию контактов реле EFI MAIN, и на контакт +B блока TCM подается напряжение питания.

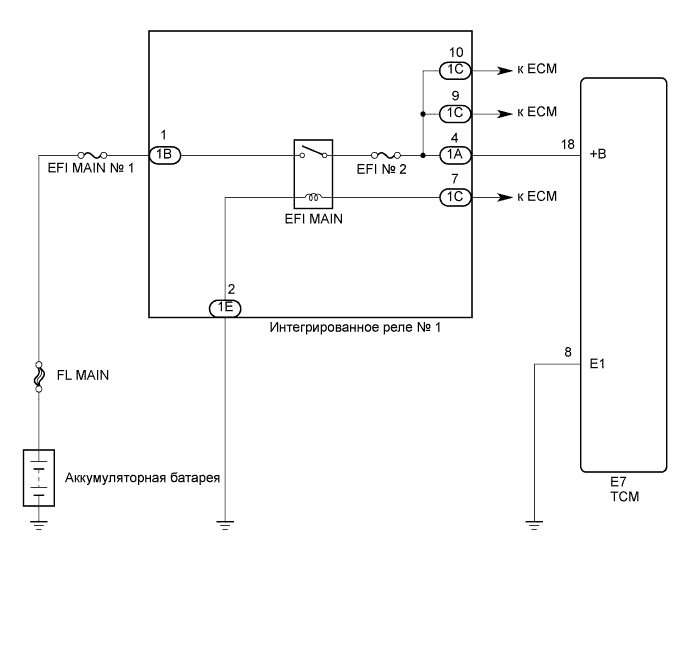

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U660E .Система Автоматической Трансмиссии.Система автоматической трансмиссии цепь питания эбу


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (TCM – МАССА)


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U660E .Система Автоматической Трансмиссии.Система автоматической трансмиссии цепь питания эбу

  1. Отсоедините разъем TCM.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    E7-8 (E1) - масса
    		Всегда
    		Менее 1 Ом
    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к TCM)


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


2.ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ ЭБУ (НА КОНТАКТЕ +B)


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U660E .Система Автоматической Трансмиссии.Система автоматической трансмиссии цепь питания эбу

  1. Отсоедините разъем TCM.

  1. Включите зажигание (IG).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Положение переключателя
    		Заданные условия
    E7-18 (+B) - масса
    		Зажигание включено (IG)
    		11 – 14 В

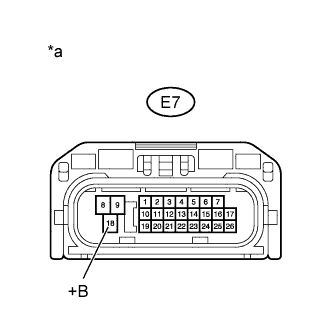

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к TCM)


NG
Перейдите к шагу 3
OK

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (TCM - ИНТЕГРИРОВАННОЕ РЕЛЕ № 1)

  1. Извлеките интегрированное реле № 1 из блока реле и распределительного блока моторного отсека в сборе.

  1. Отсоедините разъем интегрированного реле № 1.

  1. Отсоедините разъем TCM.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление (при проверке на обрыв):
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    E7-18 (+B) - 1A-4
    		Всегда
    		Менее 1 Ом
    Номинальное сопротивление (при проверке на короткое замыкание):
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    E7-18 (+B) или 1A-4 - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

СМ. ЦЕПЬ ПИТАНИЯ ECM (СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ / СИСТЕМА SFI) (Нажмите здесь)
