DTC C1234 Датчик рысканья

DTC C1472 Датчик ускорения


ОПИСАНИЕ

ЭБУ системы противоскольжения получает сигналы от датчика замедления и рысканья (центрального блока управления системы SRS) по шине CAN.
УКАЗАНИЕ:
В случае возникновения неисправности в линиях шины между датчиком замедления и рысканья (центральным блоком управления системы SRS) и системой передачи данных CAN выводится код DTC U0123 (нарушение связи с датчиком рысканья). Если вместе с C1234 и/или C1472 выводится код U0123, сначала необходимо проверить и отремонтировать неисправные участки, на которые указывает код U0123.
Ниже перечислены условия, которые могут вызывать сохранение кодов DTC:
  1. Цепь датчика замедления и рысканья (неисправность)
  2. Неправильная установка датчика замедления и рысканья (центрального блока управления системы SRS).
  3. Сигнал датчика замедления и рысканья (неисправность)

№ DTC
Условие обнаружения DTC
Неисправный участок
C1234
При выполнении любого из следующих условий:
  1. В результате коррекции смещения, выполненной, когда автомобиль останавливался и трогался с места, величина смещения показания датчика рысканья согласно оценке составляет менее -5,25 град./с или превышает 5,25 град./с.
  2. Коррекция смещения в остановленном автомобиле не была завершена, и величина смещения показания датчика рысканья согласно оценке составляет менее -15 град./с или превышает 15 град./с в соответствии с коррекцией смещения, выполненной во время движения автомобиля.
  3. Коррекция смещения в остановленном автомобиля была завершена, и величина смещения показания датчика рысканья составляет менее -7,5 град./с или превышает 7,5 град./с.
  4. В результате коррекции смещения, выполненной во время движения автомобиля, величина смещения показания датчика рысканья согласно оценке составляет менее -7,5 град./с или превышает 7,5 град./с.
  5. После запуска системы VSC, но до начала движения автомобиля показание датчика рысканья в остановленном автомобиле в течение 5 с или дольше составляет менее -30 град./с или превышает 30 град./с.
  6. После запуска системы VSC, но до начала движения автомобиля показание датчика рысканья при трогании автомобиля с места в течение 0,5 с или дольше составляет менее -30 град./с или превышает 30 град./с.
  7. После запуска системы VSC, но до начала движения автомобиля показание датчика рысканья по мере трогания автомобиля с места в течение 0,5 с или дольше составляет менее -30 град./с или превышает 30 град./с.
  8. Показание датчика рысканья в течение 0,8 с или дольше составляет менее -94,75 град./с или превышает 94,75 град./с.
  9. В течение 0,04 с регистрируется ненормальное изменение показания датчика рысканья.
  10. Согласно оценке ЭБУ системы противоскольжения показание датчика рысканья расценивается как ненормальное.
  1. Установка датчика
  2. Датчик замедления и рысканья (блок управления системы SRS в сборе)
  3. Цепь датчика замедления и рысканья
C1472
При выполнении любого из следующих условий:
  1. При остановленном автомобиле величина внутреннего ускорения в течение 0,4 с или дольше составляет менее -7 м/с2 или превышает 7 м/с2.
  2. В результате коррекции смещения, выполненной во время движения автомобиля, величина смещения показания датчика ускорения согласно оценке составляет менее -2,25 м/с2 или превышает 2,25 м/с2.
  3. Показание датчика ускорения в течение 0,8 с или дольше составляет менее -14,6 м/с2 или превышает 14,6 м/с2.
  1. Установка датчика
  2. Датчик замедления и рысканья (блок управления системы SRS в сборе)
  3. Цепь датчика замедления и рысканья

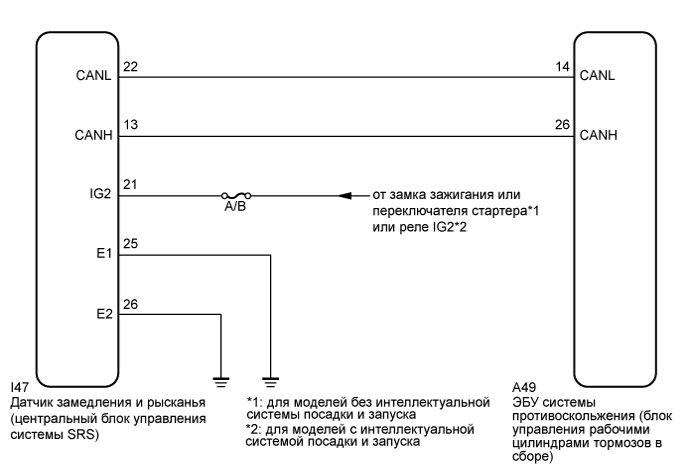

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Системы Управления Тормозами Динамикой Автомобиля.Система Курсовой Устойчивости. dtc c1234 датчик рысканья


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
Если совместно с кодами C1234 и/или C1472 выводятся коды U0123 и/или U0126, сначала следует проверить и отремонтировать неисправные узлы, на которые указывают коды U0123 и/или U0126 (Нажмите здесь).
1.ПРОВЕРЬТЕ DTC

  1. Сбросьте коды DTC (Нажмите здесь).

  1. Выключите зажигание.

  1. Запустите двигатель.

  1. Двигаясь на автомобиле со скоростью 30 км/час (18 миль в час) или более, поверните рулевое колесо и замедлите движение (нажмите на педаль тормоза).

  1. Снова включите зажигание и убедитесь, что коды DTC для мультиплексной шины CAN не выводятся (Нажмите здесь).

    Результат:

    Результат
    		Перейти к
    DTC системы передачи данных CAN не выводятся.
    		А
    Выводится DTC, относящийся к мультиплексной шине CAN.
    		B


B
ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN (Нажмите здесь)
А


2.ПРОВЕРЬТЕ УСТАНОВКУ ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ СИСТЕМЫ SRS

  1. Выключите зажигание.

  1. Убедитесь, что датчик замедления и рысканья (центральный блок управления системы SRS) установлен правильно (Нажмите здесь).

    OK:
    Датчик закреплен с номинальным моментом затяжки.
    Датчик не наклонен.


NG
ПРАВИЛЬНО УСТАНОВИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ ИСТОЧНИКА ПИТАНИЯ)


    Camry ASV50 GSV50 ACV51.Системы Управления Тормозами Динамикой Автомобиля.Система Курсовой Устойчивости. dtc c1234 датчик рысканья

  1. Проверьте, не ослаблены ли фиксирующая и соединительная части разъема.

  1. Отсоедините разъем датчика замедления и рысканья (центрального блока управления системы SRS в сборе).

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    I47-21 (IG2) - масса
    		Зажигание включено
    		11 - 14 В
    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к датчику замедления и рысканья (центральному блоку управления системы SRS))


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)
OK


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ МАССЫ)


    Camry ASV50 GSV50 ACV51.Системы Управления Тормозами Динамикой Автомобиля.Система Курсовой Устойчивости. dtc c1234 датчик рысканья

  1. Выключите зажигание.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    I47-25 (E1) - масса
    		Всегда
    		Менее 1 Ом
    I47-26 (E2) - масса
    		Всегда
    		Менее 1 Ом
    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к датчику замедления и рысканья (центральному блоку управления системы SRS))
    УКАЗАНИЕ:
    Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, перед заменой деталей вернитесь к таблице и перейдите к следующему шагу (Нажмите здесь).


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ СОЕДИНЕНИЯ С МАССОЙ)
OK

ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)
