Трос привода стояночного тормоза снятие. Camry ASV50

Тормоза. Camry ASV50 GSV50 ACV51
Стояночный Тормоз. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ПЕДАЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ (для моделей с левосторонним рулевым управлением)

  2. СНИМИТЕ ПЕДАЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ (для моделей с правосторонним рулевым управлением)

  3. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 1 В СБОРЕ (для моделей с левосторонним рулевым управлением)

  4. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 1 В СБОРЕ (для моделей с правосторонним рулевым управлением)

  5. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 4 В СБОРЕ

  6. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ

  7. СНИМИТЕ ПЕРЕДНИЙ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ПОЛА № 2

  8. ОТСОЕДИНИТЕ РЫЧАГ ПРИВОДА КОЛОДОК СТОЯНОЧНОГО ТОРМОЗА

  9. СНИМИТЕ ПОДКУЗОВНУЮ ПАНЕЛЬ ПОЛА № 2 (для левой стороны)

  10. СНИМИТЕ ПОДКУЗОВНУЮ ПАНЕЛЬ ПОЛА № 1 (для правой стороны)

  11. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ

  12. СНИМИТЕ ЗАЖИМ ТРОСА ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 2

Трос Привода Стояночного Тормоза -- Снятие


УКАЗАНИЕ:
  1. Следующая процедура предназначена для тросов привода стояночного тормоза № 1 и № 3.
  2. Выполните для троса привода стояночного тормоза № 3 в сборе те же действия, что и для троса привода стояночного тормоза № 2 в сборе.


1. СНИМИТЕ ПЕДАЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ (для моделей с левосторонним рулевым управлением)
(Нажмите здесь)


2. СНИМИТЕ ПЕДАЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ (для моделей с правосторонним рулевым управлением)
(Нажмите здесь).


3. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 1 В СБОРЕ (для моделей с левосторонним рулевым управлением)


    Camry ASV50 GSV50 ACV51

  1. Подтяните захват педали стояночного тормоза.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить трос привода стояночного тормоза № 1 в сборе.


    Camry ASV50 GSV50 ACV51

  1. Отверните регулировочную гайку.



    Camry ASV50 GSV50 ACV51

  1. Снимите фиксатор с троса привода стояночного тормоза № 1 в сборе.

  1. Снимите трос привода стояночного тормоза № 1 в сборе с педали стояночного тормоза в сборе.



4. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 1 В СБОРЕ (для моделей с правосторонним рулевым управлением)


    Camry ASV50 GSV50 ACV51

  1. Подтяните захват педали стояночного тормоза.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить трос привода стояночного тормоза № 1 в сборе.


    Camry ASV50 GSV50 ACV51

  1. Отверните регулировочную гайку.



    Camry ASV50 GSV50 ACV51

  1. Снимите фиксатор с троса привода стояночного тормоза № 1 в сборе.

  1. Снимите трос привода стояночного тормоза № 1 в сборе с педали стояночного тормоза в сборе.



5. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 4 В СБОРЕ


    Camry ASV50 GSV50 ACV51.Стояночный Тормоз.Система Стояночного Тормоза.Трос привода стояночного тормоза снятие

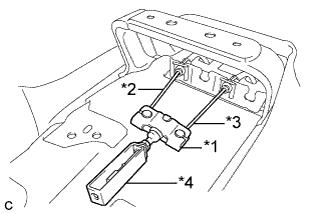

  1. Отсоедините трос привода стояночного тормоза № 3 в сборе от уравнителя троса привода стояночного тормоза.

    Обозначения на рисунке
    *1
    		Уравнитель троса стояночного тормоза
    *2
    		Трос привода стояночного тормоза № 2 в сборе
    *3
    		Трос привода стояночного тормоза № 3 в сборе
    *4
    		Трос привода стояночного тормоза № 4 в сборе

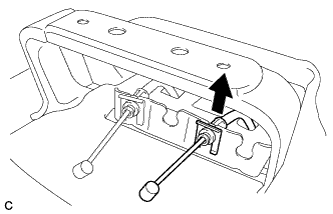

  1. Отсоедините трос привода стояночного тормоза № 2 в сборе, чтобы снять уравнитель троса привода стояночного тормоза.



    Camry ASV50 GSV50 ACV51.Стояночный Тормоз.Система Стояночного Тормоза.Трос привода стояночного тормоза снятие

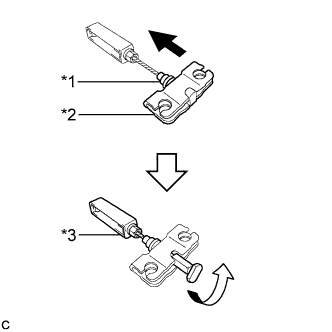

  1. Сдвиньте уравнитель троса привода стояночного тормоза и резиновый чехол.

    Обозначения на рисунке
    *1
    		Резиновый чехол
    *2
    		Уравнитель троса стояночного тормоза
    *3
    		Трос привода стояночного тормоза № 4 в сборе

  1. Отсоедините трос привода стояночного тормоза № 4 в сборе от уравнителя троса привода стояночного тормоза.



6. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ
  1. для моделей с 2AR-FE: (Нажмите здесь)
  2. Для 1AZ-FE: (Нажмите здесь)


7. СНИМИТЕ ПЕРЕДНИЙ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ПОЛА № 2


  1. Для моделей с 2AR-FE, 1AZ-FE:



      Camry ASV50 GSV50 ACV51

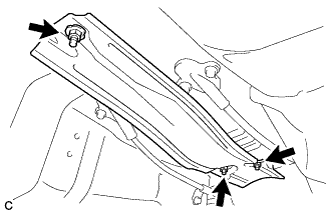

    1. Отверните 3 гайки и снимите передний теплозащитный экран пола № 2.



8. ОТСОЕДИНИТЕ РЫЧАГ ПРИВОДА КОЛОДОК СТОЯНОЧНОГО ТОРМОЗА
(Нажмите здесь).


9. СНИМИТЕ ПОДКУЗОВНУЮ ПАНЕЛЬ ПОЛА № 2 (для левой стороны)


    Camry ASV50 GSV50 ACV51

  1. Снимите 2 фиксатора.

    Обозначения на рисунке
    Camry ASV50 GSV50 ACV51
    		Гайка (присоединена к подкузовной панели)

  1. Освободите 6 гаек и снимите подкузовную панель пола № 2.

    УКАЗАНИЕ:
    6 гаек останутся присоединенными к подкузовной панели пола № 2.


10. СНИМИТЕ ПОДКУЗОВНУЮ ПАНЕЛЬ ПОЛА № 1 (для правой стороны)


    Camry ASV50 GSV50 ACV51

  1. Освободите 5 гаек и 2 фиксатора и снимите подкузовную панель пола № 1.

    Обозначения на рисунке
    Camry ASV50 GSV50 ACV51
    		Гайка (присоединена к подкузовной панели)
    УКАЗАНИЕ:
    Поверните фиксаторы, чтобы вывести их из зацепления. 5 гаек и 2 фиксатора останутся присоединенными к подкузовной панели пола № 1.


11. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Снимите фиксатор с троса привода стояночного тормоза № 3 в сборе.



    Camry ASV50 GSV50 ACV51

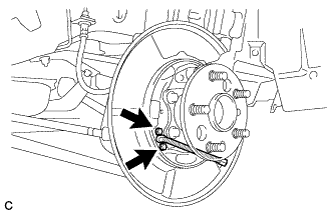

  1. Выверните 2 болта и отсоедините трос привода стояночного тормоза № 3 в сборе.

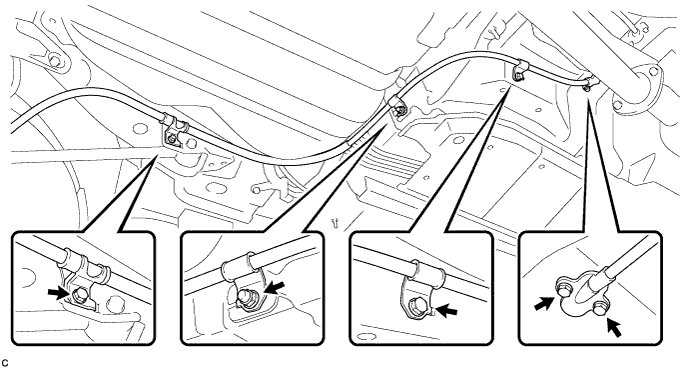

  1. Выверните 4 болта, отверните гайку и снимите трос привода стояночного тормоза № 3 в сборе.


    Camry ASV50 GSV50 ACV51.Стояночный Тормоз.Система Стояночного Тормоза.Трос привода стояночного тормоза снятие



12. СНИМИТЕ ЗАЖИМ ТРОСА ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 2

  1. Снимите зажим троса привода стояночного тормоза № 2 с троса привода стояночного тормоза № 3.
