Трос Привода Стояночного Тормоза -- Снятие |
- УКАЗАНИЕ:
- Следующая процедура предназначена для тросов привода стояночного тормоза № 1 и № 3.
- Выполните для троса привода стояночного тормоза № 3 в сборе те же действия, что и для троса привода стояночного тормоза № 2 в сборе.
| 1. СНИМИТЕ ПЕДАЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ (для моделей с левосторонним рулевым управлением) |
| 2. СНИМИТЕ ПЕДАЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ (для моделей с правосторонним рулевым управлением) |
| 3. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 1 В СБОРЕ (для моделей с левосторонним рулевым управлением) |
Подтяните захват педали стояночного тормоза.
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить трос привода стояночного тормоза № 1 в сборе.
 |

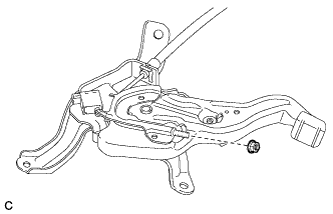

Отверните регулировочную гайку.
 |

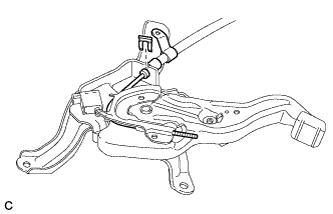

Снимите фиксатор с троса привода стояночного тормоза № 1 в сборе.
 |

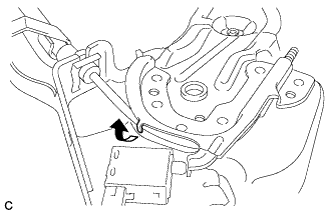

Снимите трос привода стояночного тормоза № 1 в сборе с педали стояночного тормоза в сборе.
| 4. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 1 В СБОРЕ (для моделей с правосторонним рулевым управлением) |
Подтяните захват педали стояночного тормоза.
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить трос привода стояночного тормоза № 1 в сборе.
 |
Отверните регулировочную гайку.
 |
Снимите фиксатор с троса привода стояночного тормоза № 1 в сборе.
 |
Снимите трос привода стояночного тормоза № 1 в сборе с педали стояночного тормоза в сборе.
| 5. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 4 В СБОРЕ |

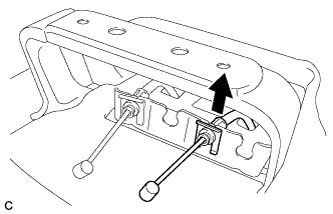

Отсоедините трос привода стояночного тормоза № 3 в сборе от уравнителя троса привода стояночного тормоза.

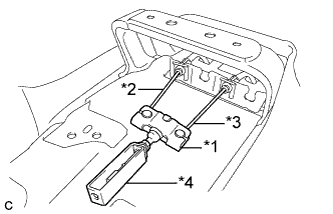

Обозначения на рисунке *1 Уравнитель троса стояночного тормоза *2 Трос привода стояночного тормоза № 2 в сборе *3 Трос привода стояночного тормоза № 3 в сборе *4 Трос привода стояночного тормоза № 4 в сборе
 |
Отсоедините трос привода стояночного тормоза № 2 в сборе, чтобы снять уравнитель троса привода стояночного тормоза.

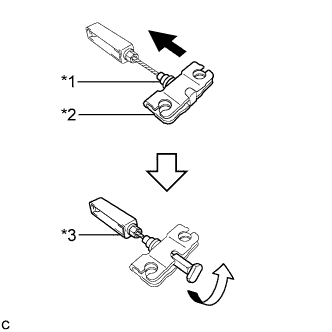

Сдвиньте уравнитель троса привода стояночного тормоза и резиновый чехол.
Обозначения на рисунке *1 Резиновый чехол *2 Уравнитель троса стояночного тормоза *3 Трос привода стояночного тормоза № 4 в сборе
 |
Отсоедините трос привода стояночного тормоза № 4 в сборе от уравнителя троса привода стояночного тормоза.
| 6. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (для моделей с 2AR-FE) |
| 7. СНИМИТЕ ПЕРЕДНИЙ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ПОЛА № 2 (для моделей с 2AR-FE) |

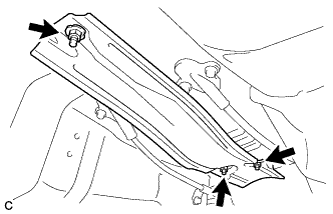

Отверните 3 гайки и снимите передний теплозащитный экран пола № 2.
 |
| 8. ОТСОЕДИНИТЕ РЫЧАГ ПРИВОДА КОЛОДОК СТОЯНОЧНОГО ТОРМОЗА |
| 9. СНИМИТЕ ПОДКУЗОВНУЮ ПАНЕЛЬ ПОЛА № 2 (для левой стороны) |
Снимите 2 фиксатора.
Обозначения на рисунке
Гайка (присоединена к подкузовной панели)
 |
Освободите 6 гаек и снимите подкузовную панель пола № 2.
- УКАЗАНИЕ:
- 6 гаек останутся присоединенными к подкузовной панели пола № 2.
| 10. СНИМИТЕ ПОДКУЗОВНУЮ ПАНЕЛЬ ПОЛА № 1 (для правой стороны) |
Освободите 5 гаек и 2 фиксатора и снимите подкузовную панель пола № 1.
Обозначения на рисунке Гайка (присоединена к подкузовной панели) - УКАЗАНИЕ:
- Поверните фиксаторы, чтобы вывести их из зацепления. 5 гаек и 2 фиксатора останутся присоединенными к подкузовной панели пола № 1.
 |
| 11. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ |
Снимите фиксатор с троса привода стояночного тормоза № 3 в сборе.
 |

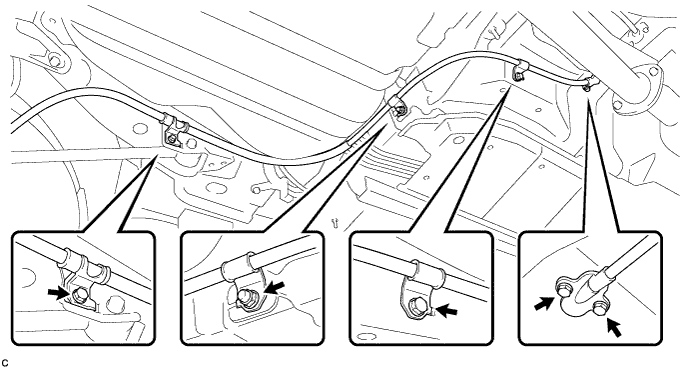

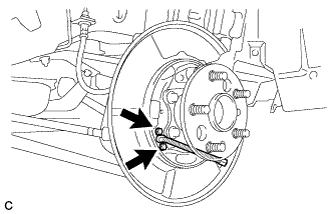

Выверните 2 болта и отсоедините трос привода стояночного тормоза № 3 в сборе.
 |
Выверните 4 болта, отверните гайку и снимите трос привода стояночного тормоза № 3 в сборе.
| 12. СНИМИТЕ ЗАЖИМ ТРОСА ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 2 |
Снимите зажим троса привода стояночного тормоза № 2 с троса привода стояночного тормоза № 3.
