Трос Привода Стояночного Тормоза -- Установка |
| 1. УСТАНОВИТЕ ЗАЖИМ ТРОСА ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 2 |
Присоедините зажим троса привода стояночного тормоза № 2 к тросу привода стояночного тормоза № 3.
| 2. УСТАНОВИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ |

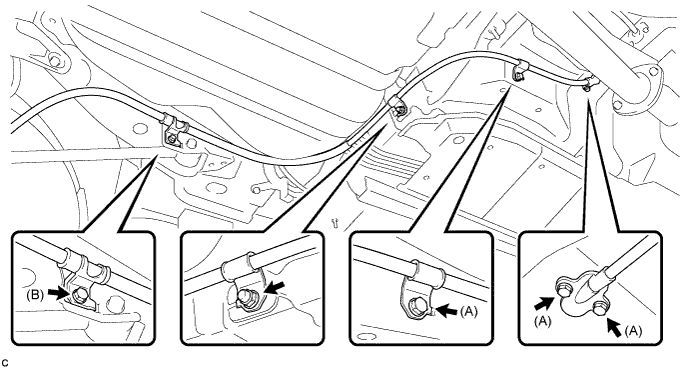

Установите трос привода стояночного тормоза № 3 в сборе и закрепите его 4 болтами и гайкой.
- Момент затяжки:
- Болт (A):
- 8,5 N*m{87 kgf*cm, 75 in.*lbf}
- Болт (B) и гайка:
- 6,0 N*m{61 kgf*cm, 53 in.*lbf}
Установите трос привода стояночного тормоза № 3 в сборе и закрепите его 2 болтами.
- Момент затяжки:
- 8,0 N*m{82 kgf*cm, 71 in.*lbf}
Установите фиксатор на трос привода стояночного тормоза № 3 в сборе.
| 3. УСТАНОВИТЕ ПОДКУЗОВНУЮ ПАНЕЛЬ ПОЛА № 2 (для левой стороны) |
Установите подкузовную панель пола № 2 и закрепите ее 6 гайками.
- УКАЗАНИЕ:
- 6 гаек присоединены к подкузовной панели пола № 2.
- Момент затяжки:
- 4,0 N*m{41 kgf*cm, 35 in.*lbf}
Установите 2 фиксатора.
| 4. УСТАНОВИТЕ ПОДКУЗОВНУЮ ПАНЕЛЬ ПОЛА № 1 (для правой стороны) |
Установите подкузовную панель пола № 1 и закрепите ее 5 гайками и 2 фиксаторами.
- УКАЗАНИЕ:
- 5 гаек и 2 фиксатора присоединены к подкузовной панели пола № 1.
- Момент затяжки:
- Гайка:
- 4,0 N*m{41 kgf*cm, 35 in.*lbf}
| 5. ПОДСОЕДИНИТЕ РЫЧАГ ПРИВОДА КОЛОДОК СТОЯНОЧНОГО ТОРМОЗА |
| 6. УСТАНОВИТЕ ПЕРЕДНИЙ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ПОЛА № 2 |
Для моделей с 2AR-FE, 1AZ-FE:
Установите передний теплозащитный экран пола № 2 и закрепите его 3 гайками.
- Момент затяжки:
- 4,9 N*m{50 kgf*cm, 43 in.*lbf}
| 7. УСТАНОВИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ |
- для моделей с 2AR-FE: (Нажмите здесь)
- Для 1AZ-FE: (Нажмите здесь)
| 8. УСТАНОВИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 4 В СБОРЕ |
Подсоедините трос привода стояночного тормоза № 4 в сборе к уравнителю троса привода стояночного тормоза.

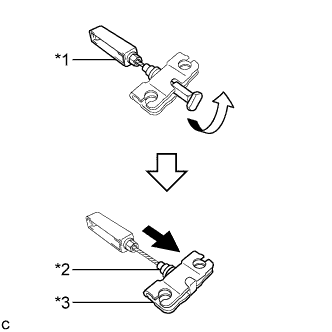

Обозначения на рисунке *1 Трос привода стояночного тормоза № 4 в сборе *2 Резиновый чехол *3 Уравнитель троса стояночного тормоза
 |
Сдвиньте уравнитель троса привода стояночного тормоза и резиновый чехол, как показано на рисунке.
- ПРИМЕЧАНИЕ:
- Убедитесь, что резиновый чехол надежно вставлен в канавку троса привода стояночного тормоза № 4 в сборе.
Подсоедините трос привода стояночного тормоза № 3 в сборе к уравнителю троса привода стояночного тормоза.
Обозначения на рисунке *1 Уравнитель троса стояночного тормоза *2 Трос привода стояночного тормоза № 2 в сборе *3 Трос привода стояночного тормоза № 3 в сборе *4 Трос привода стояночного тормоза № 4 в сборе
 |
Подсоедините трос привода стояночного тормоза № 2 в сборе к уравнителю троса привода стояночного тормоза.
| 9. УСТАНОВИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 1 В СБОРЕ (для моделей с левосторонним рулевым управлением) |
Пропустите трос привода стояночного тормоза № 1 в сборе через педаль стояночного тормоза в сборе.
Установите фиксатор на трос привода стояночного тормоза № 1 в сборе.
Предварительно установите регулировочную гайку.
Загните захват педали стояночного тормоза.
 |
| 10. УСТАНОВИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 1 В СБОРЕ (для моделей с правосторонним рулевым управлением) |
Пропустите трос привода стояночного тормоза № 1 в сборе через педаль стояночного тормоза в сборе.
Установите фиксатор на трос привода стояночного тормоза № 1 в сборе.
Предварительно установите регулировочную гайку.
Загните захват педали стояночного тормоза.
 |
| 11. УСТАНОВИТЕ ПЕДАЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ (для моделей с левосторонним рулевым управлением) |
| 12. УСТАНОВИТЕ ПЕДАЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ (для моделей с правосторонним рулевым управлением) |
