Шнур Радиоантенны -- Установка |
| 1. УСТАНОВИТЕ ШНУР АНТЕННЫ № 2 В СБОРЕ |
- УКАЗАНИЕ:
- Одно- и двухсторонняя клейкая лента не поставляется в комплекте. Если отрезки ленты все еще обладают достаточной адгезионной способностью для крепления антенного шнура к обивке крыши, используйте их повторно. Если лента или двухсторонняя клейкая лента больше не клеится, или при замене обивки крыши используйте новую ленту, выполнив следующие действия.
Нанесите новую двухстороннюю клейкую ленту.

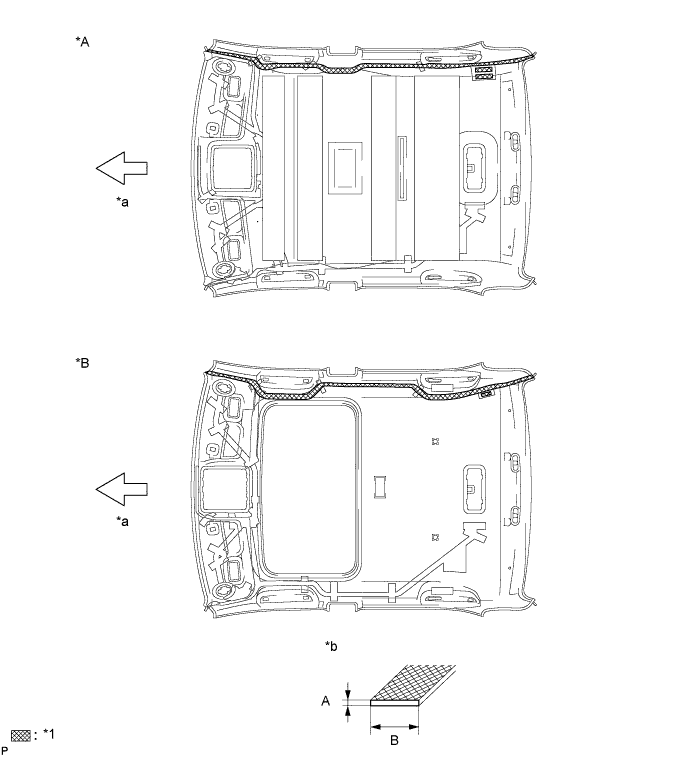

Обозначения на рисунке *A Для моделей без люка *B Для моделей с люком *1 Двухсторонняя клейкая лента - - *a Передняя сторона *b Размеры двухсторонней клейкой ленты Размеры двухсторонней клейкой ленты Участок Размер А 1,0 мм (0,0394 дюйма) B 10,0 мм (0,394 дюйма) Удалите старую двухстороннюю клейкую ленту с обивки крыши.
Приготовьте достаточное количество новой двухсторонней клейкой ленты.
- УКАЗАНИЕ:
- Во время нанесения ленты не касайтесь руками клейкой стороны.
Наклейте двухстороннюю клейкую ленту к обивке крыши, совместив ленту с метками на обивке.
Снимите отслаивающуюся бумагу с двухсторонней клейкой ленты.
Закрепите антенный провод № 2 на обивке крыши, начиная с передней части автомобиля.

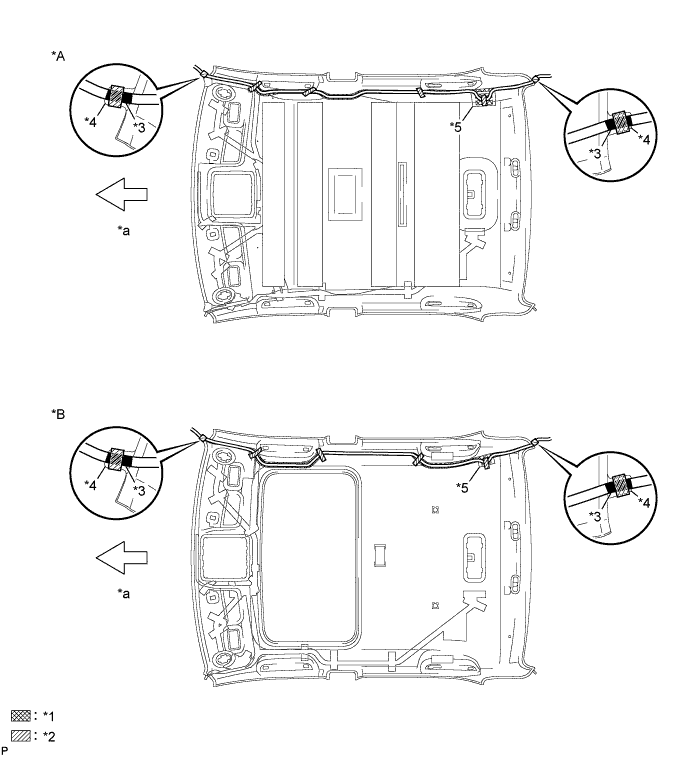

Обозначения на рисунке *A Для моделей без люка *B Для моделей с люком *1 Двухсторонняя клейкая лента *2 Лента *3 Маркировочная лента *4 Выступы *5 Зона регулировки - - *a Передняя сторона - - - УКАЗАНИЕ:
- Проложите закрепляемую часть антенного провода вдоль выступа обивки крыши и с помощью клейкой ленты прикрепите провод к обивке.
Чтобы закрепить антенный шнур на обивке крыши, расположите отрезки клейкой ленты, как показано на рисунке.
- УКАЗАНИЕ:
- Если клейкая лента больше не клеится, используйте другую клейкую ленту, например, упаковочную, с помощью которой можно надежно закрепить антенный шнур на обивке крыши.
- Совместите маркировочную ленту на антенном шнуре с выступом в правой передней части обивки крыши и обмотайте ленту вокруг антенного шнура и обивки крыши один или два раза, чтобы надежно скрепить их.
- Совместите маркировочную ленту на антенном шнуре с правым задним краем обивки крыши и закрепите антенный шнур на обивке крыши с помощью клейкой ленты.
- Если антенный провод не подходит по длине, подогните его по месту, как показано на рисунке.
| 2. УСТАНОВИТЕ ОБИВКУ КРЫШИ В СБОРЕ |
| 3. УСТАНОВИТЕ АНТЕННЫЙ ШНУР В СБОРЕ (для моделей с левосторонним рулевым управлением) |
Установите антенный шнур и закрепите его 8 зажимами.
| 4. УСТАНОВИТЕ АНТЕННЫЙ ШНУР В СБОРЕ (для моделей с правосторонним рулевым управлением) |
Установите антенный шнур и закрепите его 10 зажимами.
| 5. УСТАНОВИТЕ ТРУБОПРОВОД БОКОВОГО СОПЛА ОТТАИВАТЕЛЯ № 2 |
Введите в зацепление 2 захвата.
 |
Установите воздуховод бокового сопла оттаивателя № 2 и закрепите его винтом <C>.
| 6. УСТАНОВИТЬ ВОЗДУХОВОД № 3 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ (для моделей с левосторонним рулевым управлением) |
Установите воздуховод № 3 соединения отопителя и воздуховода с дефлектором и закрепите его 3 винтами <C>.
 |
Установите фиксатор.
| 7. УСТАНОВИТЬ ВОЗДУХОВОД СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ В СБОРЕ (для моделей с правосторонним рулевым управлением) |
Соедините воздуховод соединения отопителя и воздуховода с дефлектором в сборе с ионным генератором в сборе.
Закрепите воздуховод соединения отопителя и воздуховода с дефлектором в сборе с помощью 3 винтов <C>.
 |
Установите фиксатор.
| 8. УСТАНОВИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
