Заднее сиденье в сборе (для складывающихся сидений) повторная сборка. Camry ASV50

Предварительно установите обивку подушки многоместного нераздельного заднего сиденья на подушку многоместного нераздельного заднего сиденья.

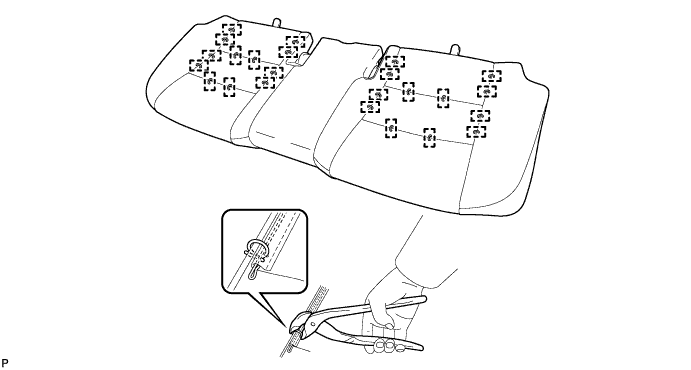

С помощью съемника витковых пружин установите 24 новые витковые пружины.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.

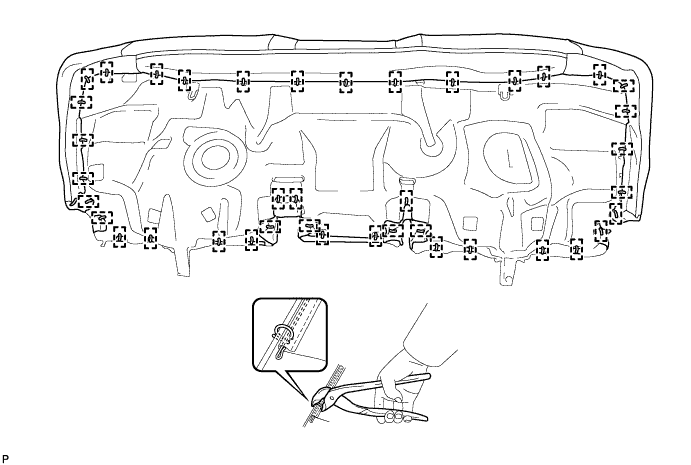

Закрепите обивку подушки многоместного нераздельного заднего сиденья на подушке многоместного нераздельного заднего сиденья с помощью 40 новых витковых пружин, используя щипцы для витковых пружин.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.

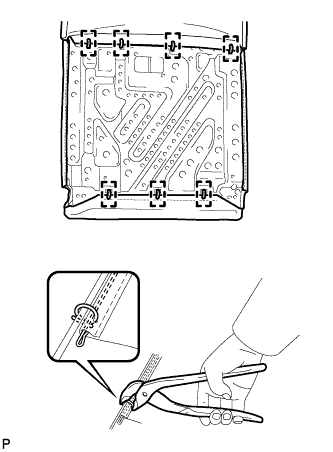

Установите обивку спинки раздельного заднего сиденья и закрепите ее 6 новыми витковыми пружинами, используя щипцы для витковых пружин.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.


Временно установите обивку спинки раздельного заднего сиденья с подушкой на раму спинки заднего сиденья в сборе.

Установите 2 держателя подголовника заднего сиденья и закрепите 4 захватами.

Введите в зацепление 2 крепления.

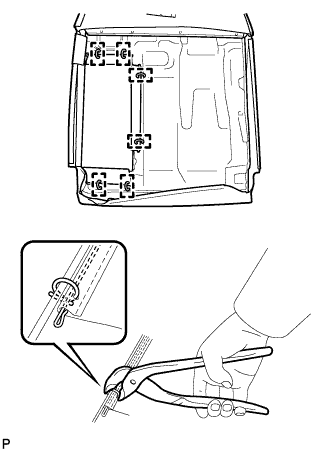

С помощью щипцов для витковых пружин установите 6 новых витковых пружин.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.


Установите обивку спинки заднего сиденья раздельного типа вместе с подушкой и введите в зацепление 2 креплений.

Установите верхний держатель замка спинки заднего сиденья и закрепите его 4 захватами.

Введите в зацепление направляющую.

Установите направляющую плечевого крепления центрального ремня заднего сиденья и закрепите ее 2 винтами.

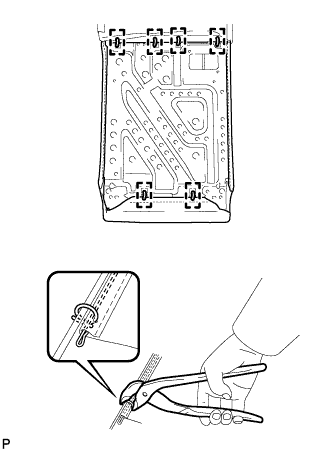

Установите обивку спинки раздельного заднего сиденья на подушку спинки раздельного заднего сиденья и закрепите ее 8 новыми витковыми пружинами, используя щипцы для витковых пружин.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.

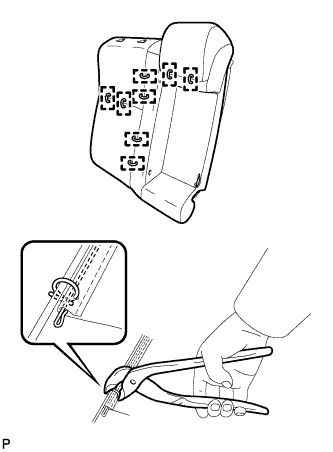

С помощью съемника витковых пружин наденьте 6 новых витковых пружин.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.


Временно установите обивку спинки раздельного заднего сиденья с подушкой на раму спинки правого заднего сиденья в сборе.

Введите в зацепление 4 захвата и установите 2 держателя подголовника заднего сиденья.

Введите в зацепление 2 крепления.

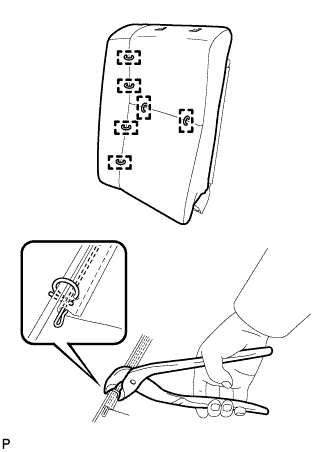

Установите обивку спинки раздельного заднего сиденья на раму спинки заднего сиденья и закрепите ее 7 новыми витковыми пружинами, используя щипцы для витковых пружин.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.


Установите обивку спинки заднего сиденья раздельного типа вместе с подушкой и введите в зацепление 2 креплений.

Установите верхний держатель замка спинки заднего сиденья и закрепите его 4 захватами.

Установите накладку петли спинки заднего сиденья, как показано на рисунке.

Введите в зацепление 2 захвата, чтобы закрепить втулку.

Вставьте направляющую.

Закрепите центральный подлокотник заднего сиденья в сборе с помощью болта и шайбы.

Момент затяжки:

6,0 N*m{61 kgf*cm, 53 in.*lbf}

Введите в зацепление 3 захвата и установите колпачок подлокотника сиденья № 1.

Введите в зацепление направляющую.

Установите направляющую плечевого крепления ремня безопасности левого заднего сиденья и закрепите ее 2 винтами.

Введите в зацепление направляющую.

Установите направляющую плечевого крепления правого ремня заднего сиденья и закрепите ее 2 винтами.
