Заднее Сиденье В Сборе (Для Складывающихся Сидений) -- Разборка |

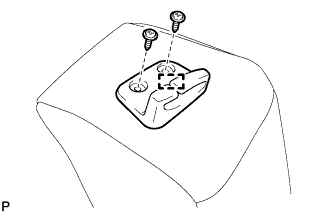

| 1. СНИМИТЕ ЛЕВУЮ НАПРАВЛЯЮЩУЮ ПЛЕЧЕВОГО КРЕПЛЕНИЯ РЕМНЯ ЗАДНЕГО СИДЕНЬЯ |

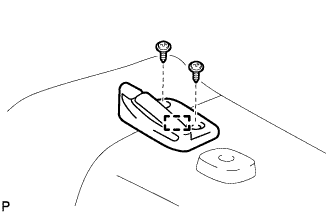

Выверните 2 винта.
 |
Освободите направляющую и снимите направляющую плечевого крепления левого ремня безопасности заднего сиденья.

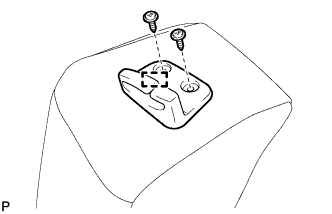

| 2. СНИМИТЕ ПРАВУЮ НАПРАВЛЯЮЩУЮ ПЛЕЧЕВОГО КРЕПЛЕНИЯ РЕМНЯ ЗАДНЕГО СИДЕНЬЯ |
Выверните 2 винта.
 |
Освободите направляющую и снимите направляющую плечевого крепления правого ремня безопасности заднего сиденья.
| 3. СНИМИТЕ НАПРАВЛЯЮЩУЮ ПЛЕЧЕВОГО КРЕПЛЕНИЯ ЦЕНТРАЛЬНОГО РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ (для левой стороны) |
Выверните 2 винта.
 |
Освободите направляющую и снимите направляющую плечевого крепления центрального ремня безопасности заднего сиденья.
| 4. СНИМИТЕ ВЕРХНИЙ ДЕРЖАТЕЛЬ ЗАМКА СПИНКИ ЗАДНЕГО СИДЕНЬЯ (с левой стороны) |

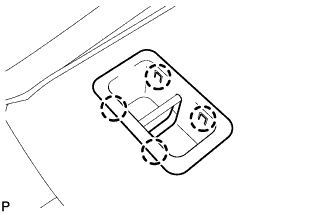

Освободите 4 захвата и снимите верхний держатель замка спинки заднего сиденья.
 |
| 5. СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ (с левой стороны) |

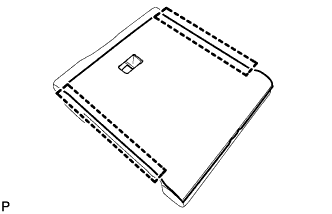

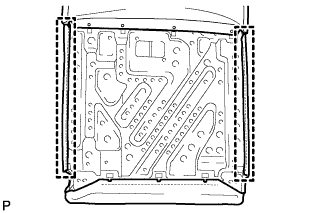

Освободите 2 крепления.
 |

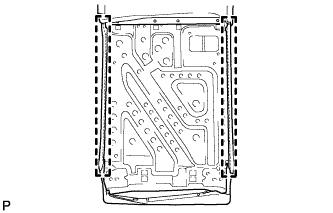

Снимите 6 витковых пружин.
 |
Освободите 2 крепления.
 |

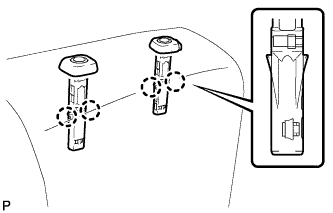

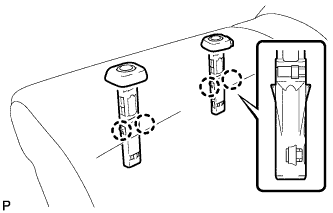

Освободите 4 захвата и снимите 2 держателя подголовника заднего сиденья.
 |
Снимите обивку спинки заднего раздельного сиденья с подушкой с рамы спинки левого заднего сиденья в сборе.
| 6. СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ (с левой стороны) |

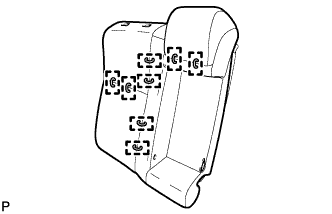

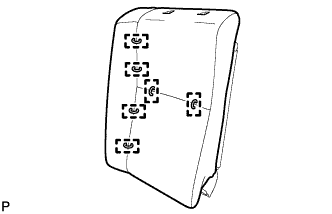

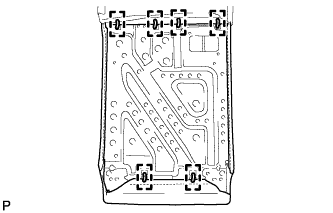

Освободите 6 витковых пружин и снимите обивку спинки раздельного заднего сиденья с подушки спинки раздельного заднего сиденья.
 |
| 7. СНИМИТЕ КОЛПАЧОК ПОДЛОКОТНИКА СИДЕНЬЯ № 1 (с правой стороны) |

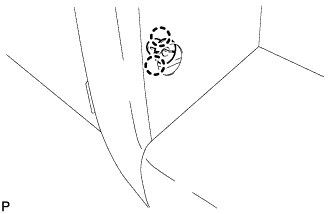

Используя отвертку с обернутой изолентой концом, отцепите 3 захвата и снимите колпачок подлокотника сиденья № 1.
 |
| 8. СНИМИТЕ ЦЕНТРАЛЬНЫЙ ПОДЛОКОТНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с правой стороны) |

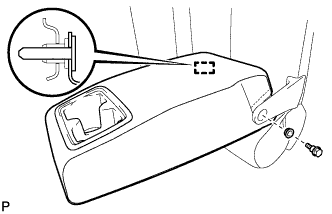

Отверните болт и снимите шайбу.
 |
Снимите направляющую и центральный подлокотник заднего сиденья в сборе.
Освободите 2 захвата и снимите втулку.
 |
| 9. СНИМИТЕ НАКЛАДКУ ПЕТЛИ СПИНКИ ЗАДНЕГО СИДЕНЬЯ (с правой стороны) |

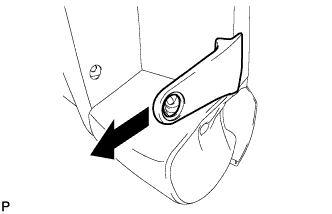

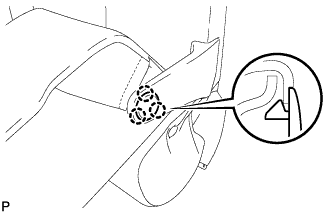

Снимите накладку петли спинки заднего сиденья, как показано на рисунке.
 |
| 10. СНИМИТЕ ВЕРХНИЙ ДЕРЖАТЕЛЬ ЗАМКА СПИНКИ ЗАДНЕГО СИДЕНЬЯ (с правой стороны) |

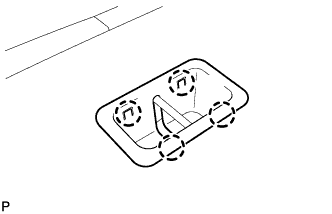

Освободите 4 захвата и снимите верхний держатель замка спинки заднего сиденья.
 |
| 11. СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ (с правой стороны) |
Освободите 2 крепления.
 |

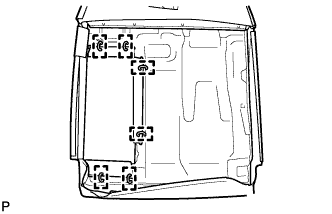

Снимите 7 витковых пружин.
 |
Освободите 2 крепления.
 |
Освободите 4 захвата и снимите 2 держателя подголовника заднего сиденья.
 |
Снимите обивку спинки раздельного заднего сиденья с подушкой с рамы спинки правого заднего сиденья в сборе.
| 12. СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ (с правой стороны) |

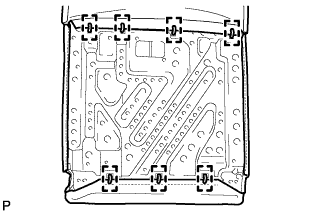

Снимите 6 витковых пружин.
 |
Освободите 8 витковых пружин и снимите обивку спинки раздельного заднего сиденья с подушки спинки раздельного заднего сиденья.
 |
| 13. СНИМИТЕ ОБИВКУ ПОДУШКИ МНОГОМЕСТНОГО НЕРАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ |

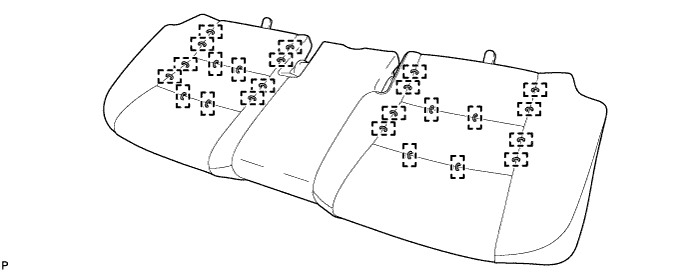

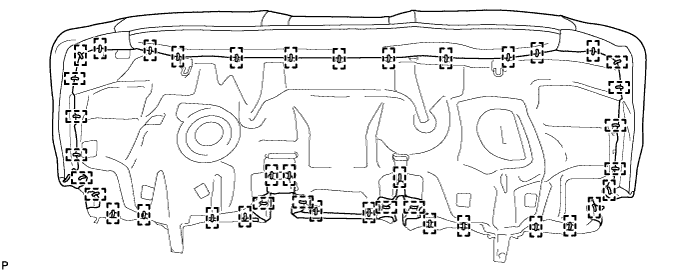

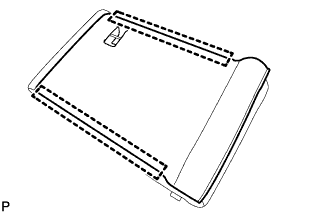

Снимите 40 витковых пружин.
Снимите 24 витковых пружины, а затем снимите обивку подушки многоместного нераздельного заднего сиденья с подушки многоместного нераздельного заднего сиденья.
